PFS-xxA系列

苏州泰思特 汽车电源故障模拟器 PFS xxA系列

品牌名称：泰思特

产品型号：PFS xxA系列

获取报价 加入询盘
产品规格
产品介绍
PFSxx A系列汽车电源故障模拟器是一台独立式测试设备，利用半导体固态电子开关技术，可以在模拟电压暂降和跌落(微中断)时令电压快速上升或下降的时间控制在1us以内。独创的输出阻抗可变技术，更能真实的模拟电源故障（其中高阻抗模拟电源开路、低阻抗模拟电源短路），并且在不同负载（纯阻性）下保证波形符合标准。
对PFS A系汽车电源故障模拟器的操作既可手动进行，也可以通过以太网接口，由AutoLab软件来控制。直流切换开关最大可以承载60V，支持42V供电系统的测试。
资料下载
3Ctest 泰思特 PFS xxA系列 汽车电源故障模拟器
4页
渠道商
产品详情

PFSxx A系列汽车电源故障模拟器是一台独立式测试设备，利用半导体固态电子开关技术，可以在模拟电压暂降和跌落(微中断)时令电压快速上升或下降的时间控制在1us以内。独创的输出阻抗可变技术，更能真实的模拟电源故障（其中高阻抗模拟电源开路、低阻抗模拟电源短路），并且在不同负载（纯阻性）下保证波形符合标准。
对PFS  A系汽车电源故障模拟器的操作既可手动进行，也可以通过以太网接口，由AutoLab软件来控制。直流切换开关最大可以承载60V，支持42V供电系统的测试。

性能特点：

  • 5.7寸彩色触摸屏前面板操作；

  • 用于电压暂降和短时中断的独立式测试设备；

  • 上升/下降时间 < 1 us；

  • 具有电子短路保护功能；

  • 额定电压60V直流；

  • 标准测试程序；

  • 以太网RJ 45接口,用于PC远程控制。

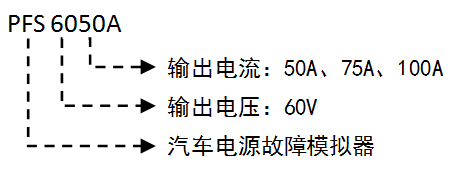

命名规则：

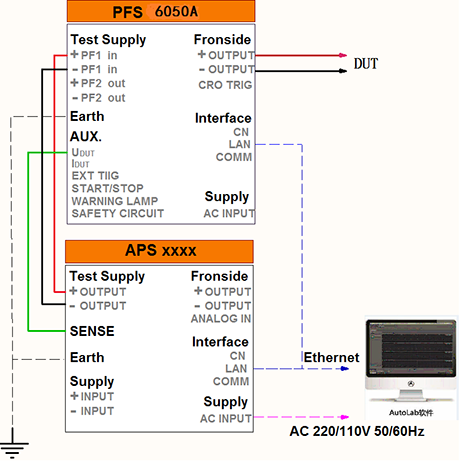

    测试连接示意图：



技术参数

PFS   6050A技术参数

主输入端电压PF1

0–60 V

额定电流

50A

开关时间

小于1us(上升/下降时间)

峰值电流

2倍额定电流持续时间 500 ms

输出阻抗

高阻或低阻

PFS   6075A技术参数

主输入端电压PF1

0–60 V

额定电流

75A

开关时间

小于1us(上升/下降时间)

峰值电流

2倍额定电流持续时间 500 ms

输出阻抗

高阻或低阻

PFS   60100A技术参数

主输入端电压PF1

0–60 V

额定电流

100A

开关时间

小于1us(上升/下降时间)

峰值电流

2倍额定电流持续时间 500 ms

输出阻抗

高阻或低阻

触发电路

触发

自动、手动

CRO触发

通过示波器外部触发信号,BNC,5V TTL

跌落持续时间td

1us   - 10 s

重复率

100   ms - 999s

保护电路

安全

短路保护

过压保护

60   V

通用参数

尺寸

19"   / 4U

重量

约20kg

温度范围

15–35℃

湿度范围

45%–75%

气压范围

86kPa–106kPa

选型

PFS   6050A

输出最高电压60V，额定电流50A

PFS   6075A

输出最高电压60V，额定电流75A

PFS   60100A

输出最高电压60V，额定电流100A
