APS xx系列可作为电池供电模拟和直流电压源使用。在实验室测试时，APS xx系列可替换车辆蓄电池。Pulse 2b、Pulse 4、正弦波噪声和其它复杂电压变化模拟测试都可以由APS xx系列模拟器来实现。非常适合ISO 7637/16750传导瞬态测试。APS xx系列拥有模拟符合国际标准和众多汽车厂家标准要求的多种电池供电波形。作为强大的直流电源，在汽车瞬变脉冲测试中为被试设备供电，满足42 V、24 V和12 V三种供电电压类型。

性能特点：

5.7寸彩色触摸屏前面板操作
最高测试电压可达60V
最大测试电流可达30A
大冲击电流承载力
低输出阻抗
强大的直流电压源
电压压降自动补偿功能
可外部模拟输入波形控制
内置波形生成模块
极快的响应速度，最高可达到300kHz以上的高带宽
符合ISO 7637-2标准脉冲4和脉冲2b测试要求
符合ISO 16750-2标准电压变化测试等级要求
预编程测试程序，能够模拟复杂供电波形
可模拟多种供电波形，如迭加噪声等
以太网、RJ45接口，用于PC远程控制、打印测试报告

* 对于某些被试品（例如：电机类设备、排气扇、雨刮器、空调等）或存在大电容储能配件的被试品存在较大的冲击电流，这种冲击电流是被试品正常工作电流的3-10倍甚至更大。如果客户对被试品的冲电流不确定，可选用我公司的CTM系列电流测试模块对被试品进行工作电流测试获取冲击电流值，从而选择更合适的APG/APS/APS XXD系列产品。

** APG xx系列单极性输出电压0～60 V，输出电流 0～400 A，正弦信号输出频率30 kHz，功率大，基本满足大部分测试需求。
APS xx系列单极性输出电压：0～60V，输出电流 0～30 A，正弦信号输出频率最高300 kHz

APS xxD系列四象限电源，输出最大电压80 V，正负极性最大输出电压之差不得大于100 V。满足48V系统，输出电流 0～30 A，正弦信号输出频率最高300 kHz

技术参数

通用参数
输出电压		单极性输出：0～60V
电压精度		±0.2V
输出电流		0～30A
模拟信号输入		BNC
Sense信号输入		BNC
源阻抗		10 mΩ ~ 200 mΩ/无内阻
电压补偿精度		±0.1V
电压补偿最大值		4V
电压偏移		＞90%，恢复时间＜10 μs
电压波动		Ur＜0.2Vpp，最小频率400Hz
升压时间		＜3 μs
正弦信号输出		频率最高300kHz（取决于波形的Vpp和输出电流）
外部信号输入		0 ～10v（根据实际仪器配置，最高0 ～10v）
输出		被试设备供电：大电流连接器
串行接口		LAN以太网RJ45
外部信号放大比例		1:10
供电电压		AC 220V，±10%，45-65Hz （AC 110V可选）
环境温度		15 ～35 ℃
相对湿度		35%～85%RH（无凝露）

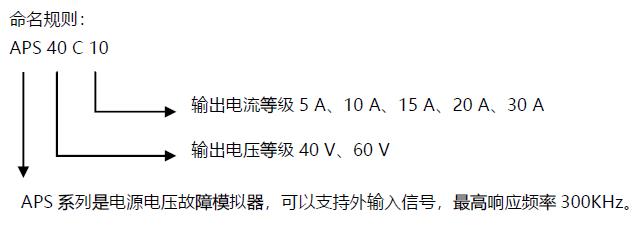

APS系列选型
发生器及功放	高精度程控直流电源		参数	尺寸
40V电源系统
APS 40C05	内置		DC 40V 5A max：15A持续500ms	19英寸/4U
APS 40C10	内置		DC 40V 10A max：15A 持续500ms	19英寸/4U
APS 40C15	内置		DC 40V 15A持续	19英寸/4U
APS 40C20	DCP 40C20		DC 40V 20A max：30A 持续500ms	19英寸/8U
APS 40C30	DCP 40C30		DC 40V 30A max：33A 持续500ms	19英寸/8U
APS 40C30.1	DCP 40C30.1		DC 40V 30A max：60A 持续500ms	19英寸/8U
60V电源系统
APS 60C10	DCP 60C10		DC 60V 10A max：20A 持续500ms	19英寸/8U
APS 60C20	DCP 60C20		DC 60V 20A max：30A持续500ms	19英寸/8U
APS 60C20.1	DCP 60C20.1		DC 60V 20A max：40A持续500ms	19英寸/8U
APS 60C30	DCP 60C30		DC 60V 30A max：36A持续500ms	19英寸/8U
APS 60C30.1	DCP 60C30.1		DC 60V 30A max：60A持续500ms	19英寸/8U
