TAN-200J

苏州泰思特 人工电源网络 TAN 200J

品牌名称:泰思特

产品型号:TAN 200J

产品规格
产品介绍
人工电源网络TAN 200J主要用于CISPR 25 2016测试中将零部件与电源隔离,并测量车辆、船舶和内燃机的干扰特性。阻抗完全满足CISPR 25 2016的特征。EUT连接到面板的OUTPUT输出端,电源端口连接到面板INPUT输入端。EMI测量端口为标准N型接口。
渠道商
产品详情

人工电源网络TAN 200J主要用于CISPR 25 2016测试中将零部件与电源隔离,并测量车辆、船舶和内燃机的干扰特性。阻抗完全满足CISPR 25 2016的特征。EUT连接到面板的OUTPUT输出端,电源端口连接到面板INPUT输入端。EMI测量端口为标准N型接口。

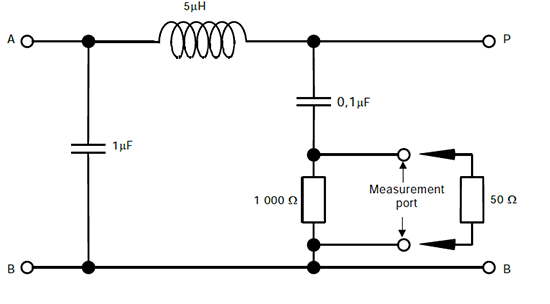

    设计原理



技术参数

符合标准:CISPR25-2016

测试电压Vmax

500VDC,   250V 50/60Hz,125V 400Hz

测试电流Imax

200A

瞬时最大电流

300A

电感温升(ΔT)

约65℃(200A 2h)

测试端子

N型

电感

5uH

耦合电容

0.1uF

阻抗频率范围

100KHz-100MHz



通用参数

机箱尺寸

500mm*200mm*200mm

仪器重量

约5Kg

温度范围

15-35℃

湿度范围

45%   - 75%

气压范围

86kPa   – 106kPa
