A223807 USB-C控制模块

以下内容为本产品初步规格，若有调整恕不另行通知。

A223807支持USB-C PD 3.1(Power Delivery3.1)协定，最大支持240W(48V/5A)电源输出(Extended Power Range,EPR),最多可设定7组SPR(Standard Power Range)+6组EPR,支持可程式设计电源(Programmable Power Supply,PPS)功能，用户可自行设定电压之范围5V至48V,可编辑电压值的最小单位为1mV,方便用户精准调节电压及电流。(搭配Chroma A223808为例)

内建USB Pass-Through測試功能，USB-C符合USB3.2Gen2的規格，且支持10Gbps/5Gbps/480Mbps傳輸速度，最多可同時進行被测物上2組USB-C的電厘/電流量測、USB Simulator(USB3.0/USB2.O)、USB版本信急判及USB讀寫檔案傳輸速率的信息。

透过PD沟通可自动判读被测物之角色，进行自动/手动Power Role和Data Role的切换功能（RoleSwp),方便用户确认角色状态，可应用于各种USB-C电源产品。

支持Power Role.监控功能(Power Source/Power Sink),透过PD沟通可自动判读被物之电源角色(Power Role),进行自动/手动Power Role切换功能(Power Role Swap),以利用户确认被测物供电或受电状态。

A223807做为Power Sink Role测试时，透过PD传输可读取被测物端(Power Source)之PDO(PowerData Object),支持最多13组模式(SPR7组+EPR6组)，在自动模式之下，依据设定的PDO档位可自动选取最适合的PDO;在手动模式之下，可手动切换欲选取的PDO参数进行测试。

做为Power Source Role测试时，支持4种(Fixed,Battery,.Variable,PPS)设定，例如在Fixed模式下，可设定最大电流及峰值电流百分比的参数；在Battery模式下，可设定最大瓦数及电压上下限的参数；在PPS、Variable模式下，可设定电流最大值和电压上下限的参数，提供被测物进行PDO的功能验证。

A223807支持USB-C PD 3.1最高可达48V/5A,具备切换控制VBUS电压、电流的检测，可确认被测物电压、电流的耗损情况。

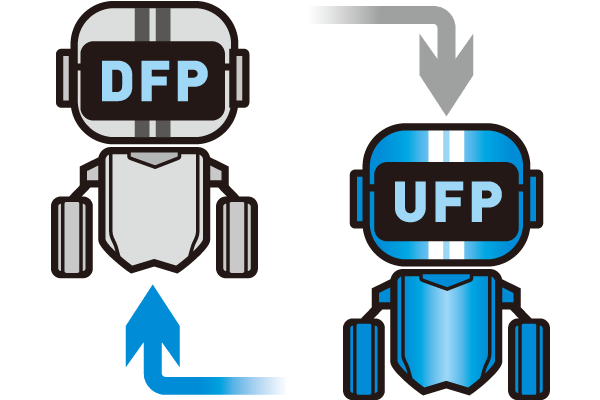

同时支持Data Role切换功能，可即时切换/显示Data Role为UFP(Upstream Facing Port)或DFP(Downstream Facing Port),之模式。

A223807具备负载测试功能，用户自行输入拉载电流值(依据PDO限制最大电流值)，可手动切换PDO Index档位电压/电流测试，并显示其验证结果，方便研发及品保验证进行确认被测物的PDO供电能力。(搭配Chroma A223808为例)

过去USB-A/B都有分正反面，无法随意的插入接口内，而USB-C的诞生解决了USB-A/B正反面插入的难题。

A223807内建自动控制软件由电路判定正反面切换的功能(Cāble Flip)可替代实体接头翻转，以减少测试时插拔Cable的时效及接头的损耗。

提供Configuration Channel(CC)和VCONN脚位的电压/电流量测，在自动化测试时，用户可自行设定CC和VCONN的电压上下限判定范围，检测被测物CC和VCONN的供电状况是香正常。

具备USB-C线材信息判读(E-Mark)的功能，最高支持至USB4,读取cable电源传输能力、数据传输能力、D讯息，提供用户在测试过程中能快速确认被测物的状态，提供具备USB-C接口产品的测试应用。

快速切换功能(Fast Role Swap,FRS)可有效的确保需要电源的设备始终可获得电源，不会被其他周边设备影响，A223807支持FRS,透过USB-CHUB电源插拔切换，将结果即时显示于屏幕上，以利用户确认被测物FRS的功能是否正常。

A223807通过国际测试设备之检验，严谨的信号整合性验证测试，提供具有信赖度、公正性的电源模块。

使用高导系数的铍铜提高结构之间导电系数并降低漏磁所产生之环境辐射对待测体的干扰，并符合CE/EMC(Electromagnetic Compatibility)标准规范。

本机应用范围：显示器、智慧型手机、笔记型电脑、IC设计、USB Type-C线材、行动电源、数位机上盒、转接器、EMS工厂。
