产品详情

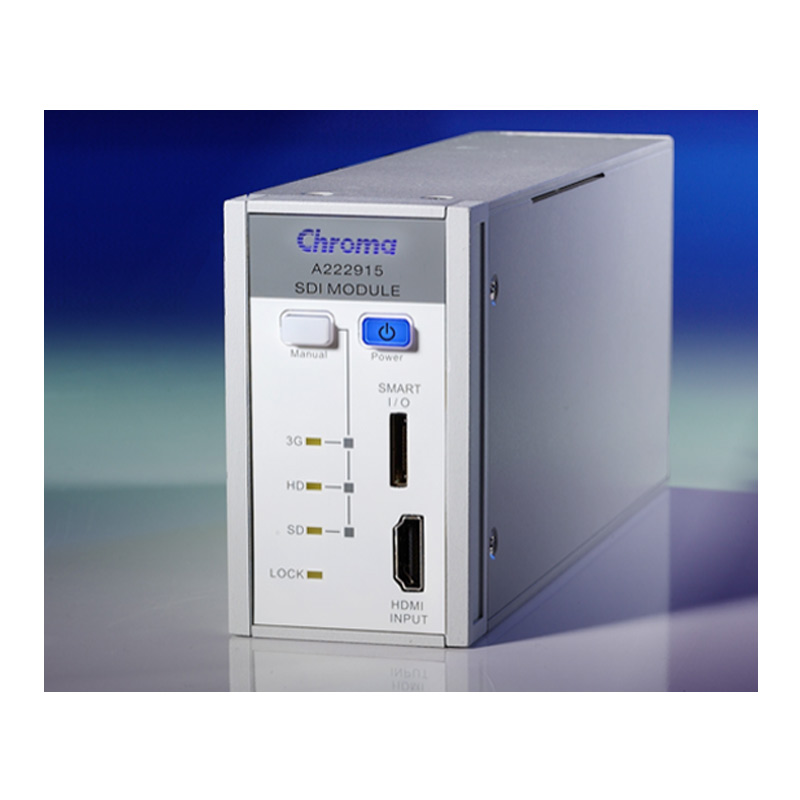

A222915 SDI模块

Chroma A222915 SDI模块，专门针对现今显示器产业多样化的SDI讯号测试需求，搭配视频信号图形产生器(VPG)为测试主体，延伸功能规格，开发出SDI讯号产品以符合客户与广泛应用领域。

Chroma A222915 SDl模块为一HDMI to SDI Adapter,可由Smar t l/O来做控制，藉由搭配VPG+A222915的组合，使用简易外接模块化搭配VPG来达成SDI的多样测试应用。

本产品搭载最新3G-SDI标准解决方案，目前为所有在1080P传输上的主流规格，可使高阶影视环境中现行的HDTV传输率倍增，同时可以全面提高传输网络中的广播传输质量。

Chroma A222915的广泛产业应用，分布式放大器、视讯路由器、制作交换机、相机和其他设备中的序列连接接口。在电视摄影棚或相关设备中，SDI可透过75Q的同轴线缆在长距离范围内传送未经压缩的数字视频讯号，达到高质量的画质播放。

另外在外围关联产业方面，显示器相关客户皆可直接切入SD测试需求，如LED电视墙产业、投影机产业、户外大型显示器应用、广播硬件产业等。

同时在实务操作使用上，简易设计泛用于所有SDI多媒体测试范围，包含研发单位、工厂测试、品保验证等，尤其是用大量产线测试更是可以发挥快速验证判定的功能。

除此之外，Chroma A222915 SDI模块以HDMI作为讯号输入源，两组SDI可同时输出，SD-SDl,HD-SDL,3G-SDI支援2CH,8CH-48 khz Audios输出搭配VPG可测试各种标准动静态画面。

因应平面显示器(FPD)产业数字时代多端口输入设计，本产品采取外接方式应用，体积小方便使用，灵活运用于产线与实验室等任何场所配置。

产品性能特点

HDMI讯号转换成SDI讯号输出
支持48 K Audio输出
SDI讯号输出x2
同步讯号输出x1
符合SDI标准规范(SMPTE)
SD-SDI:SMPTE-259M
HD-SDI:SMPTE-274M 296M
3G-SDI:SMPTE-425M (Level A/B)
HDMI输入可转换成两组HD/SD/3GSDI输出
SD/HD/3G格式自动判别功能
支持本机Smart I/O控制接口
ESD静电保护电路
低价位

技术参数

型号		A222915
PIXEL RANGE
Input : HDMI Signal		HDMI Ver1.0 ~ 1.3 (2.25Gbps)
Output : SDI Signal		SD/HD/3G SDI SMPTE 259M/274M/296M/425M (Up to 2.97Gbps)

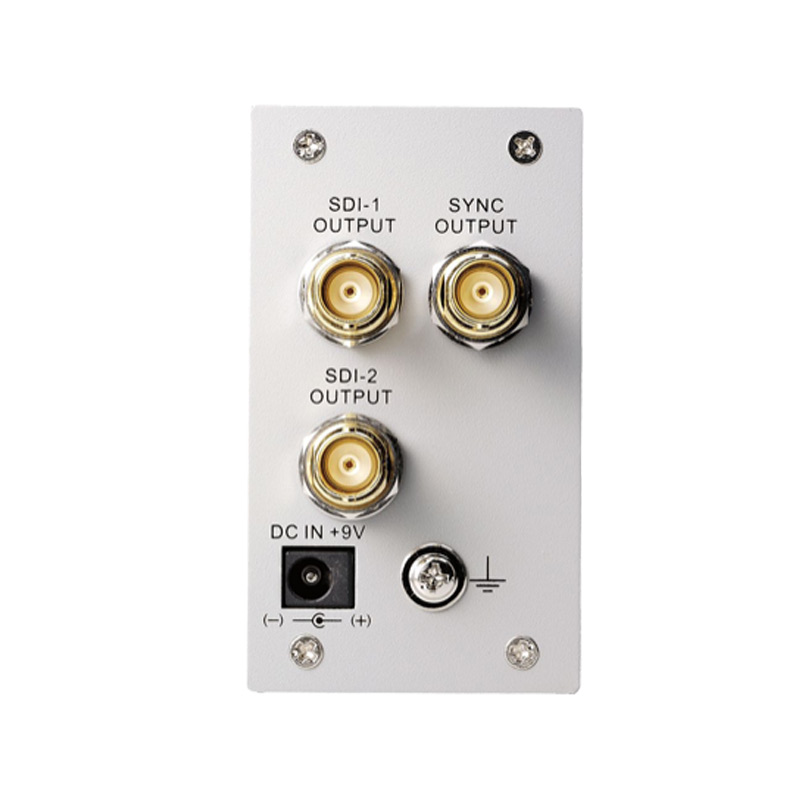

CONNECTOR
Input Signal Source from Chroma VPG Series		Equipped with Smart I/O port in 22xx / 23xx Series
HDMI		Input : HDMI 19 Pin x1
SDI		Output : BNC x2
SYNC		Output : BNC x1
ESD / Surge protect ( IEC 61000-4-2 Level 4 Regulation)		Contact 8KV / Air 15 KV
TIMING LIST
Output format	Bit rate	Standard	Video format
SD-SDI	270Mbps	SMPTE-259M	NTSC	720x480/59.94i
			PAL	720x576/50i
HD-SDI	1.485Gbps	SMPTE-274M	1920x1080p	30/29.97/25/24/23.98
			1920x1080i	60/59.94/50
			1920x1080psf	30/29.97/25/24/23.98
		SMPTE-296M	720p	60/59.94/50
3G-SDI	2.97Gbps	SMPTE-425M (Level A)	1920x1080p	60/59.94/50
			1920x1080i	60/59.94/50
			1920x1080psf	30/29.97/25/24/23.98
		SMPTE-425M (Level B)	1920x1080p	60/59.94/50
OTHER
User Interface		Smart I/O
DC Input		9V/2A (With Chroma adapter only)
Temperature	Operation	+5~+40 deg.C
	Storage	-20~+60 deg.C
Humidity		20~90%
DIMENSION & WEIGHT
A222915 (H x W x D)		88 x 45 x 200 mm / 3.46 x 1.77 x 7.87 inch 750g / 1.65lbs
