产品概述
1、可换测砧测量范围大,精度高。
2、硬质合金测量面。
3、重量轻,刚性好。
4、钢管焊接尺架,具有重量轻,使用便捷的性能。
5、分辨力:0.01mm。
6、棘轮测力。
测量参数
货号 | 测量范围 | 精度 | 钢管直径 |
104-13-400 | 300-400mm | 0.011mm | Φ24 |
104-14-400 | 400-500mm | 0.013mm | Φ24 |
104-15-400 | 500-600mm | 0.015mm | Φ26 |
104-16-400 | 600-700mm | 0.016mm | Φ26 |
104-17-400 | 700-800mm | 0.018mm | Φ32 |
104-18-400 | 800-900mm | 0.020mm | Φ32 |
104-19-400 | 900-1000mm | 0.020mm | Φ32 |
104-63-400 | 300-450mm | 0.011mm | Φ24 |
104-64-400 | 450-600mm | 0.015mm | Φ26 |
104-65-400 | 600-750mm | 0.016mm | Φ32 |
104-66-400 | 750-900mm | 0.020mm | Φ32 |
104-67-400 | 900-1050mm | 0.021mm | Φ32 |

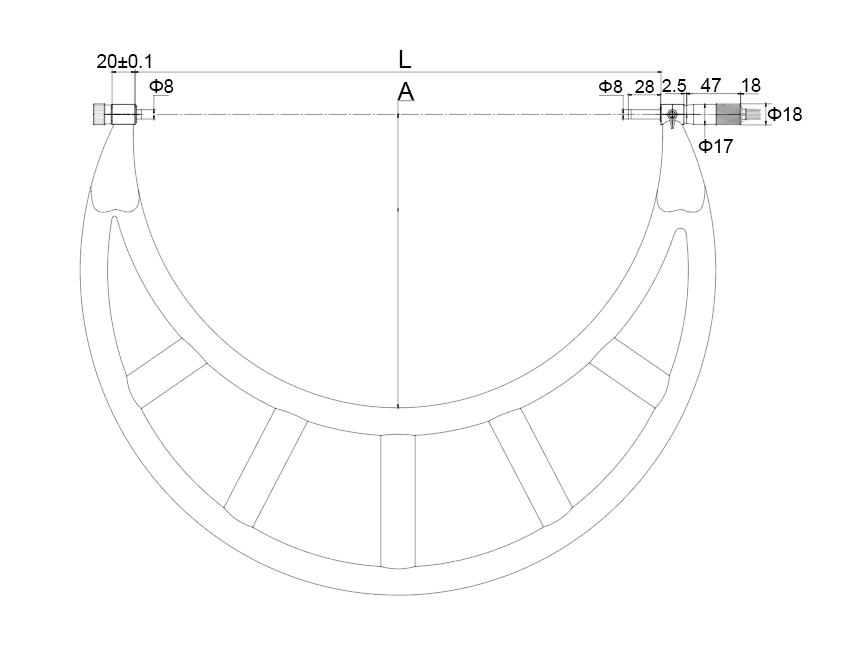

尺寸图
主要尺寸:104-1X-400
测量范围 | A | L | 测砧 | 对柱 |
300-400mm | 224mm | 409mm | 4 | 2 |
400-500mm | 275mm | 509mm | 4 | 2 |
500-600mm | 321mm | 609mm | 4 | 2 |
600-700mm | 371mm | 709mm | 4 | 2 |
700-800mm | 426mm | 809mm | 4 | 2 |
800-900mm | 476mm | 909mm | 4 | 2 |
900-1000mm | 526mm | 1009mm | 4 | 2 |
主要尺寸:104-6X-400
测量范围 | A | L | 测砧 | 对柱 |
300-450mm | 250mm | 459mm | 6 | 6 |
450-600mm | 321mm | 609mm | 6 | 6 |
600-750mm | 401mm | 759mm | 6 | 6 |
750-900mm | 476mm | 909mm | 6 | 6 |
900-1050mm | 551mm | 1059mm | 6 | 6 |

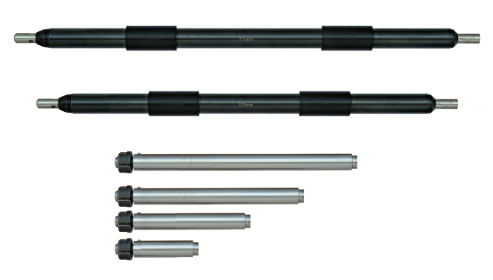

可换测砧、对柱
