146-01-650

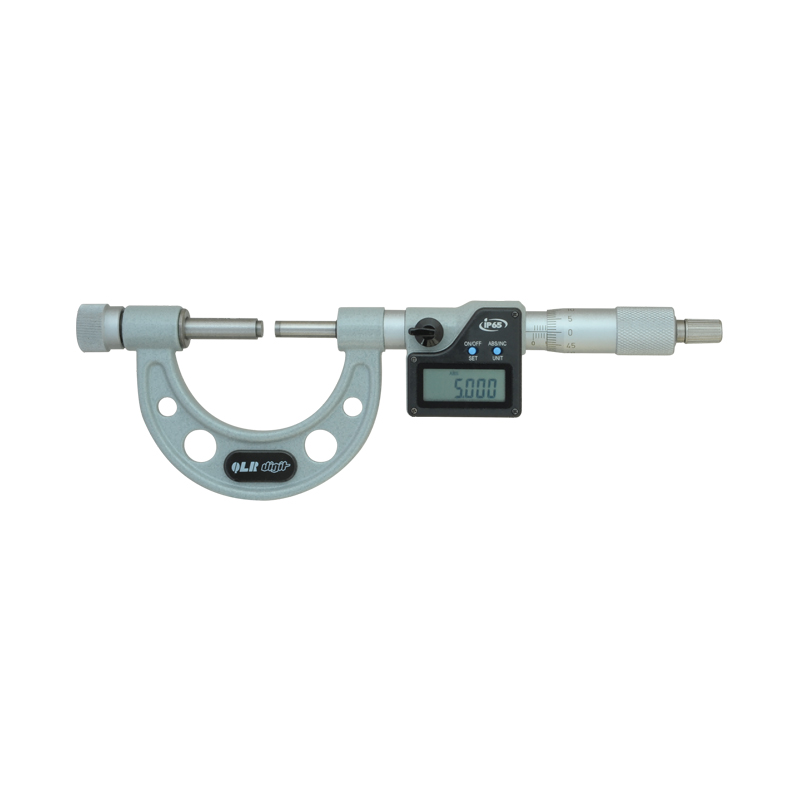

青量 电子可换测砧外径千分尺 146-01-650

品牌名称:青量

产品型号:146-01-650

产品规格
产品介绍
电子可换测砧外径千分尺IP65防护等级。数显系统与133-XX-450电子外径千分尺相同。
资料下载
渠道商
产品详情

产品概述

1、IP65防护等级。

2、数显系统与133-XX-450电子外径千分尺相同。

3、可换测砧测量范围大,测砧精度高,更换后不用重新对零。

4、硬质合金测量面。



测量参数

货号

测量范围

精度

146-01-650

0-50mm

±0.002mm

146-02-650

50-100mm

±0.003mm

146-10-650

0-100mm

±0.003mm

146-11-650

100-200mm

±0.004mm

146-12-650

200-300mm

±0.005mm

146-13-650

300-400mm

±0.006mm

146-14-650

400-500mm

±0.007mm

146-15-650

500-600mm

±0.007mm

146-16-650

600-700mm

±0.008mm

146-17-650

700-800mm

±0.009mm

146-18-650

800-900mm

±0.010mm

146-19-650

900-1000mm

±0.010mm

146-61-650

0-150mm

±0.003mm

146-62-650

150-300mm

±0.005mm

146-63-650

300-450mm

±0.006mm

146-64-650

450-600mm

±0.007mm

146-65-650

600-750mm

±0.009mm

146-66-650

750-900mm

±0.010mm

146-67-650

900-1050mm

±0.010mm

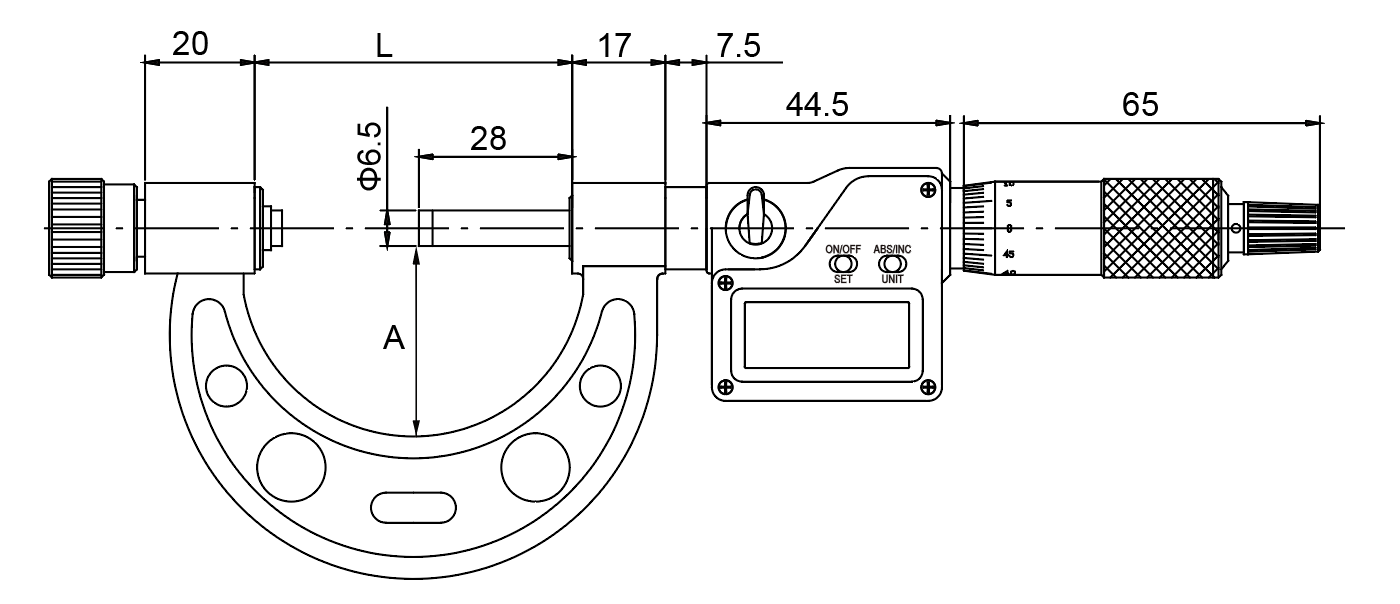

尺寸图




主要尺寸

测量范围

A

L

测砧

对柱

0-50mm

35mm

58mm

2

1

50-100mm

57mm

108mm

2

2

0-100mm

57mm

108mm

4

3

100-200mm

114mm

208mm

4

4

200-300mm

165mm

308mm

4

4

0-150mm

82mm

158mm

6

5

150-300mm

165mm

308mm

6

6

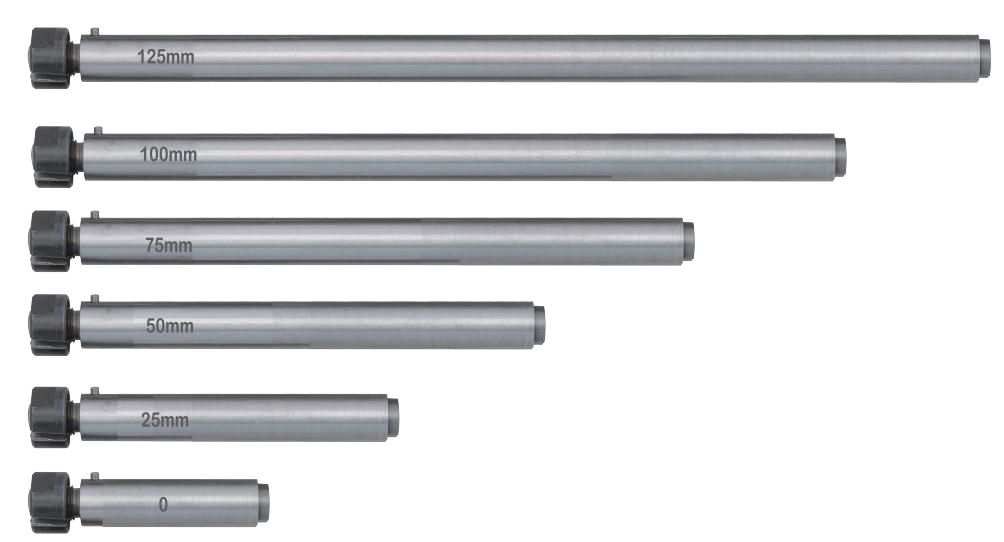

可换测砧

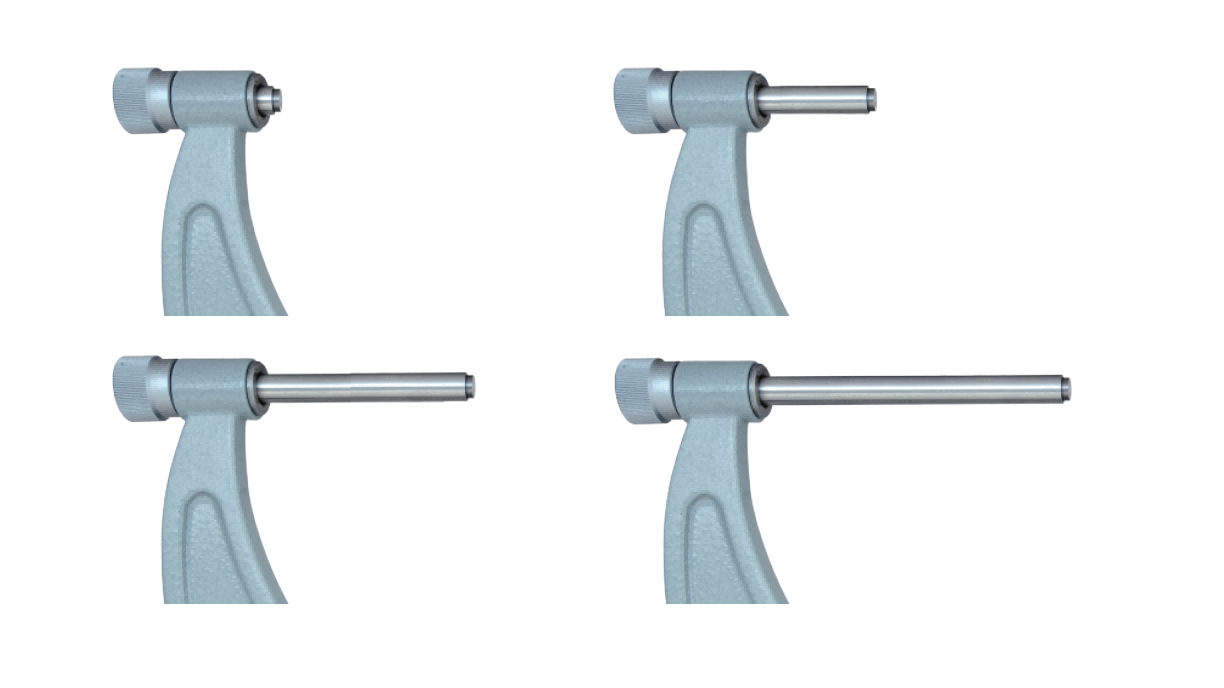

标准套的4种状态

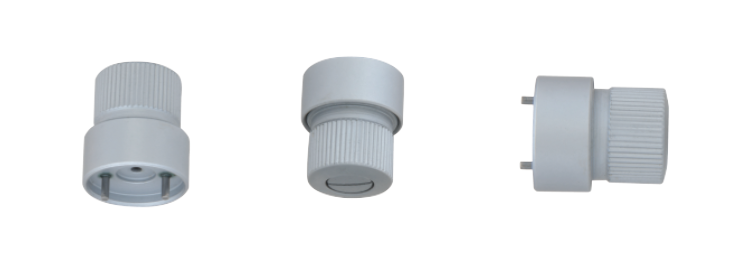

紧固测砧恒力装置
