297-11-450

青量 电子齿轮千分尺 297-11-450（F0707测头）

品牌名称：青量

产品型号：297-11-450

获取报价 加入询盘
产品规格
产品介绍
电子齿轮千分尺IP65防护等级。数显系统与133-XX-450电子外径千分尺相同。
资料下载
索取PDF产品资料
渠道商
产品详情

产品概述

1、IP65防护等级。

2、数显系统与133-XX-450电子外径千分尺相同。

3、可换球形测量面用于0.6~3.5模数齿轮径节测量。

4、选配可换球形测头。

5、电子显示、刻度显示。

6、棘轮测力。



测量参数

货号

测量范围

精度

297-11-450

0-25mm

±0.002mm

297-12-450

25-50mm

±0.002mm

297-13-450

50-75mm

±0.003mm

297-14-450

75-100mm

±0.003mm

297-15-450

100-125mm

±0.003mm

297-16-450

125-150mm

±0.003mm

297-17-450

150-175mm

±0.004mm

175mm-275mm为马蹄尺架

297-18-450

175-200mm

±0.005mm

297-19-450

200-225mm

±0.006mm

297-20-450

225-250mm

±0.007mm

297-21-450

250-275mm

±0.008mm



测头

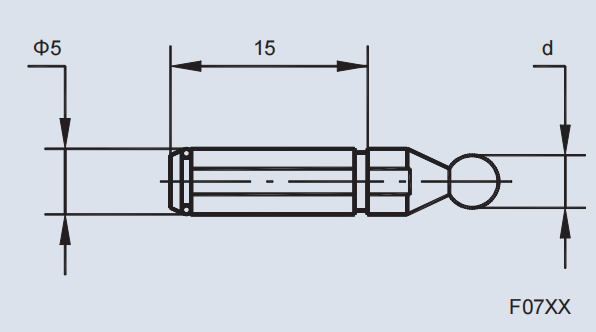

尺寸图

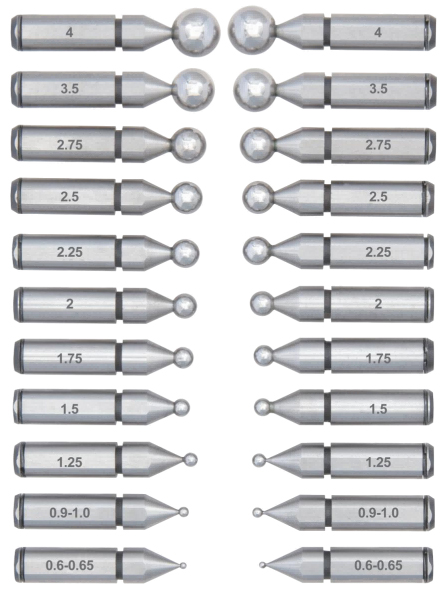

可换球测头（选配）

货号

钢球直径

齿轮模数

径节

F0701

Φ1mm

0.6-0.65

45

F0702

Φ1.5mm

0.9-1.0

28-26

F0703

Φ2.0mm

1.25

22

F0704

Φ2.5mm

1.5

17

F0705

Φ3.0mm

1.75

15

F0706

Φ3.5mm

2

13

F0707

Φ4.0mm

2.25

11

F0708

Φ4.5mm

2.5

10

F0709

Φ5.0mm

2.75

9

F0710

Φ6.0mm

3.5

7

F0711

Φ7.0mm

4

6.5

F0700

全套
