CTS-10350 脉冲电流发生器10/350
10/350 us电流脉冲发生器,专为测试带2或3个端子的浪涌防护器而设计。通过与控制元件分离的高压输出来维护人员安全。
CTS-10350是一种脉冲发生器,输出端的电流波形为10/350μs。发电机具有双输出,可对2端子和3端子设备进行1级测试。双输出模式下的发电机阻抗为1欧姆,当两个输出连接在一起时,发电机阻抗为0.5欧姆。内部测量系统监测峰值脉冲电压和电流,以便在前面板上显示。BNC监视器输出可在外部示波器上显示波形。顶板上的高压输出可以通过测试柜进行保护,以增强操作员保护。带有图形帮助的彩色触摸面板可引导用户完成测试编程和设置。集成的网络服务器允许从任何互联网浏览器访问测试设置和报告。
产品优势
电流范围2 × 0.5kA-10%至2 × 2.5 ka +10%
两台发电机,每台10/350us脉冲
组合发电机输出高达5kA
用于测试Type 1 spd
测试级别用户可编程
测试1类和2类spd的电流范围
双输出,用于测试3个终端电信spd
用于测试2个终端spd的组合输出
用于气体放电管(GDTs)的测试
用于测试电信和信号线
脉冲
电流脉冲:10/350

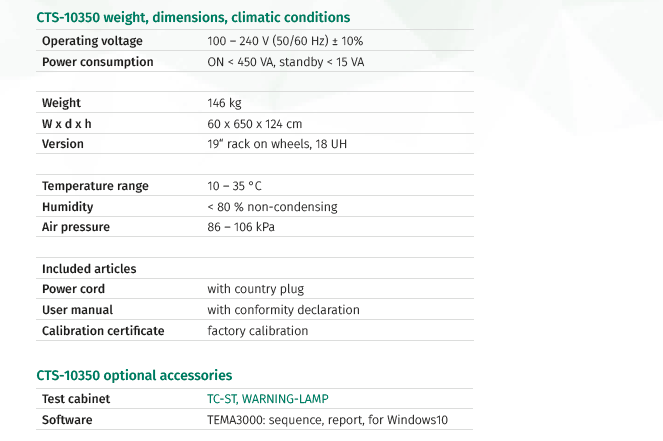

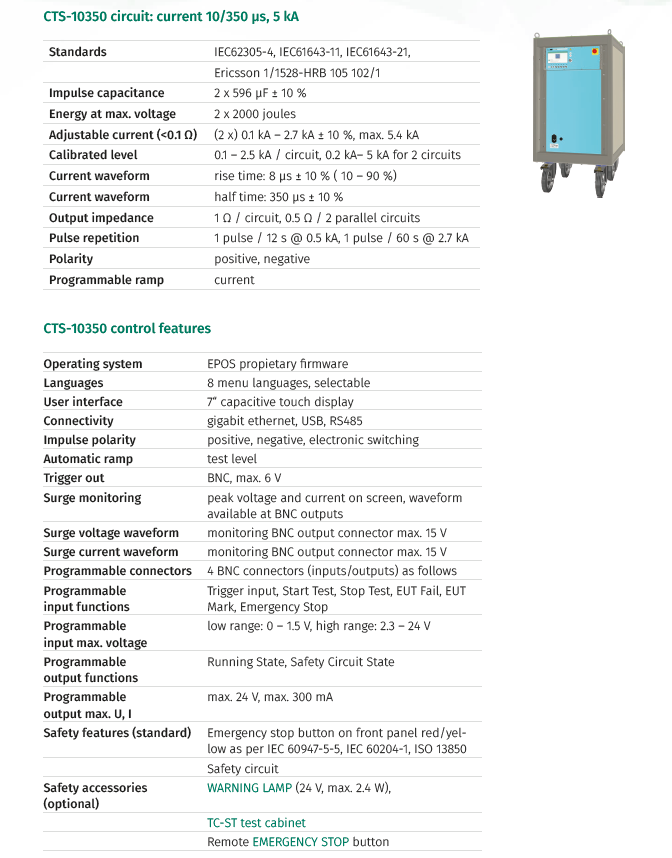

技术参数
