PAM-118A

美国Com-Powe 宽带高增益前置放大器 PAM-118A

品牌名称：美国Com-Power

产品型号：PAM-118A

获取报价 加入询盘
产品规格
产品介绍
高增益 - 40 dB（典型值）
平坦响应 ±2.5 dB
低噪声系数 - 最大 3 dB
输出 @ 1 dB 增益压缩 - +12 dBm
电池供电
资料下载
英文产品资料-美国Com-Powe PAM-118A 宽带高增益前置放大器
2页
英文使用说明书-美国Com-Powe PAM-118A 宽带高增益前置放大器
9页
渠道商
产品详情

PAM-118A 宽带高增益前置放大器

PAM-118A型宽带高增益前置放大器是一款工作频率范围为500 MHz -18 GHz的台式微波前置放大器。该前置放大器主要用于EMI / EMC应用。但是，它可用于需要低噪声和高信号放大的其他应用。简单的前面板由两个50 Ω匹配的精密N型连接器组成，用于输入和输出。前置放大器设计为具有平坦增益，在整个频率范围内变化最小。平坦增益有助于在故障排除，研发阶段获取快速读数。PAM-118A的高增益和低噪声系数有效地提高了所有测量系统的系统灵敏度。它具有低驻波比和高反向隔离。PAM- 118A 采用电池供电，可避免电源线的任何噪音影响。它还可以由 15 VDC、500 mA 电源适配器（随设备提供）供电。



产品特征：

  • 高增益 - 40 dB（典型值）

  • 平坦响应 ±2.5 dB

  • 低噪声系数 - 最大 3 dB

  • 输出 @ 1 dB 增益压缩 - +12 dBm

  • 电池供电


技术参数

型号
PAM-118A
频率500 MHz - 18 GHz
增益 40 dB（典型值）
增益平坦度± 2.5 dB
射频输入/输出50 Ω精密N型母头
VSWR （ 输入/输出） 2.2：1 （最大值）
噪声系数25°C 时<3 dB
1dB 压缩时的输出 +12 dBm（最小值）
反向隔离40 dB（典型值）
电池组6 V DC，2Ah NimH（可充电）
直流电源+15V DC， 500 mA
尺寸184 x 156 x 77 mm
重量1.1 kg

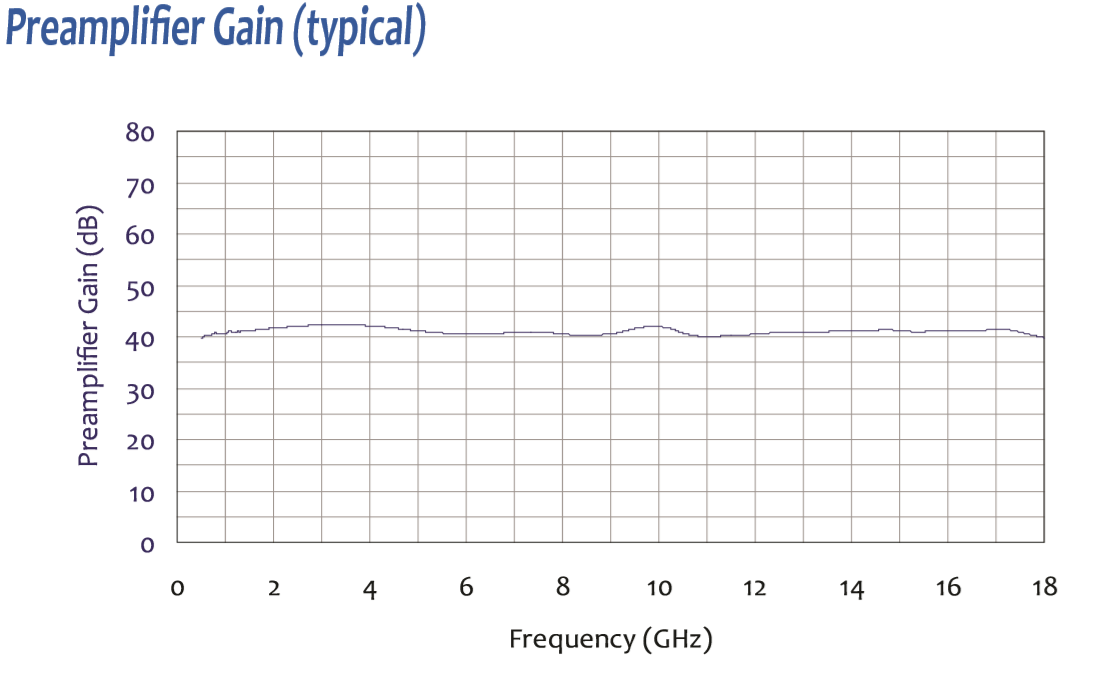

图表：
