香港希玛 红外热成像仪 ST9660A+

品牌名称:香港希玛

产品型号:ST9660A+

产品规格
产品介绍
本公司生产的ST9660A+ PCBA热分析仪,是一款用于热场检测的专用设备,它可以为PCBA产品设计开发阶段时,提供热实验、热仿真的大量数据。同时,它又是一款电路板维修专用设备,当产品出现故障时,比如电路漏电或是短路的电路板,会有异常的温度升高,采用热分析仪,能将异常温升体现出来,就可以快速的找到漏电、短路的器件位置,定位故障点,达到快速维修的目的。除此之外,还可以对元器件进行检测,比如功率模块等器件,在检测过热保护能力等应用中,都可以通过热分析仪得到大量的温度检测数据。
资料下载
渠道商
产品详情

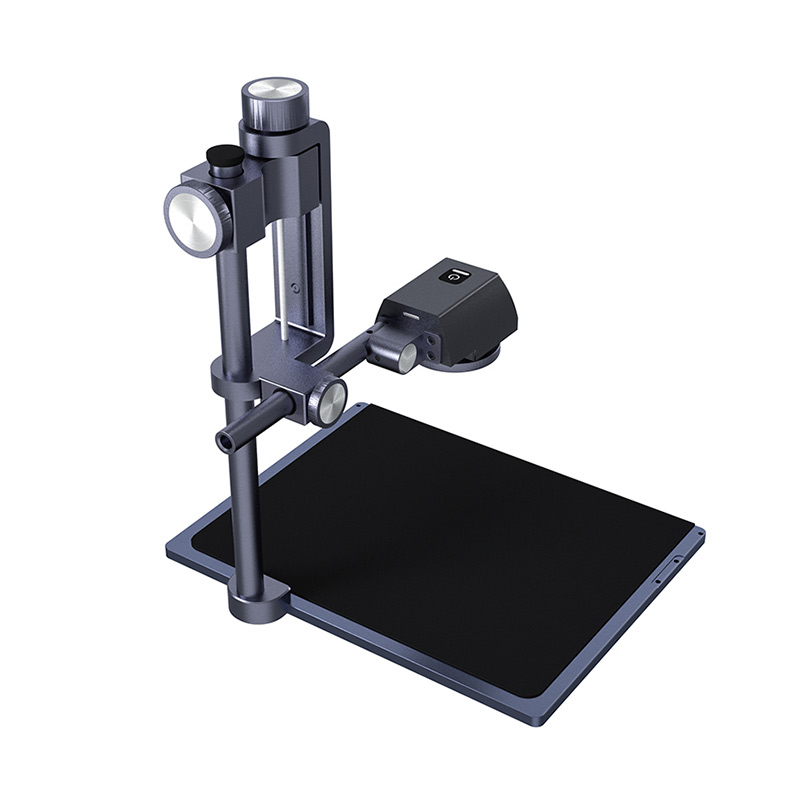

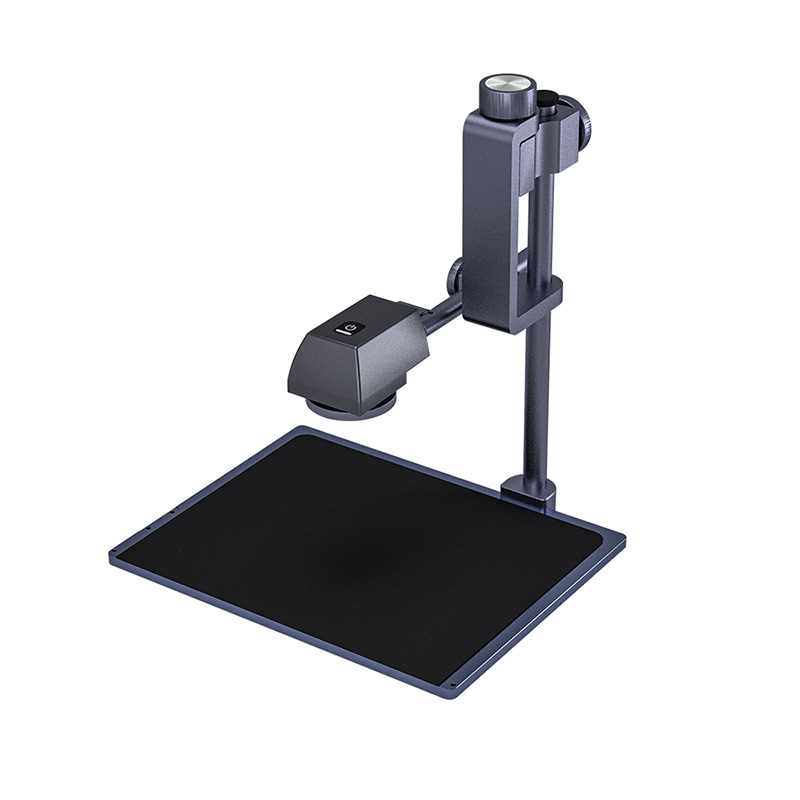

ST9660A+ 红外热成像仪
本公司生产的ST9660A+ PCBA热分析仪,是一款用于热场检测的专用设备,它可以为PCBA产品设计开发阶段时,提供热实验、热仿真的大量数据。同时,它又是一款电路板维修专用设备,当产品出现故障时,比如电路漏电或是短路的电路板,会有异常的温度升高,采用热分析仪,能将异常温升体现出来,就可以快速的找到漏电、短路的器件位置,定位故障点,达到快速维修的目的。除此之外,还可以对元器件进行检测,比如功率模块等器件,在检测过热保护能力等应用中,都可以通过热分析仪得到大量的温度检测数据。

技术参数

型号ST9660A+

热成像分辨率

260*200

帧频

25Hz

NETD

70mK@25℃

视场角

水平34.4,垂直25.8

视场角

28.4°x21.4°

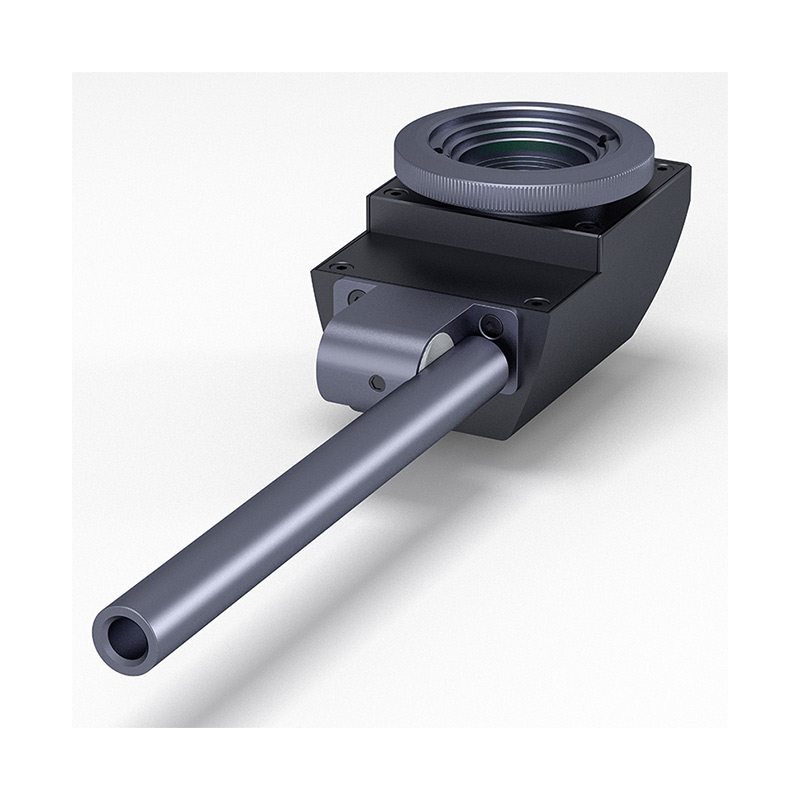

镜头

4mm可调焦镜头

测温范围

校对温度-10~120℃(可扩展至550℃,
  高温需要定制修改,将产生额外费用)

测温精度

±5℃或者±5%

供电

DC 5V(USBType-C)

电源开关

按1秒开机,3秒关机

连接方式

USB线连接电脑使用

温度测量范围

-25℃~550℃(-13℉~1022℉)

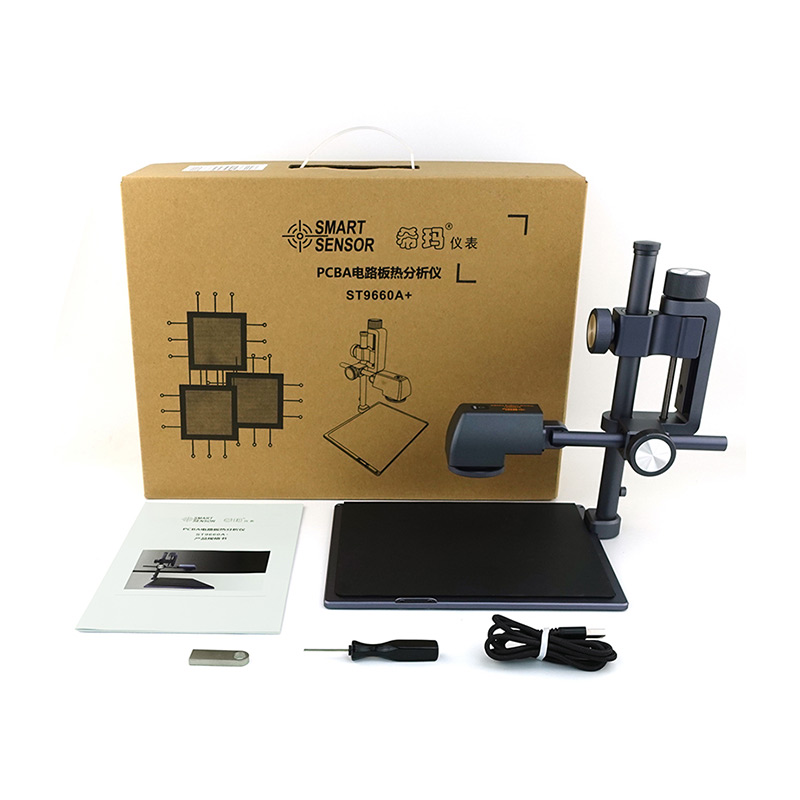

放置桌板

主机一块,(可选件扩展板1块,可拆合拼
  接式)

调节旋钮

4个调节旋钮,上下距离快速调节,镜头
  微调,镜头前后调节,镜头倾斜调节

桌板尺寸

单桌板:220mmx172mm,高度241mm;

拼合双桌板:346mmx260mm,高度:延长

支撑杆341mm

包装尺寸

包装尺寸包装:376mmx280mmx105mm

整机重量

标准配置:1.1kg(选配件:+0.5kg)

工作温度

最佳工作温度-10℃~55℃

工作湿度

<95%

系统要求

Win10(推荐)win7

电脑要求

I3以上处理器,4G以上内存

更新要求

可连接internet进行手动或自动更新
