为准电子 可调增益功分器 S8U系列

品牌名称：为准

产品型号：SU8-A1/SU8-A2/SU8-B1/SU8-B2

获取报价 加入询盘
产品规格
产品介绍
功分器可将输入信号分成两路或多路输出。S8U功分器可将信号最多分成8路，有4种型号S8U-A1、S8U-A2、S8U-B1、S8U-B2。
S8U-A1是一款1进8出功分器，支持频率400MHz-8GHz，每一通 道都可以单独打开或关闭，每一通道可以配置不同的衰 减值，最大输入功率为33dBm。S8U-A2是一款2进8出功分器，支持频率400MHz-8GHz，每一通道 都可以单独打开或关闭，每一通道可以配置不同的衰减 值，最大输入功率为33dBm。S8U-B1是一款1进8出功分器，支持频率400MHz-8GHz，最大输入 功率为33dBm。S8U-B2是一款2进8出无源功分器，支持频率400MHz-8GHz， 最大输入功率为33dBm。
资料下载
索取PDF产品资料
渠道商
产品详情

S8U系列 可调增益功分器

功分器可将输入信号分成两路或多路输出。S8U功分器可将信号最多分成8路，有4种型号S8U-A1、S8U-A2、S8U-B1、S8U-B2。

S8U-A1是一款1进8出功分器，支持频率400MHz-8GHz，每一通 道都可以单独打开或关闭，每一通道可以配置不同的衰 减值，最大输入功率为33dBm。S8U-A2是一款2进8出功分器，支持频率400MHz-8GHz，每一通道 都可以单独打开或关闭，每一通道可以配置不同的衰减 值，最大输入功率为33dBm。S8U-B1是一款1进8出功分器，支持频率400MHz-8GHz，最大输入 功率为33dBm。S8U-B2是一款2进8出无源功分器，支持频率400MHz-8GHz， 最大输入功率为33dBm。

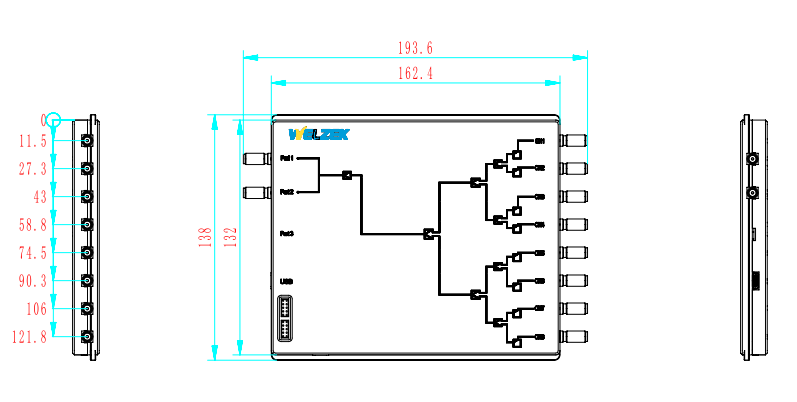

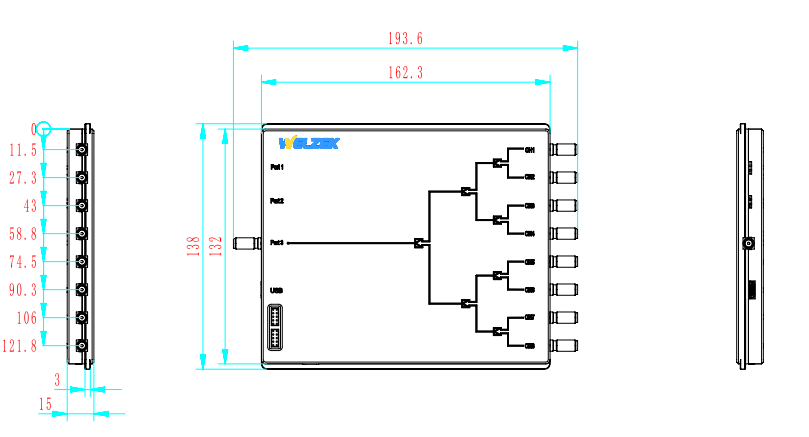

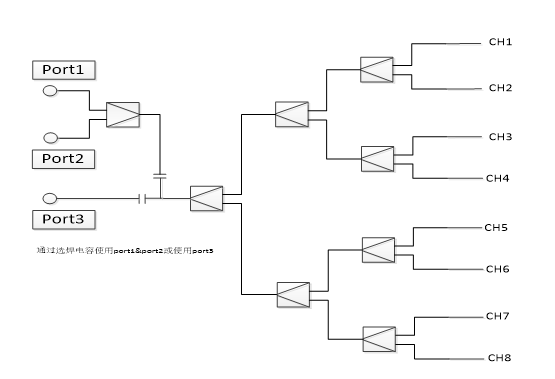

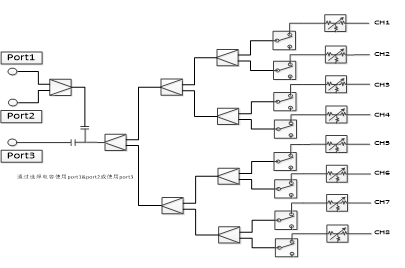

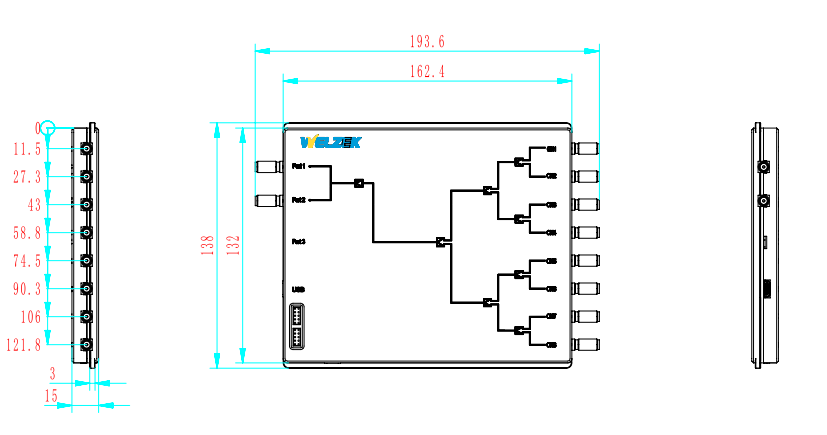

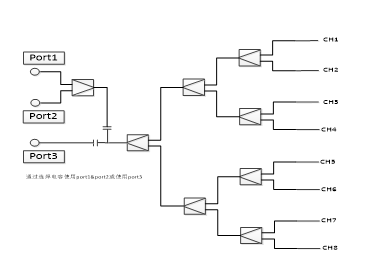

技术特点
S8U-A1




S8U-B




S8U-B1





S8U-B2




测试曲线

TA=+25℃



S8U-A1

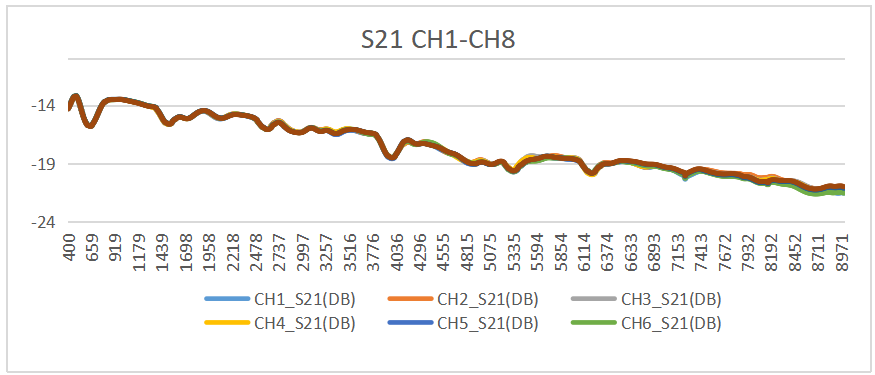

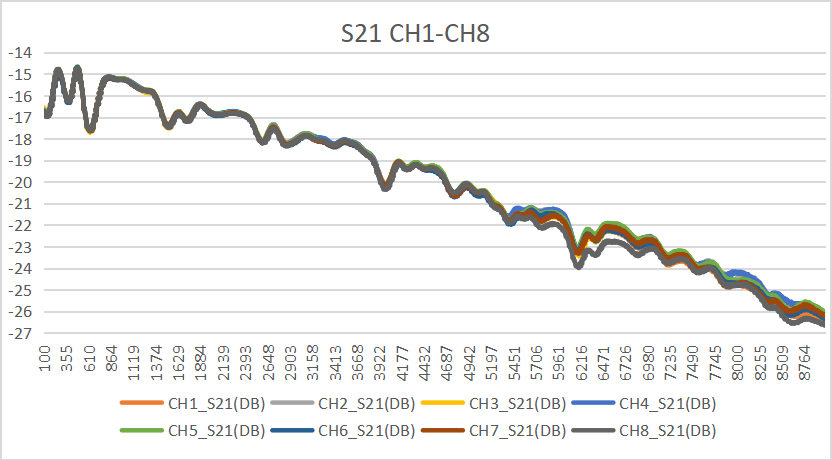

  1.  8个通道的S21


1. 8个通道的S21.png

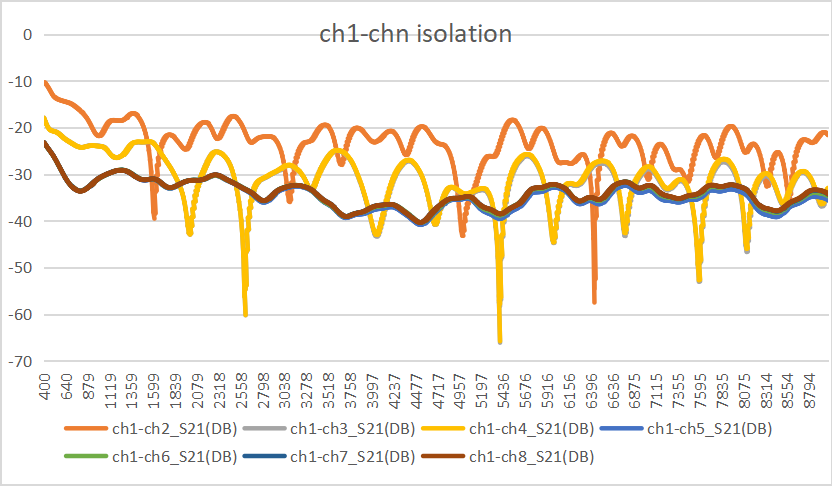

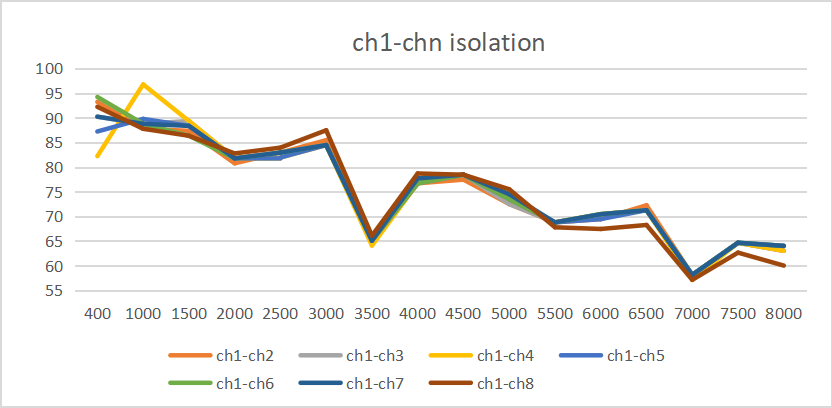

2. 通道间的隔离（打开通道）

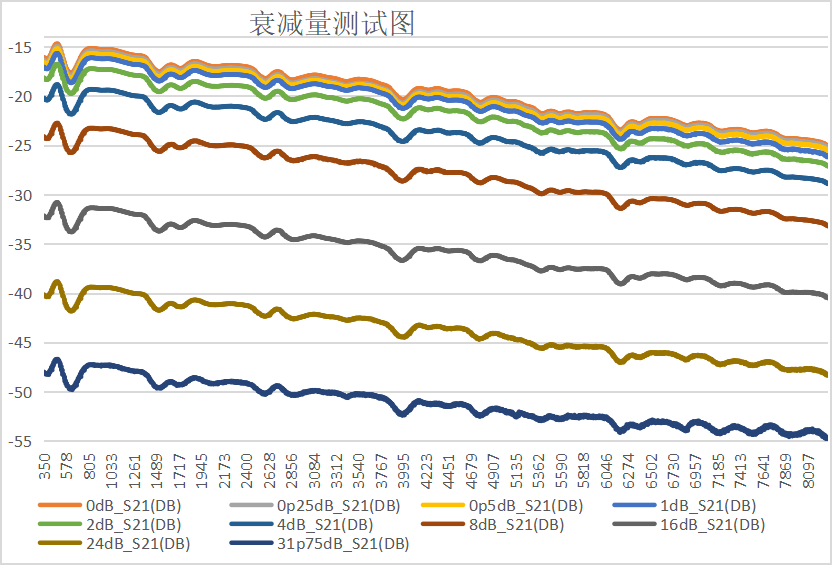

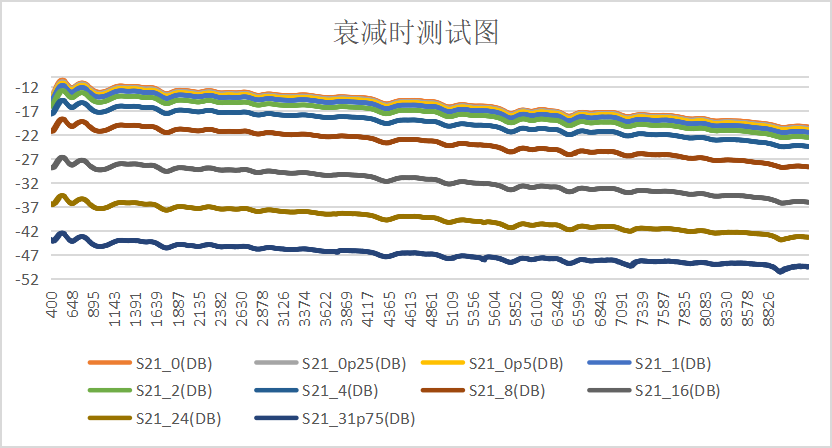

3. 通道衰减值测试

3. 通道衰减值测试.png


S8U-A2

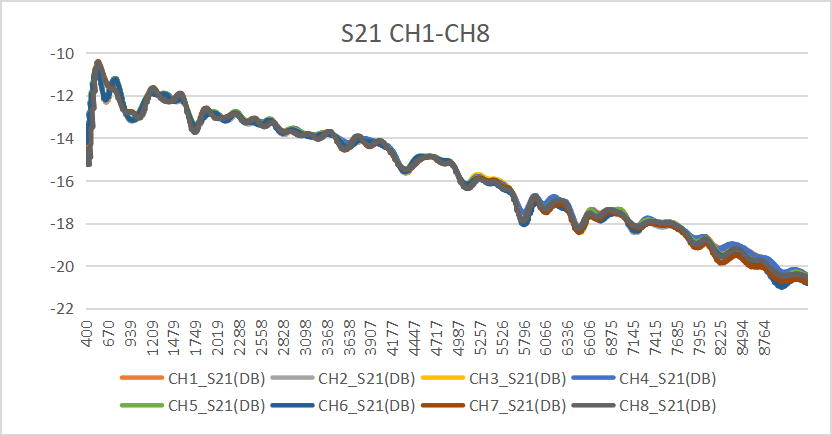

  1. 8个通道的S21

1. 8个通道的S21-1.png


2. 通道间的隔离（打开通道）


2. 通道间的隔离（打开通道）-1.png


3. 通道衰减值测试

3. 通道衰减值测试-1.png


S8U-B1

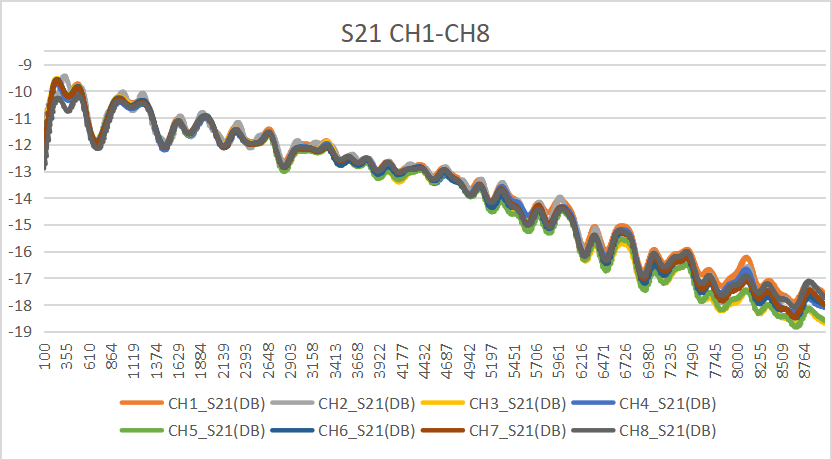

  1.  8个通道的S21

1. 8个通道的S21-2.png

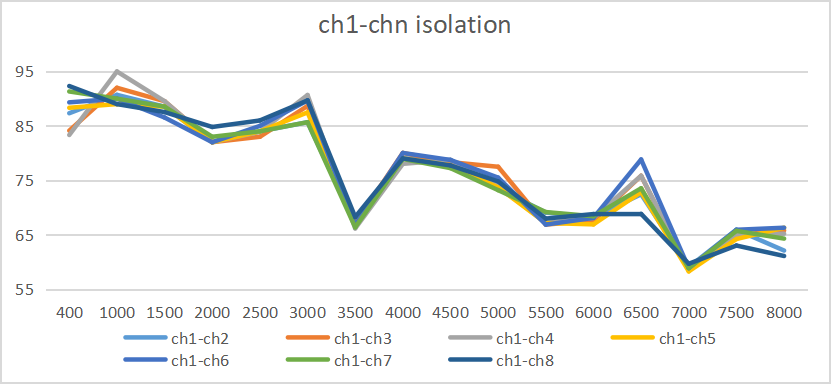

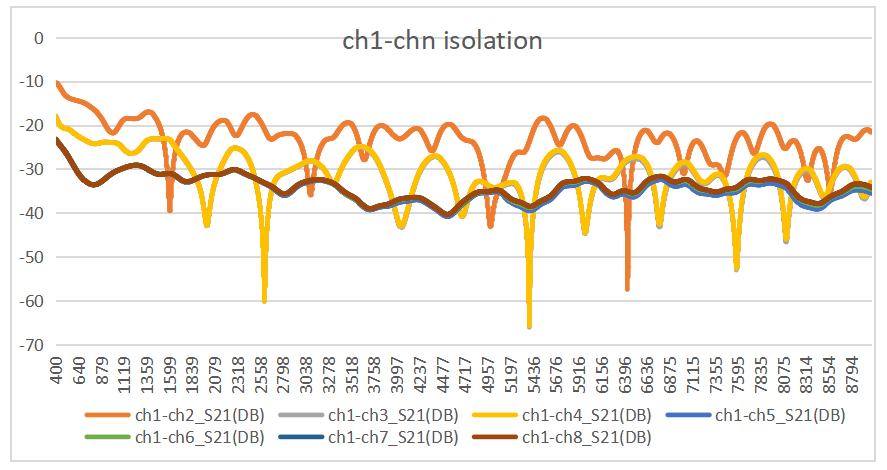

2. 通道间的隔离

2. 通道间的隔离-2.png


S8U-B2

  1.  8个通道的S21



2. 通道间的隔离

2. 通道间的隔离-3.png


技术参数


SU8-A1

SU8-A2

SU8-B1

SU8-B2

频率范围

400MHz-8GHz

400MHz-8GHz

400MHz-8GHz

400MHz-8GHz

衰减范围

0-31.75dB

0-31.75dB



衰减步进

0.25dB

0.25dB



输入功率

<33dBm

<33dBm

<33dBm

<33dBm

供电、配置接口

USB

USB

USB

USB

插入损耗（最小值）

12@400MHz

16@400MHz

10.5@400MHz

-20@8GHz

插入损耗（最大值）

20@8GHz

24.5@8GHz

17@8GHz

-14@400MHz
