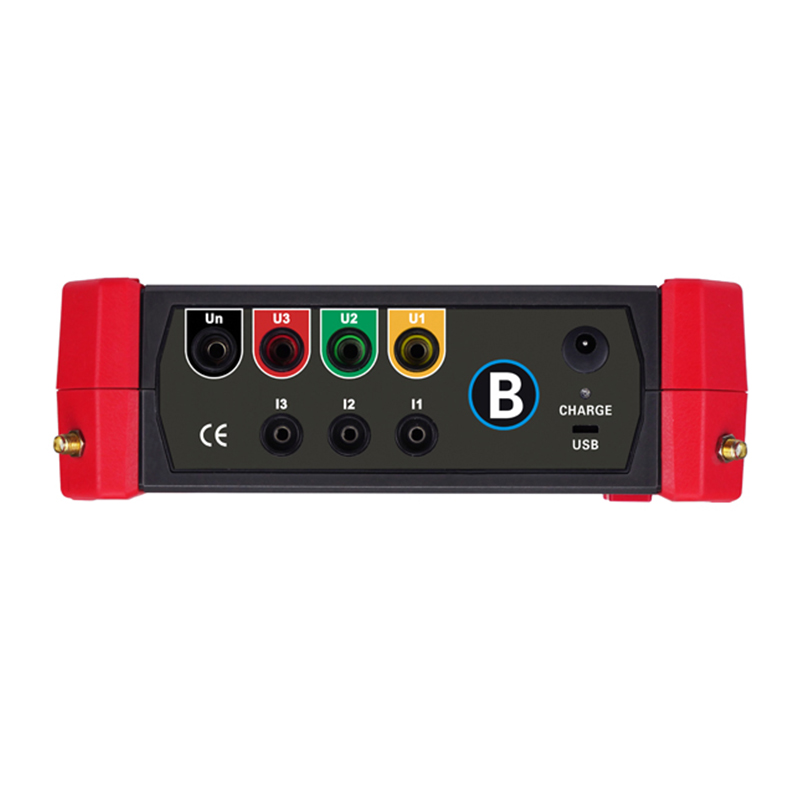

ETCR4500无线PT压降负荷测试仪，用于现场在线测试电能计量装置电压互感器（以下简称 PT）的二次回路压降，以及PT核相、PT负荷测试、CT负荷测试、三相伏安表、谐波分析等。仪表由2台手持终端、6个电流钳、2组电压测试线等组成，2台手持终端具有无线通讯及GPS通讯，可互设为主机或从机，实现同步测量变电站内不同位置之间电流、电压、相位等参数。

单台手持终端使用时，作为三相相位伏安表使用，可以测量电流、电压、相位、功率、频率、功率因素等参数及谐波分析，并且能够实时显示三相电压和三相电流的矢量图。作为负荷测试仪使用时，可以测量PT侧的电压、电流、电导、电纳、频率，CT侧的电压、电流、电阻、电抗、频率等参数。

ETCR4500无线PT压降负荷测试仪具有如下功能及特点：

1、单机可作为三相伏安表、负荷测试仪、谐波分析使用；

2、双机可在变电站的不同位置无线同步测试电流、电压、相位等参数；用于测试PT二次侧线路压降，计算出PT的压降误差和计量误差。可以用于PT无线核相。

3、四机同时使用时，可将一台设置为主机，另三台设置为从机，特别适合多点同步测试，使用灵活方便。

4、仪器采用GPS卫星授时同步技术，保证PT二次压降同步测量及PT核相的准确。

5、测量人员只需进行接线操作，仪器自动测量，实时更新数据，便于现场分析。

6、仪器采用完全隔离技术，避免安全事故的发生。

7、点击“帮助”按钮，将弹出操作方法，无需查阅使用说明书。仪表带有蓝牙通讯，安装APP后可在手机进行测试或查看测试记录。

技术参数：

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	----
环境湿度	40%～60%	＜80%	----
信号波形	正弦波	正弦波	β=0.01
信号频率	50Hz±1Hz	45Hz～65Hz	----
仪表工作电压	7.4V±0.2V	7.4V±1V	----
测相位频率相序时电流幅值	4A±10mA	1mA～20A	----
测相位频率相序时电压幅值	100V±10V	2V～600V	----
测功率功率因数时电流幅值	4A±10mA	1mA～20A	----
测功率功率因数时电压幅值	100V±10V	2V～700V	----
外电场、磁场	应避免
被测导线位置	被测导线处于钳口的近似几何中心位置

二、一般技术规格

电源	DC 7.4V 5200mAH可充电锂电池
功能选项	触摸屏选择
卫星授时精度	1us
卫星守时精度	50us（断线60分钟以内）
无线通讯方式	无线LORA（230MHz）
无线通讯距离	1000m（在空旷场所）
显示模式	5寸触摸彩屏
LCD尺寸	108mm×65mm
主机尺寸	210mm×129mm×68mm
质量	主机：约870g；整机：约5800g（含包装箱附件）
电流钳	钳口尺寸Φ8mm，6个
数据存储	压降测试1000组、负荷测试1000组、三相伏安测试1000组。
数据查阅	有
数据上传	USB接口，测试记录数据上传计算机，可导出为Excel格式。
电池电压	电池电量指示显示，电池电压低于10%时提醒及时充电
自动关机	开机后15分钟无操作自动关机，关机前提醒关机
工作时间	充满电时，持续工作时间约12小时
功耗	待机（背光为50）：320mA；工作（背光为50）：420mA
工作条件	温度：-20 ～ 50℃，相对湿度：0 ～ 95%HR无冷凝
存储条件	温度：-30 ～ 60℃，相对湿度：0 ～ 75%HR

三、基准条件下基本误差及性能指标

测量类型	测量范围	精度	分辨率
电压	2V～100V	±0.3%Fs	0.0001V
电压	100V～700V	±0.3%Fs	0.0001V
电流	0.001A-1A	±0.3%Fs	0.0001A
	1A～10A		0.0001A
	10A～20A		0.0001A
相位	0°～360°	±1°	0.1°
频率	45Hz～65Hz	±0.03Hz	0.0001Hz
谐波	2～21次	-	-
功率(包括有功、无功、视在功率)	0.002W～1000W	±0.3%Fs	0.0001W
	1000W～10000W		0.0001W
	10000W～14000W		0.0001W
功率因数	-1.000～1.000	±0.03	0.001
比差f	0.001～99.9	±(X1%+Y1%)	0.001%
角差δ	0.001～999.9	±(X1%+Y1%)	0.001′
PT二次导纳	1.0mS～100mS	±0.5%Fs	0.0001mS
CT二次阻抗	0.1Ω～50Ω	±0.5%Fs	0.0001Ω

注：工作条件下的测量误差不超过基准条件的两倍，其中相位误差：20mA～20A为±2°；20mA以下±6°。X表示比差测量值的绝对值，Y表示角差测量值的绝对值。
