广州铱泰 无线低压电流互感器CT变比测试仪 ETCR9620B

品牌名称:广州铱泰

产品型号:ETCR9620B

产品规格
产品介绍
ETCR9620B无线低压电流互感器CT变比测试仪可广泛应用在380/220伏电力系统中,一次电流钳采用无线传送方式,传输距离100米。可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定,实现了不需停电就能准确测试出实际运行中的电流互感器变比、角差、相别、极性。测试仪由主机、一次柔性电流钳、二次电流钳组成,柔性电流钳直径为8mm,特别适用于狭小空间及密集排线的测试场所,为用电检查人员提供一种安全、准确、便捷的新型电力仪器,它的投入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。
渠道商
产品详情

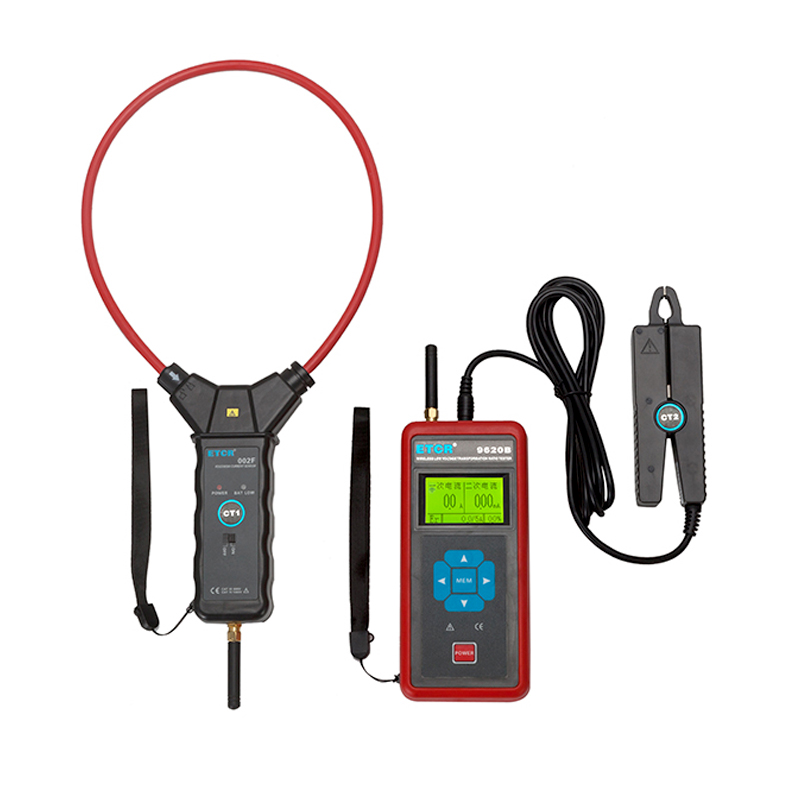

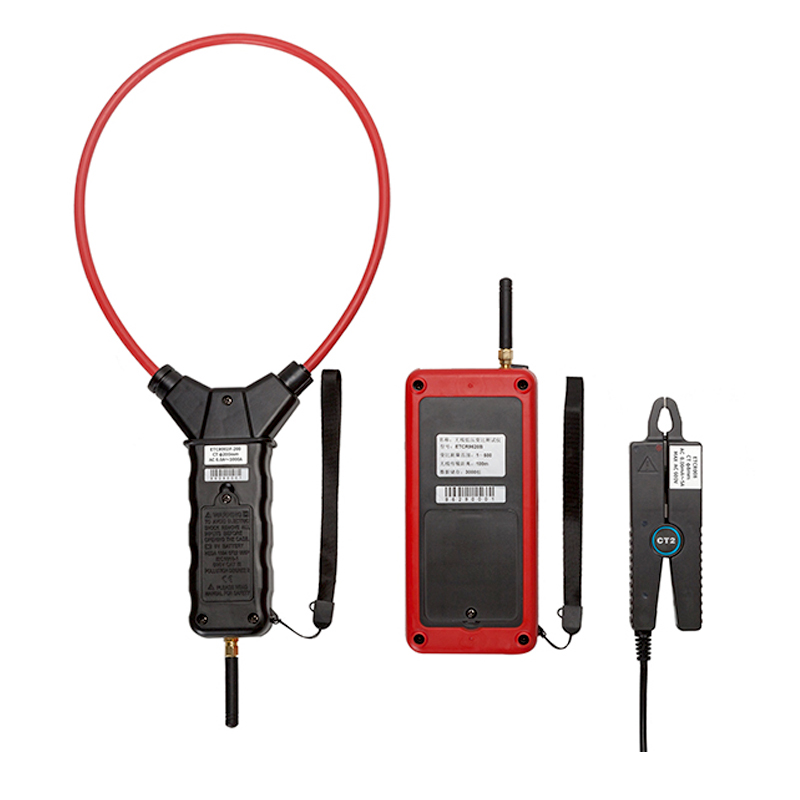

ETCR9620B无线低压电流互感器CT变比测试仪可广泛应用在380/220伏电力系统中,一次电流钳采用无线传送方式,传输距离100米。可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定,实现了不需停电就能准确测试出实际运行中的电流互感器变比、角差、相别、极性。测试仪由主机、一次柔性电流钳、二次电流钳组成,柔性电流钳直径为8mm,特别适用于狭小空间及密集排线的测试场所,为用电检查人员提供一种安全、准确、便捷的新型电力仪器,它的投入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。

性能特点:

  • 低压电流互感器一二次回路的电流、变比、角差测试,极性、相别判断

  • 变比测量范围:1~500

  • 变比分辨率:0.1

  • 一次电流钳测量精度:

量程:0.0A~3000A;分辨率:0.1A;精度:±1%FS

  • 二次电流钳测量精度:

量程:0.00mA~5A;分辨率:0.01mA;精度:±0.5%FS

  • 一次电流钳钳口尺寸:Φ200mm(无线)

  • 二次电流钳钳口尺寸:Φ8mm


型号:

产品型号

一次电流钳

二次电流钳

变比

角差

一次电流钳与

主机联接方式

ETCR9600

0.0A~800A

0.00mA~5A

1~500

0~360°

有线连接

ETCR9620

0.0A~3000A

0.00mA~5A

1~500

0~360°

有线连接

ETCR9620B

0.0A~3000A

0.00mA~5A

1~500

无线传输



技术参数

测试功能

量程

精度

分辨率

变比

1~500

——

0.1

角差

0~360°

±3°

一次电流

0.0A~3000A

±1%FS

0.1A

二次电流

0.00mA~5A

±0.5%FS

0.01mA



二、其它参数

产品型号

ETCR9620B无线低压互感器变比测试仪

一次电流钳连接方式

无线传输,通讯距离100M

一次电流钳尺寸

CT尺寸:Φ200mm;外形尺寸:200mm×245mm×13mm

二次电流钳尺寸

CT尺寸:Φ8mm;外形尺寸:137mm×40mm×19.5mm

主机外形尺寸

78mm×165mm×42mm

仪器质量

800g

电池规格

7#碱性干电池(1.5V×4),连续用约30小时

存储数据

3000组

采样速率

3次/秒

自动关机

约15分钟

电池电压

当电池电压低于4.8V时,提醒更换电池

溢出显示

超量程溢出功能:“OL A”符号显示

电流钳引线

长度:2米

工作温湿度

-15℃~50℃;70%RH以下

存放温湿度

-15℃~60℃;70%RH以下

绝缘强度

AC3700V/rms钳芯与外壳间
