TH0680
TH0680

长沙天恒 多路互感型I/V选择单元 TH0680

品牌名称：天恒测控

产品型号：TH0680

获取报价 加入询盘
产品规格
产品介绍
TH0680是一款高精度工频电流转换器，内置多档位的精密互感器和精密电阻，可将工频电流转换为1V的电压信号输出，实现工频电流的精密测量或电流源的溯源校准。
资料下载
产品资料-长沙天恒 TH0680 多路互感型I/V选择单元
1页
渠道商
产品详情

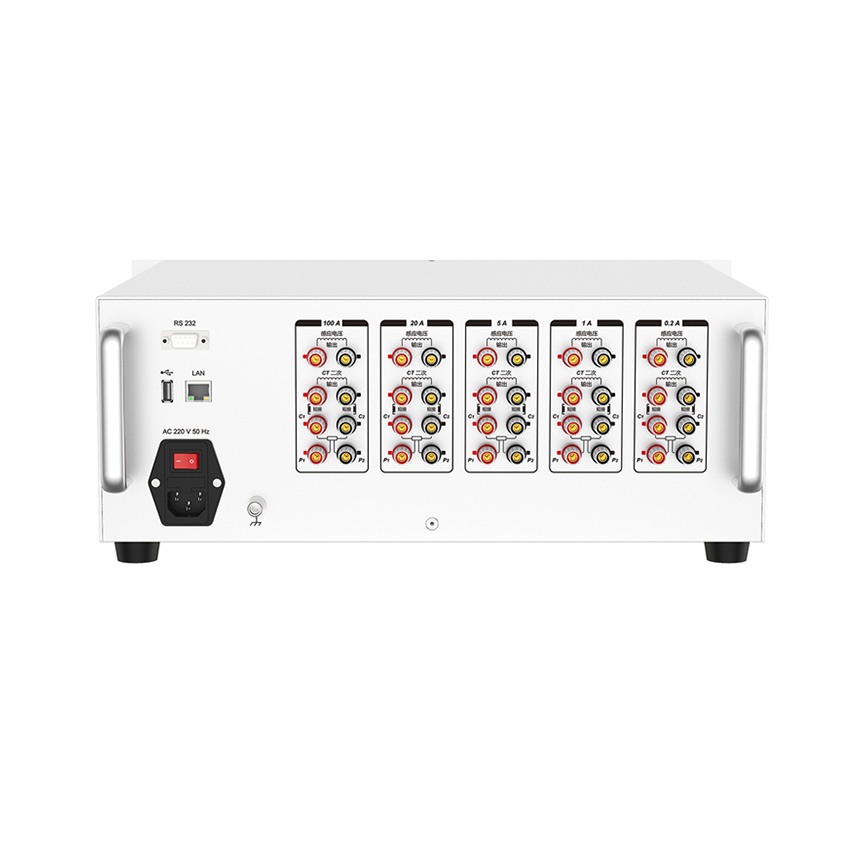

TH0680 多路互感型I/V选择单元



TH0680是一款高精度工频电流转换器，内置多档位的精密互感器和精密电阻，可将工频电流转换为1V的电压信号输出，实现工频电流的精密测量或电流源的溯源校准。

产品特点

  • I1标称输入：0.5 A ~ 100 A

  • U2标称输出：1V

  • 工作频率：45 Hz ~ 65 Hz

  • 比例不确定度典型值5 ppm。

  • 通过液晶屏触摸选择不同的比例。

  • 可一键关闭或开启电压输出。


技术参数

一次标称输入电流二次标称输出电压转换比率比例测量不确定度(k=2)

0.5A

1V

1V/0.5A

6.5 ppm

1A1V1V/1A5ppm
2.5A1V1V/2.5A6.5 ppm
5A1V1V/5A5ppm
10A1V1V/10A6.5 ppm
20A1V1V/20A5 ppm
50A1V1V/50A6.5 ppm
100A1V1V/100A5ppm


型号TH0680
供电电源

AC(220±22)V,(50±2)Hz

工作环境0°C~40°C,20%R·H~80%R·H,不结露。
储存环境-10°C~50°C,10%R·H~90%R·H,不结露。
外形尺寸483mm(W)×400mm(D)×177.8mm(H)（不含提手）
质量约19.5kg
通信接口RS232×1、USB×1、LAN×1
