TH0690
TH0690

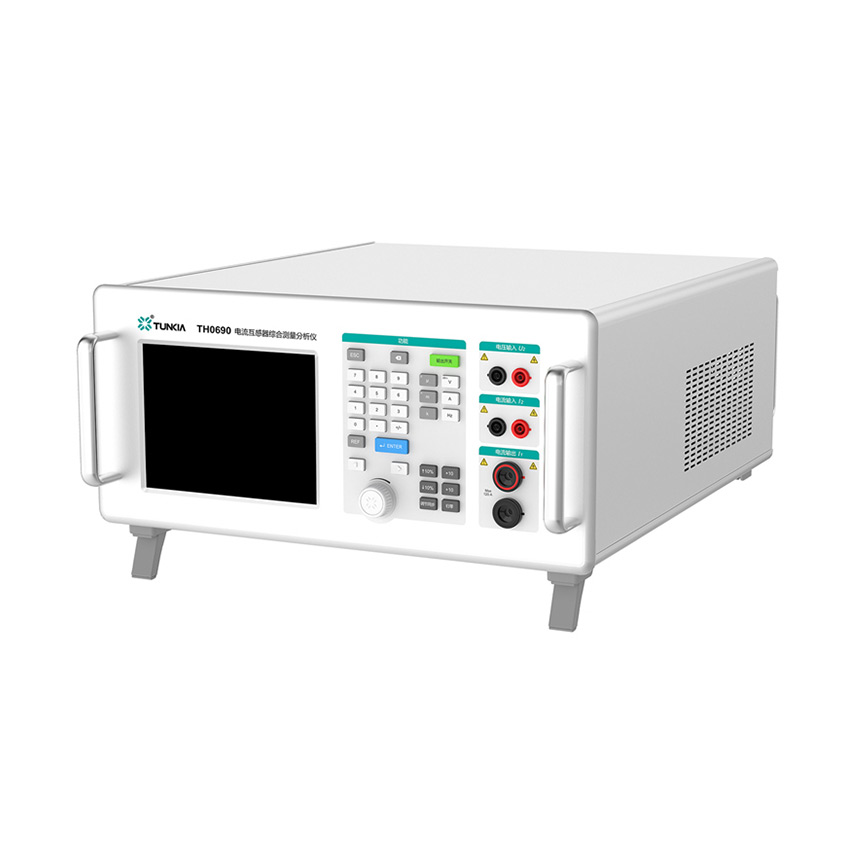

长沙天恒 电流互感器综合测量分析仪 TH0690

品牌名称：天恒测控

产品型号：TH0690

获取报价 加入询盘
产品规格
产品介绍
TH0690是一款专用于电流互感器综合性能评价的智能化仪器。不仅可准确检测I/I、I/V型电流互感器的比差(k)和相位移角差(δ)等电学特性，还可测量互感器铁芯的交流磁特性，解决互感器设计过程中磁性能与电性能的相互关系计算复杂的难题，为电流互感器的检测提供了最完整的手段。
资料下载
产品资料-长沙天恒 TH0690 电流互感器综合测量分析仪
2页
渠道商
产品详情

TH0690 电流互感器综合测量分析仪



TH0690是一款专用于电流互感器综合性能评价的智能化仪器。不仅可准确检测I/I、I/V型电流互感器的比差(k)和相位移角差(δ)等电学特性，还可测量互感器铁芯的交流磁特性，解决互感器设计过程中磁性能与电性能的相互关系计算复杂的难题，为电流互感器的检测提供了最完整的手段。

产品特点

  • 交流电量输出与测量准确度：0.005级，

  • 工作频率范围为45 Hz~65 Hz。

  • 支持比差和相位移的多频率点测量。

  • 配合软件可绘制频率或电流特性曲线。

  • 支持多种磁特性参数测量及曲线绘制。

  • 具有自动退磁功能，可对互感器抗磁性进行评测。

  • 专用测试软件(选配)。

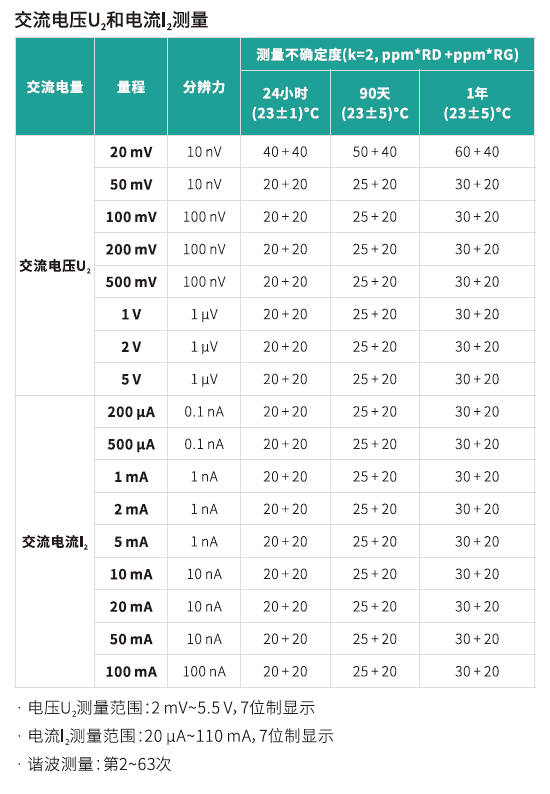

技术参数

电流量程
短期稳定度(%/min)测量不确定度(k=2,ppm*RD+ppm*RG)

最大负载电压(V)

失真度(%)

24小时(23±1)°C

90天(23±5)°C

1年(23±5)°C

2mA

0.003

20+20

25+20

30 + 20

1.2

<0.2

5mA

0.003

20+20

25+20

30+ 20

1.2

<0.2

10mA

0.003

20+20

25+20

30 + 20

1.2

<0.2

20mA

0.003

20+20

25+20

30 + 20

1.2

<0.2

50mA

0.003

20+20

25+20

30+ 20

1.2

<0.2

100mA

0.003

20+20

25+20

30+ 20

1.2

<0.2

200mA

0.003

20+20

25+20

30 + 20

1.2

<0.2

500mA

0.003

20+20

25+20

30 + 20

1.2

<0.2

1A

0.003

20+20

25+20

30 + 20

1.2

<0.2

2A

0.003

20+20

25+20

30+ 20

1.2

<0.2

5A

0.003

20+20

25+20

30 + 20

1.2

<0.2

10A

0.003

20+20

25+20

30 + 20

1.2

<0.2

20A

0.003

20+20

25+20

30+ 20

1.2

<0.2

50A

0.003

20+20

25+20

30+ 20

1.2

<0.2

100A

0.003

20+20

25+20

30+ 20

1.2

<0.2

备注：①RD为读数值，RG为量程值，下同
