TA1500
TA1500

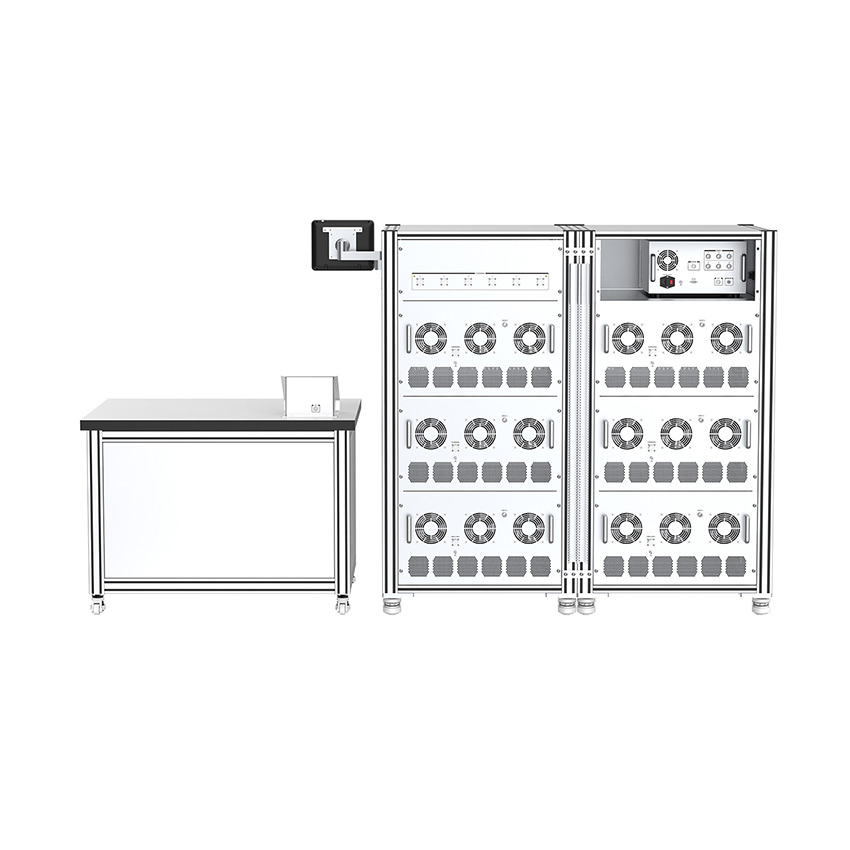

长沙天恒 交直流电流标准源 TA1500

品牌名称:天恒测控

产品型号:TA1500

产品规格
产品介绍
TA1500是一系列交直流电流标准源装置,可输出高稳定度和高准确度的交直流大电流,适用于校准交直流电流表、电流互感器、电流传感器等设备。
渠道商
产品详情

TA1500 交直流电流标准源



TA1500是一系列交直流电流标准源装置,可输出高稳定度和高准确度的交直流大电流,适用于校准交直流电流表、电流互感器、电流传感器等设备。

产品特点

  • 支持多个模块源组合输出,最大可达6 kA。

  • 测试频率:DC,10 Hz ~ 65 Hz(400、1kHz可选)。

  • 准确度等级:0.02级或0.05级

  • 交流和直流电流输出使用同一母线和接线端子

  • 直流电流为双极性输出,无须继电器换向。

  • 支持外接测控台调节电流输出。

  • 软件控制大电流缓升缓降,过冲幅度小。

  • 交流输出支持谐波加载功能(选件)。


技术参数

量程

短期稳定度(%/min)

测量不确定度(k=2)(ppm*RD+ppm*RG)1

最大负载电压(Vpk)

0.01级0.02级0.05级0.01级0.02级0.05级
10A0.0030.0050.0170+30150+50400+1008
30A0.0030.0050.0170+30150+50400+1008
100A0.0030.0050.0170+30150+50400+1008
300A0.0030.0050.0170+30150+50400+1008
1kA0.0030.0050.0170+30150+50400+1008
........................
N*300A0.0030.0050.0170+30150+50400+1008
注:①RD为读数值,RG为量程值,下同
  • 输出范围:10%~105%*RG,最大可扩展输出至6kA

  • 调节细度:5ppm*RG,7位十进制显示

  • 直流纹波系数:≤0.5%@5kHz以下,交流失真度:≤0.5%

  • 建立时间:采用缓升输出方式,稳定至输出精度的时间约为35

  • 保护功能:开路保护、过载保护、过热保护


正弦波频率


频率范围10Hz-65Hz(400Hz、1kHz为选件)
最小调节细度0.0001Hz
测量不确定度(k=2)0.005%

谐波输出(选件)

谐波次数第2次~第21次
谐波幅度0.0%~40.0%可调(相对基波)
测量不确定度(k=2)0.5%
