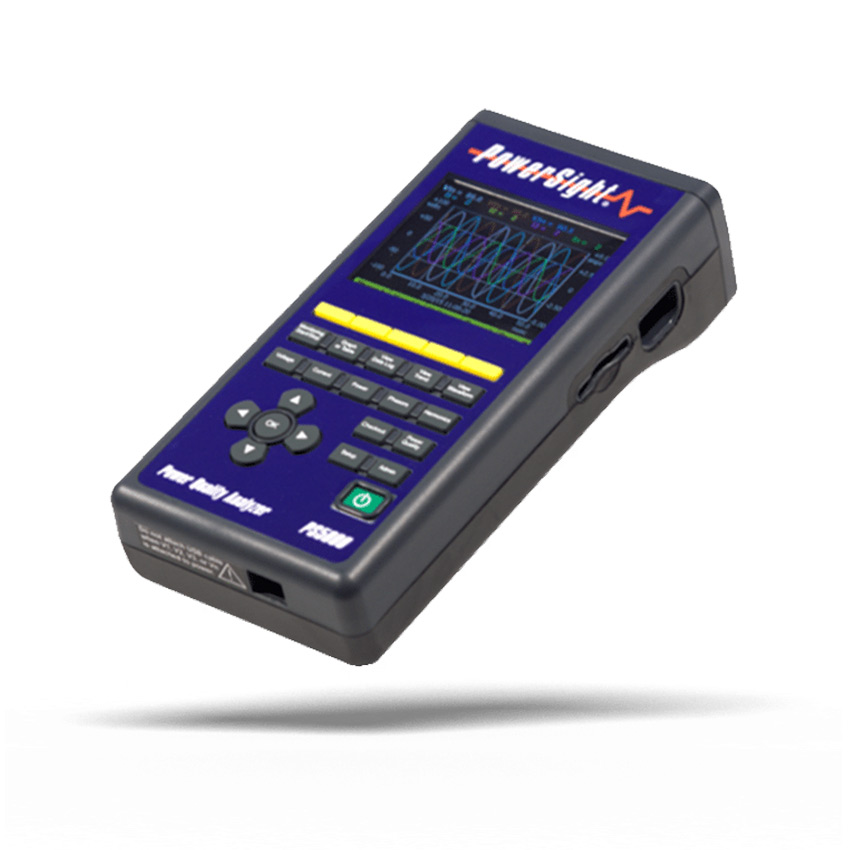

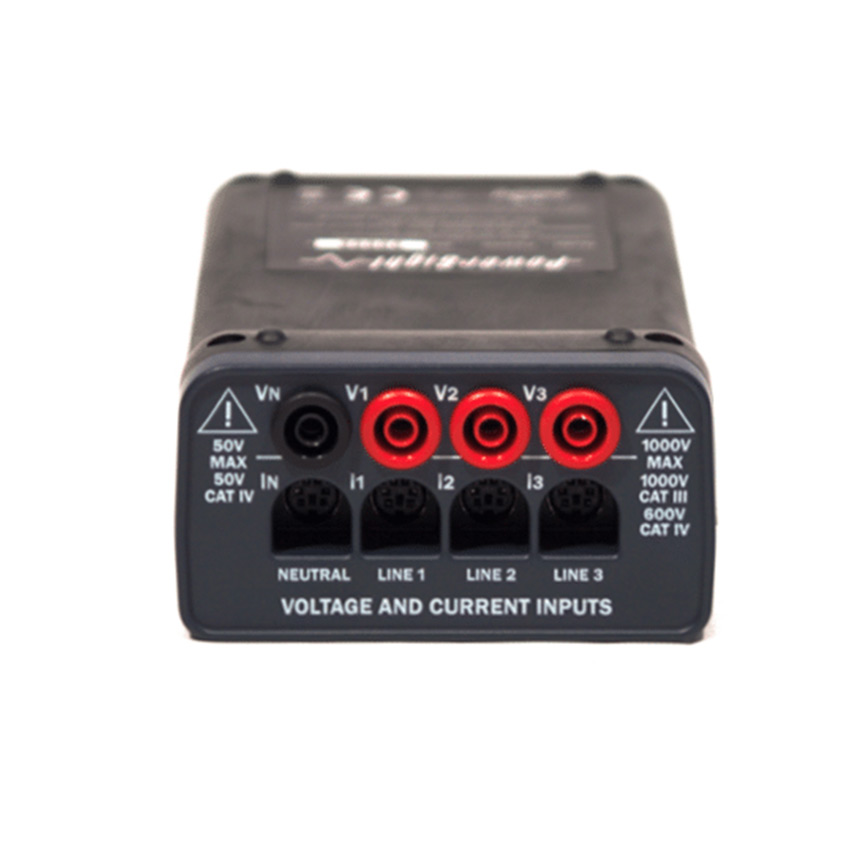

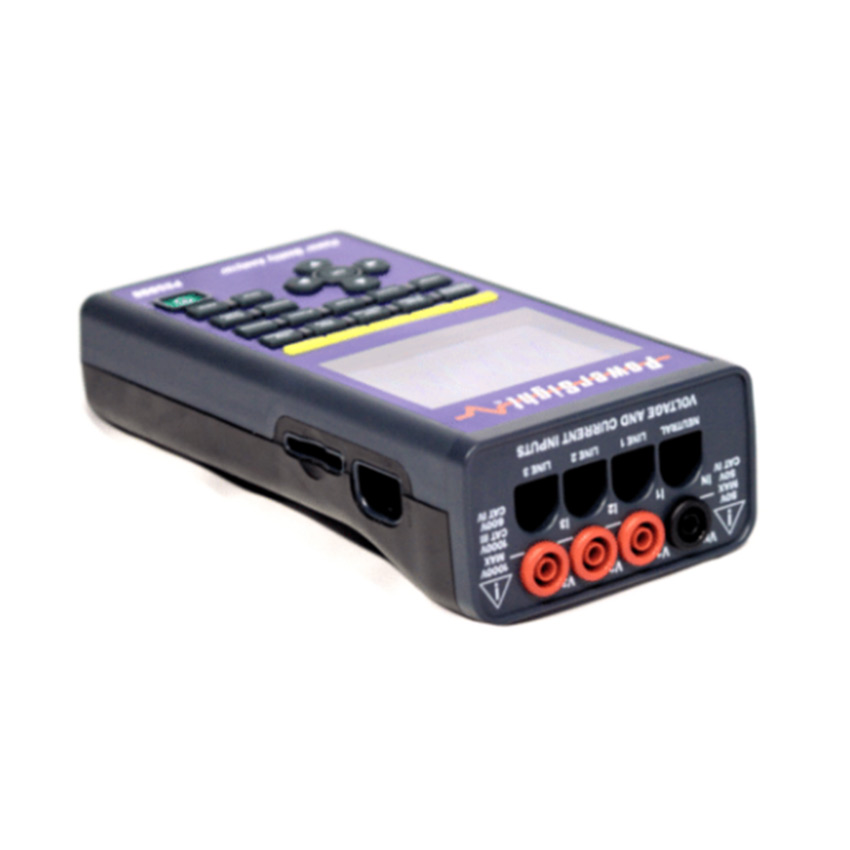

PS5000 图形电能质量分析仪
PowerSight PS5000 电能质量分析仪是 PowerSight 系列紧凑、多功能、易于使用的电能质量分析仪的主要成员。它为执行 Power 算例提供了最有效且无差错的解决方案。
全彩色显示屏无需笔记本电脑查看波形和日志。相量图提供快速连接验证。通过 SureStart 直观地显示连接和设置中的潜在错误，可最大限度地降低研究结束时数据不正确的风险。
图形用户界面允许轻松更改触发阈值。大屏幕和“软键”允许快速查看所有感兴趣的测量值。
PS5000 是一款真正的手持式三相电能质量分析仪，具有在电力监控研究中取得成功的功能和附件。其符合人体工程学的轮廓外壳、坚固的结构和小巧的尺寸使其成为现场工作的理想选择。此外，作为 PowerSight“从头到尾监控解决方案”的一部分，它具有您在其他地方找不到的独特功能和附件：
Power Quality Analysis 电能质量分析
持续检查每个输入的每个周期，并触发到 8 微秒的分辨率。在浪涌、下垂（倾角）、浪涌和高级触发类型（如绝对和相对高速瞬态事件）上触发。选择触发模式：
Power Logging 功率记录
监控世界上几乎任何电力系统或负载：
3 相 delta/wye、4 线 delta、开路/接地 delta、2CT/2PT – 3CT/2PT – 3CT/3PT 计量电路、分相、单相、多单相，当然还有直流。
从 600 种独特的测量类型中进行选择，以记录每秒。包括所有基本测量类型：Vpn、Vpp、Amp、Watt、VA、VAR、TPF、THD。还包括高级和专用类型：Wpos/Wneg、VARpos/VARneg、DPF、不平衡、单个谐波。
分别记录正、负和净 KVAR 和 KW，以满足报告要求、设计 PF 校正和评估公用事业成本。
可以随时在分析器的显示屏上查看每个值的平均值、最大值和最小值的摘要，以及当前值。
使用 SureStart 随时验证您的连接是否正确，或在显示屏上查看波形和相量图。
所有测量和波形的初始自动捕获都可以在我们的 PSM-A Windows 软件（功率分析功能）中查看和分析。
Harmonic Analysis 谐波分析
每秒记录每个输入的 THD 和单个谐波的幅度。随时以条形图的形式查看谐波。对每个输入的 THD 和单个谐波进行对数。将记录的单个谐波数据导出到 Excel。

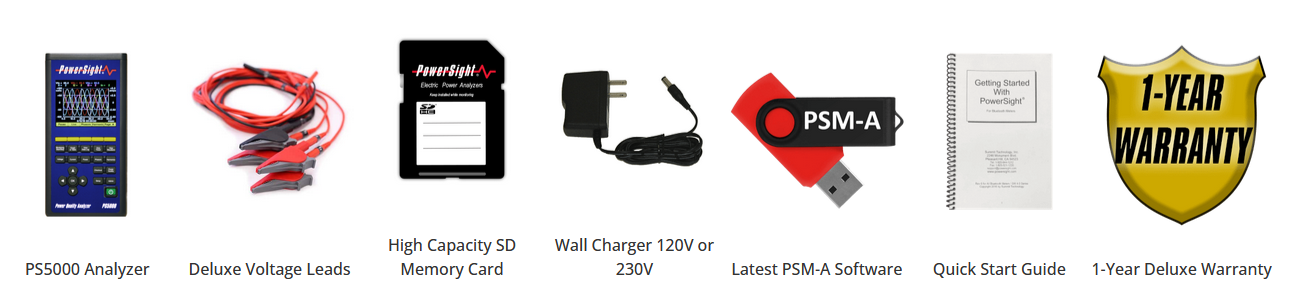

产品配件
技术参数
型号
| PS5000 |
Category | Notes |
Size | 3.89″ (9.86 cm) W x 7.72″ (19.61 cm) L x 1.58″ (4.01 cm)
Deep at bottom end; 2.14″ (5.44 cm) Deep at top end |
Weight | 1.2 lbs (0.56 kg) |
Operating Range | 32 – 122 degrees F (0 – 50 degrees C) Relative humidity to 70% (non-condensing) |
Power Requirement | 12V DC @ 500 mA |
Battery Life | 8-10 hours after 4 hour charge |
Battery Type | Li-ion |
Sampling Rate | 8 microseconds for Voltage and Current |
Safety | 1000V CAT III, 600V CAT IV |
SD Card Slot | Accepts SD Cards to 32GB |
Logging Period (Resolution) | 1 Second – 99 Minutes |
Logging Duration (Length of session) | up to 2 years according to memory allocation |
Communications | Bluetooth Wireless and USB at 460.8 kbps, Wi-Fi optional |
电压测量
Category | Notes |
Range | 1-1000 Vrms Steady-State (direct input) |
Display Range | 1-6000 kV (using input ratios) |
Accuracy | ±0.1 % of reading ±0.3 Vrms |
电流测量
Category | Notes |
Range | Depends on probes |
Display Range | 1 mA – 6 Megamps (using input ratios) |
Accuracy | ±0.1 % of reading plus accuracy of probes |
频率测量
Category | Notes |
Range | DC, 22 – 200 Hz, 360 – 440 Hz Fundamental |
Accuracy | ±0.25% |
谐波测量
Category | Notes |
THD Harmonic Inclusion | 1-50th (50th Harmonic @ 50/60 Hz), per IEC |
THD Accuracy | ±0.75% |
Individual Harmonics | Can log 1-63rd of voltages & currents |
Individual Harmonic Accuracy (50/60Hz fund.)
(Accuracy + accuracy of current probe) | 1st through 22nd: ±0.5%, 23rd through 50th: ±1.0%,
51st through 63rd: ±1.25% |
THD Display Range | 0 – 999% |
触发
Category | Notes |
Swell/Sag (Dip)/Inrush | 1/2 Cycle RMS |
Transient Detection | 8 microseconds, instantaneous |
Harmonics Accuracy | ±0.25% |
