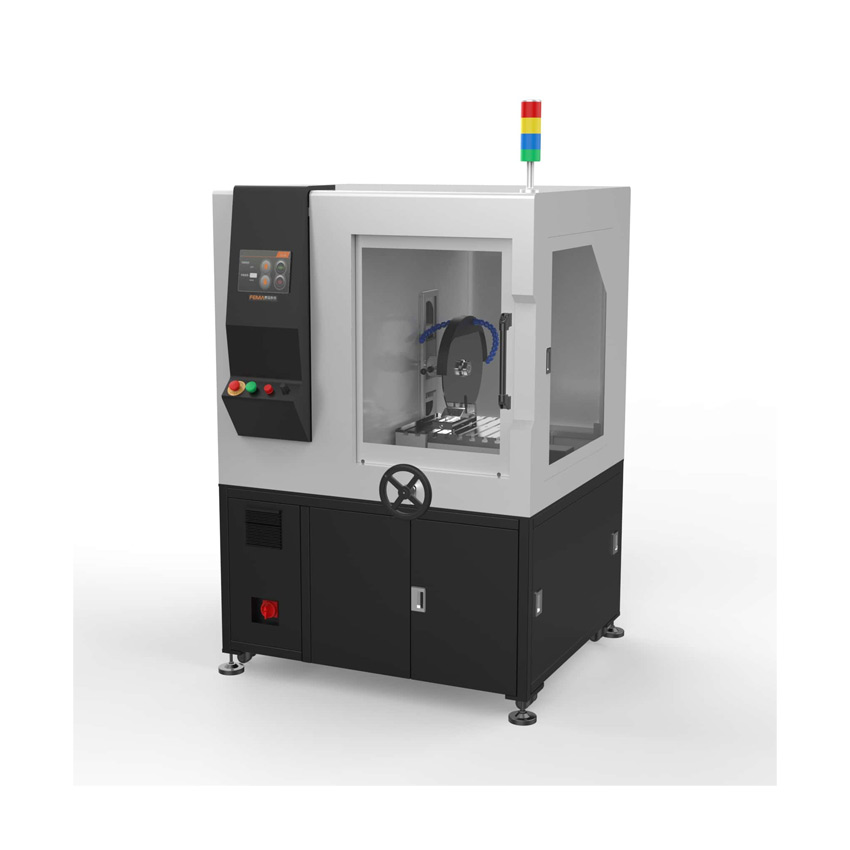

Fcut 400 全自动金相切割机
Fcut 400系列是一款立式全自动金相切割机。拥有优秀的可视性和切割能力,宽敞的工作空间,高扭矩电机,动力强,效率高,操作简单。适用于切割各种黑色金属、有色金属、热处理件、锻件、半导体、晶体、陶瓷、和岩石等样品。设备配有多种夹具,可切割不规则形状的工件,是企业和科研院校理想的切割设备。
产品特点
采用全封闭结构,透明防护罩,增加观察视野,横向移门方式,不占用空间
先进控制系统,垂直进给,水平进给,直线进给,脉冲进给等多种切割方式可选,可实现适用于各种材质的全自动切割
智能进给,自动监控切割力大小,切割遇阻,自动降低进给速度,阻力解除,可自动恢复至设定速度
标配高扭矩大功率伺服电机及无级变速控制系统,动力强,效率高
移动式大容量循环水箱,便于清理
钳口和工作台面等主要零部件均采用不锈材料制成,使用寿命长
急停,空气开关为操作者提供保护
立式工作柜,过滤水箱可置于柜内
施耐德电器,低压控制,标配电子刹车,安全可靠
激光辅助定位功能
技术参数
设备型号 | Fcut 400XYZ | Fcut 400YZ | Fcut 400Y |
进给方式 | Y、Z向自动进给 | Y、Z向自动进给 X向手动进给(选配) | Y向自动进给 X向手动或者自动进给(选配) |
最 大切割直径 | Φ150mm | ||
砂轮片规格 | Φ250-400mm | ||
转速 | 500-3200r/min | ||
进给速度 | 0.01-3mm/s | ||
电机 | 4.0KW 380V 50HZ | ||
移动行程(Y轴) | 300mm | ||
移动行程(X轴) | 80mm | 80mm(选配) | 80mm(选配) |
移动行程(Z轴) | 150mm | 150mm | \ |
紧急制动装置 | 急停开关 | ||
切割室照明 | 低压直流双LED照明 | ||
切割平台规格 | 400x450mm | ||
夹持装置 | 标配快速夹具(左右各一组) | ||
冷却装置 | 循环过滤水箱120L,多组可调喷水装置和清洗水枪 | ||
观察窗 | 防爆透明工程塑料 | ||
外形尺寸 | 1100 x 1250 x1750 mm(含柜子) | ||
重量 | 550Kg |
配置清单
序号 | 名称 | 规格 | 数量 |
1. | 切割机主机 | Fcut 400系列 | 1台 |
2. | 立式柜子 | / | 1台 |
3. | 循环过滤水箱120L | / | 1台 |
4. | 不锈钢快速夹具 | / | 1套 |
5. | 树脂切割片 | Φ400 | 2片 |
6. | 切割润滑液 | 2L | 2桶 |
7. | 管路及配套附件 | / | 1套 |
8. | 配套工具 | / | 1套 |
9. | 合格证、保修卡、说明书 | / | 1套 |
