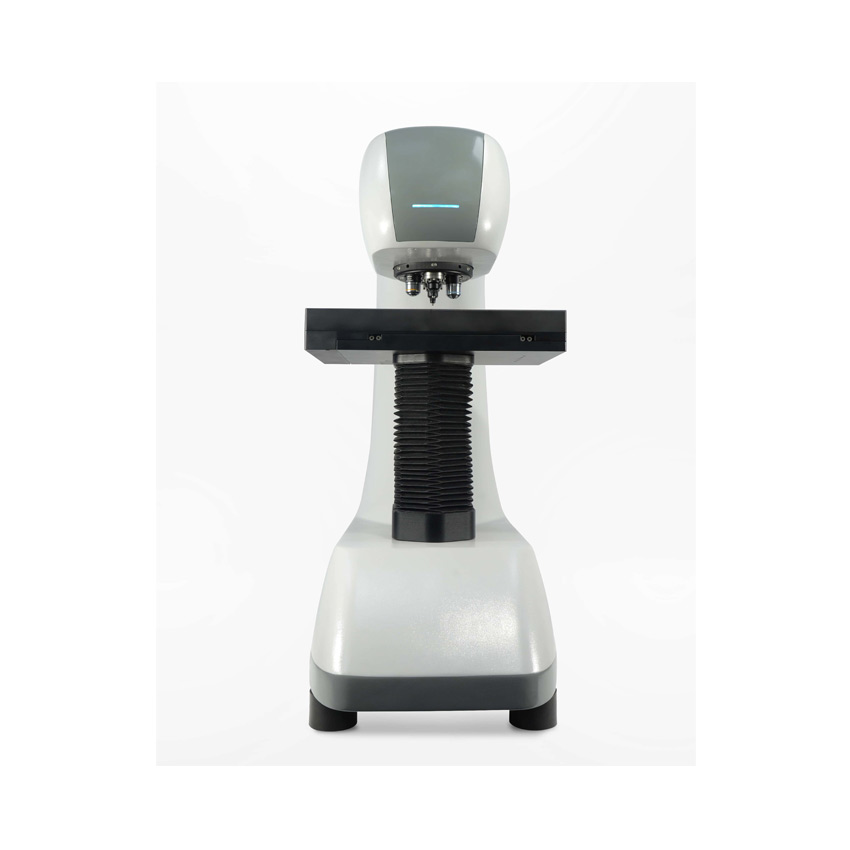

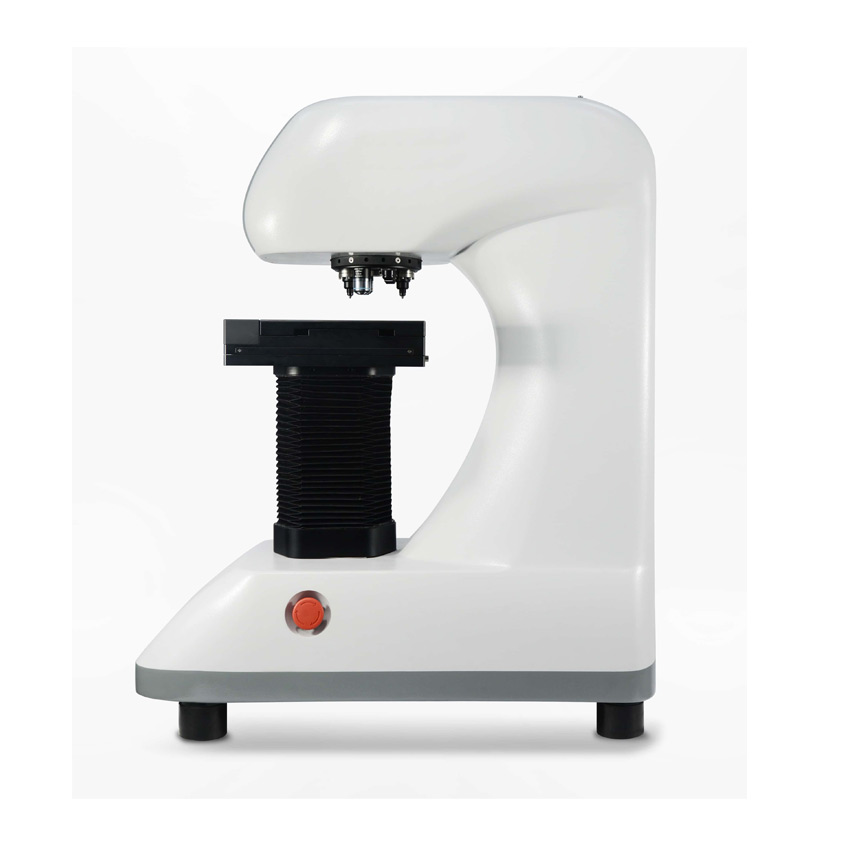

Fness V系列 维氏硬度计
Fness V系列显微/维氏硬度计具采用了匠心独运的载荷促动系统，利用计算机控制的力加载系统，电控闭环技术和先进的力传感器技术进行全自动闭环加载，使得仪器在应用各个载荷进行测试时，都能获得精 准的试验力，加之配合其它优质机械和光学部件，从而获得令人满意的精度、可靠性和重复性，达到十分精确的GR&R结果。
同时，Fness V系列显微/维氏硬度计采用先进的传感器装载技术，使得硬度计具有宽泛的载荷范围，从0.005kgf~2kgf/0.2kgf~62.5kgf，满足显微维氏、维氏、努氏、小负荷布氏标尺的测试需要。
改进了传统硬度测试方法，采用超高精度的滚珠丝杆，自动Z轴，在Fness硬度测试系统，让全系列产品标配自动聚焦功能，缩短测试时间的同时，更避免了传统手动聚焦模式下的人为误差影响。
Fness硬度测试系统，提供一种高端的用户界面，适用于布氏、洛氏、维氏、努氏等硬度的测试。其内包含了大多数先进的硬度测试功能，而操作却极为简便，对操作者的操作技巧要求不高，仅需数秒（而不是几分钟）即可引导操作者完成测试程序的设定。通过点击鼠标或触摸屏，便可进行常规功能、复杂任务和先进工作流程的操作。
Fness硬度测试系统包含有许多创新的软件功能，包括：文件存储，测试程序设置和存储，图像缩放，自动对焦，上下限设置，硬度值转换，系统设置和（远程）控制，阵列测试（CHD/Nht/Rht）以及多种保证测试结果再现性的应用。
典型示例如下
标尺设定，测试方法，上下限，转换标尺，图表，文件存储，测试程序保存，图像缩放，图像全屏，阵列测试，数控工作台控制，聚焦控制，Z轴控制，自定义程序等。
技术特点
先进的测试方法
单点测试——该功能允许用户在任何所需位置进行单独点的测试。无论显示屏正在显示的是显微图像还是全景图像，都可以直接开始测试程序。
连续测试——一条或多条测试点的轨迹坐标可以预先设定并储存下来。无论显示屏正在显示的是显微图像还是全景图像，都可以直接开始测试程序。
CHD/Nht/Rht 测试——根据标准规定进行规范化的CHD/Nht/Rht测试。无论显示屏正在显示的是显微图像还是全景图像，都可以直接开始测试程序。可单独为Nht测试设置额外的核心点硬度。
技术参数
产品名称 型号 | 单点自动维氏硬度计 Fness V02625A | 全自动维氏硬度计 Fness V02625CA | 单点自动显微硬度计 Fness V2000A | 全自动显微硬度计 Fness V2000CA |
硬度标尺 | 维氏、努氏、布氏 | 显微维氏、努氏、布氏 |
载荷范围 | 200gf~62.5kg | 5gf~2000gf |
加载系统 | 力传感器，力反馈控制，闭环系统 |
电动转塔 | 六工位；双压头工位(双压头工位同时激活)，四物镜工位（2.5x、5X、10X、20X、50X、100X可选） |
压头 | 符合ISO / ASTM标准压头，标配维氏压头（努氏、布氏压头可选） |
标配物镜 | 10X、20X | 10X、50X |
光学系统 | 高清800w像素视频系统 |
维氏标尺 | HV0.2、HV0.3、HV0.5、HV1、HV2、HV3、HV5、HV10、HV20、HV30、HV50 | HV0.005、HV0.006、HV0.007、HV0.008、HV0.009、HV0.01、HV0.015、HV0.02、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2 |
努氏标尺 | HK0.2、HK0.3、HK0.5、HK1、HK2 | HK0.01、HK0.015、HK0.02、HK0.025、HK0.05、HK0.1、HK0.2、HK0.3、HK0.5、HK1、HK2 |
布氏标尺 | HB1/1、HB1/1.25、HB1/2.5、HB1/5、HB1/10、HB2.5/6.25、HB2.5/7.8125、HB2.5/15.625、HB2.5/31.25、HB2.5/62.5、HB5/25、HB5/31.25、HB5/62.5 | HB1/1、HB1/1.25 |
电子系统 | 高品质嵌入式系统控制器，MS Windows®操作系统，自动和手动测量 |
测试循环 | 全自动，半自动，手动 |
载荷精度 | 载荷在 200gf – 2000gf范围之内时≤±0.5% |
显示精度 | 0.01 HV/HK/HB |
聚焦方式 | 自动聚焦、电动聚焦双模式 |
硬度转换 | 根据ASTM E140、ISO18265、GB/T 1172转换各种标尺 |
统计分析 | 测试次数，最 大值，最小值，平均值，最 大差，标准偏差 随着新数据的产生而实时更新 |
测试数据 | PDF、EXCEL、WORD、TXT |
数据存储 | 可扩展固态硬盘, mSSD系统 |
数据接口 | USB, RJ45-LAN, WLAN, RS-232，蓝牙，3轴数控电动X-Y工作台接口 |
保荷时间 | 默认10秒，用户自定义1-999秒（增量为1秒） |
测试空间 | 最 大升降高度：200mm，最 大半径（喉深）：170mm |
Z轴移动 | 丝杆升降式，全自动升降，自动聚焦 |
工作台 | 100mm*100mm， 行程25*25mm | 260mm*250mm，行程120*120mm，定位精度≤5um | 100mm*100mm， 行程25*25mm | 260mm*250mm，行程120*120mm，定位精度≤5um |
操作温度 | 10℃~35℃，无凝结 |
环境湿度 | 10% - 90%RH， 无凝结 |
仪器尺寸 | 525mm x 323mm x 773mm |
仪器重量 | 75kg |
功率 | 100W |
电源 | 100VAC - 240VAC, 50/60Hz, 单相 |
配置清单
产品名称 型号 | 单点自动维氏硬度计 Fness V02625A | 全自动维氏硬度计 Fness V02625CA | 单点自动显微硬度计 Fness V2000A | 全自动显微硬度计 Fness V2000CA |
硬度计主机 | 试验力：200gf~62.5kgf | 试验力：200gf~62.5kgf | 试验力：5gf~2000gf | 试验力：5gf~2000gf |
6工位转塔 | √ | √ | √ | √ |
2.5 X物镜 | ○ | ○ | ○ | ○ |
5 X物镜 | ○ | ○ | ○ | ○ |
10X物镜 | √ | √ | √ | √ |
20X物镜 | √ | √ | ○ | ○ |
50X物镜 | ○ | ○ | √ | √ |
100X物镜 | ○ | ○ | ○ | ○ |
压头激活 | 2个工位 | 2个工位 | 2个工位 | 2个工位 |
维氏压头 | √ | √ | √ | √ |
1mm球压头 | ○ | ○ | ○ | ○ |
2.5mm球压头 | ○ | ○ | ○ | ○ |
5mm球压头 | ○ | ○ | ○ | ○ |
努氏压头 | ○ | ○ | ○ | ○ |
保险丝 | 2个 | 2个 | 2个 | 2个 |
可调支脚 | 4个 | 4个 | 4个 | 4个 |
工作台 | 100mm*100mm， 行程25*25mm | 260mm*250mm，行程120*120mm，定位精度≤5um | 100mm*100mm， 行程25*25mm | 260mm*250mm，行程120*120mm，定位精度≤5um |
Fness 硬度测试系统 | √ | √ | √ | √ |
全自动硬化层深度测量软件 | ○ | √ | ○ | √ |
全自动阵列测试软件 | ○ | √ | ○ | √ |
维氏硬度块 | √ | √ | √ | √ |
