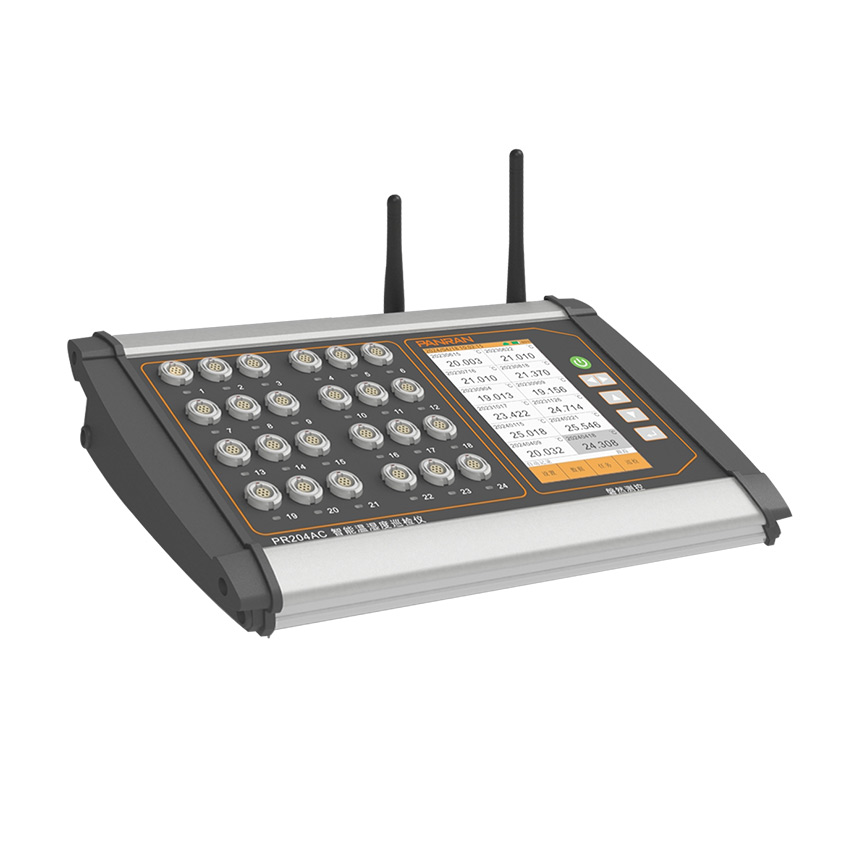

PR204系列智能温湿度巡检仪

PR204系列智能温湿度巡检仪采用智能连接器连接各类热电偶、热电阻及湿度变送器。智能连接器内部集成有参考端传感器及存储器，与传感器组合后可整体使用，从而实现智能识别、归类、编辑传感器的功能，大幅提高了巡检仪的智能化水平。
此外，巡检仪使用嵌入式操作系统，无需其它外设即可实现巡检配置、数据查看、传感器修正、数据统计、曲线显示等操作。使用云计量功能后可以在线进行热处理炉、温（湿）环境实验设备的控温偏差、温度场、湿度场、均匀性、波动性等参数的自动测试与分析。

产品特点

1、自锁式智能连接器

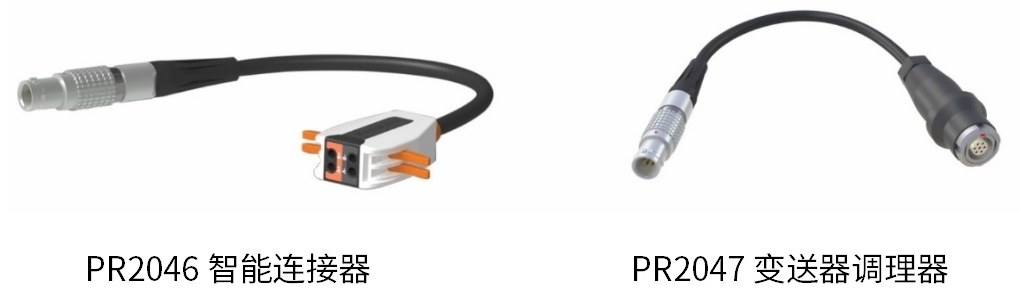

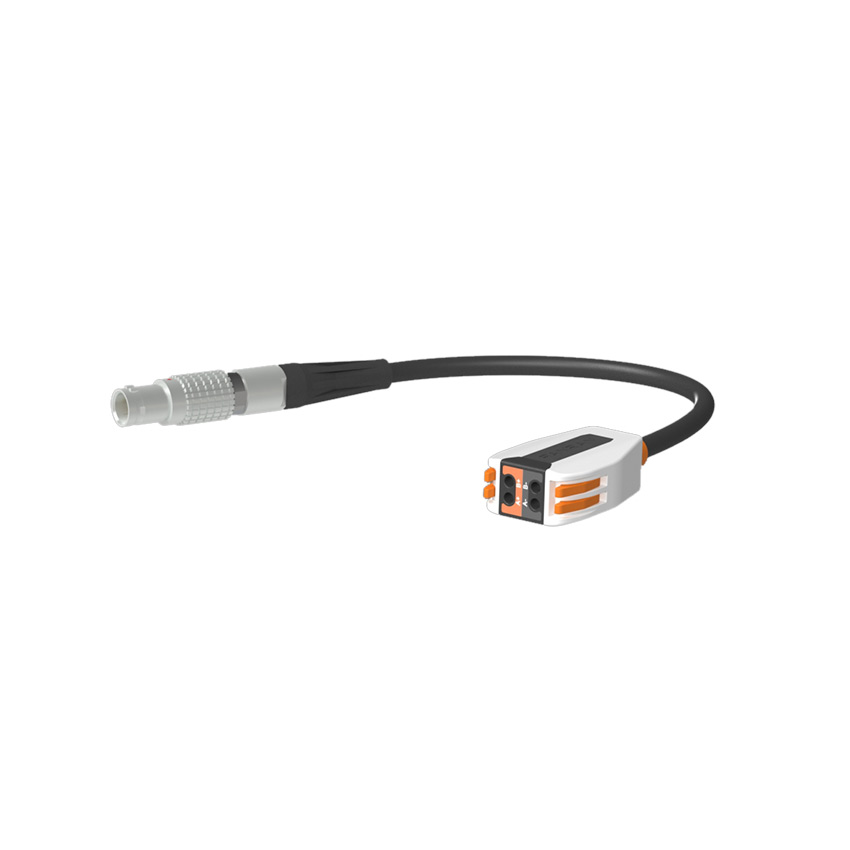

使用PR2046智能连接器与热电偶、热电阻、湿度传感器连接并组成的智能传感器。智能连接器具有自锁式插孔，可快速、可靠连接传感器测试线。内部集成的温度传感器及存储器可用于热电偶参考端的测量及传感器编号、修正值等数据存储。

2、传感器智能识别

智能传感器插入巡检仪任意通道后，巡检仪自动加载传感器数据，并按类型和连接次序对通道自动分类、排序，无需进行额外配置。

3、具有24路多功能通道

任意通道均支持11种热电偶、四线制Pt100及0～1V输出的湿度或其它类型的变送器测量。并可将测量通道分为最多四组进行操作、管理、存储，便于同时测量多台被校设备的使用情况。

4、通道切换采用机械式继电器阵列

不会因漏电流引起额外的电学测量误差，从而获得优异的通道一致性。采用继电器结构的另一优势是信号回路可承受250V AC电压误入，并能够有效抑制恶劣工况下的浪涌电压冲击。

5、高数据可靠性

内置工业级FLASH存储器用于保存每次巡检操作的原始数据，数据可查看、复制，但不可更改。巡检操作时还可将数据同时保存在外部U盘中，通过双重备份的方式提高数据的安全性及可靠性。

6、封闭式结构设计

采用铝合金外壳，安全防护等级达到IP64,可在粉尘、振动等恶劣环境下长期使用。

7、采用可拆卸智能锂电池组

满电状态下可持续运行10小时以上，内置的电池管理系统可根据实时功耗情况准确预估剩余使用时间，并可提供包括电池循环次数、充放电状态等诊断信息。

8、物联网功能

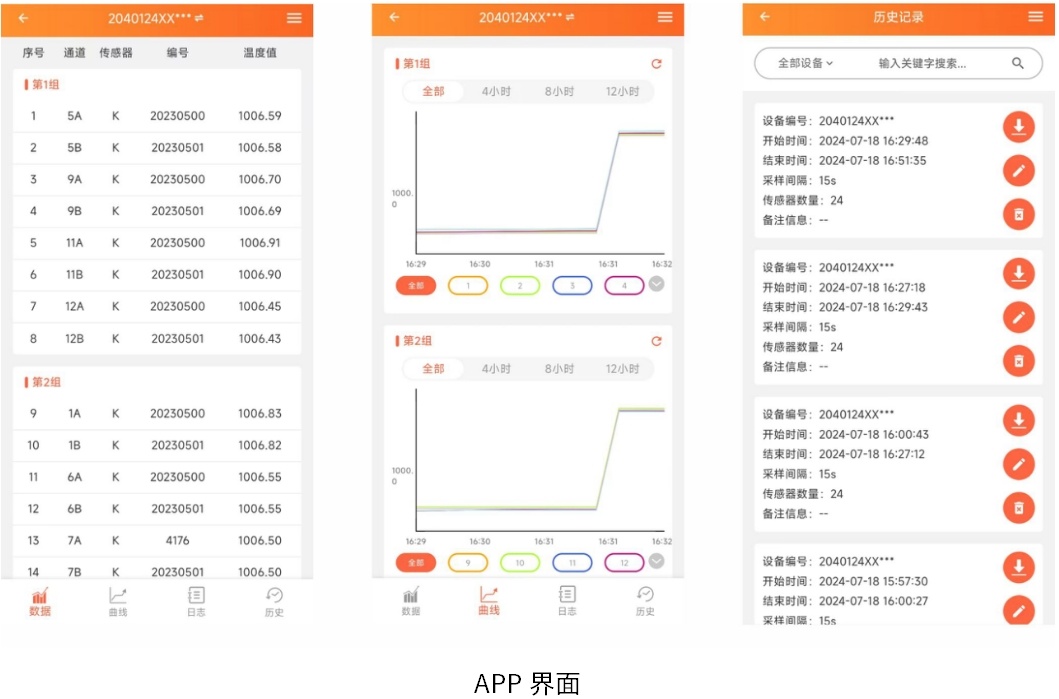

内置蓝牙及Wifi模块，可以与磐然智慧计量手机APP配合使用，能够实现联网设备的远程实时监控、记录、数据输出、报警等功能；历史数据云端存储，方便查询及数据处理；软件具有丰富的权限配置模块，使用单位可以自主管理本单位的账号，支持开通多用户同时在线以及配置不同用户权限级别。


技术参数

型号	PR204系列
重量	1.6kg(不含充电器和智能连接器)	工作温度	-5℃～45℃
尺寸	300mm×185mm×50mm	工作湿度	0～80%RH,非冷凝
电池类型	PR2038 7.4V 3000mAh 智能电池组	预热时间	10分钟预热后有效
持续时间	≥10小时	校准周期	1年

温度技术参数

温度参数	量程	测量范围	准确度	分辨率	备注
	S	100.0℃～1768.0℃	600℃时，0.9℃ 1000℃时，0.9℃	0.01℃	符合ITS-90温标包含参考端补偿误差
	R	100.0℃～1768.0℃	600℃时，0.9℃ 1000℃时，0.9℃
	B	250.0℃～1820.0℃	1300℃时，1.0℃
	K	-100.0℃～1300.0℃	≤600℃时，0.6℃ ＞600℃时，0.1%RD
	N	-200.0℃～1300.0℃
	J	-100.0℃～900.0℃
	E	-90.0℃～700.0℃
	T	-150.0℃～400.0℃
	Pt100	-150.00℃～800.00℃	0℃时，0.08℃ 300℃时，0.11℃ 600℃时，0.16℃	0.001℃	输出1mA 激励电流
	湿度	1.00%RH～99.00%RH	0.1%RH	0.01%RH	不包含变送器误差

电学技术参数

电学参数	量程	测量范围	分辨率	准确度	采样速度
	70mV	-5mV～70 mV	0.1uV	0.01%RD+7uV	高速：0.2 S/通道中速：0.5 S/通道低速：1.0 S/通道
	1V	0V～1V	0.1mV	0.5mV	高速：0.2 S/通道中速：0.5 S/通道低速：1.0 S/通道
	400Ω	0Ω～400Ω	1mΩ	0.01%RD+0.005%FS	高速：0.5 S/通道中速：1.0 S/通道低速：2.0 S/通道

注1：以上参数测试环境为23±5℃。
注2：电压相关量程输入阻抗≥50MΩ，电阻测量输出激励电流≤1mA。

相关规程

序号	执行标准/规范代号	标准/规范名称
1	JJF 1101-2019	环境试验设备温度、湿度参数校准规范
2	JJF 1564-2016	温湿度标准箱校准规范
3	JJF 1376-2012	箱式电阻炉校准规范
4	JJF2019-2022	液体恒温试验设备温度性能测试规范
5	AMS2750	AEROSPACE MATERIAL SPECIFICATION (R)Pyrometry （航空航天材料规范高温测量）
6	HB 5425-2012	航空制件热处理炉有效加热区测定方法
7	GB/T 9452-2023	热处理炉有效加热区测定方法
8	GB/T 5170.1-2016	电工电子产品环境试验设备检验方法
9	GB/T 5170.8-2017	环境试验设备检验方法：盐雾试验设备
10	GB/T 5170.2-2017	环境试验设备检验方法：温度试验设备
11	GB/T 5170.5-2016	电工电子产品环境试验设备检验方法
12	HB 6783.3-93	军用机载设备气候环境试验箱（室）检定方法
13	JB/T 5520-91	干燥箱技术条件
14	QJ 1428A-2012	热处理炉温控制与测量
15	GJB 509B-2008	热处理工艺质量控制

产品选型

功能/型号	PR204AS	PR204AC
RS232	●	●
BlueTooth	-	●
Wifi	-	●
云计量功能	-	●
