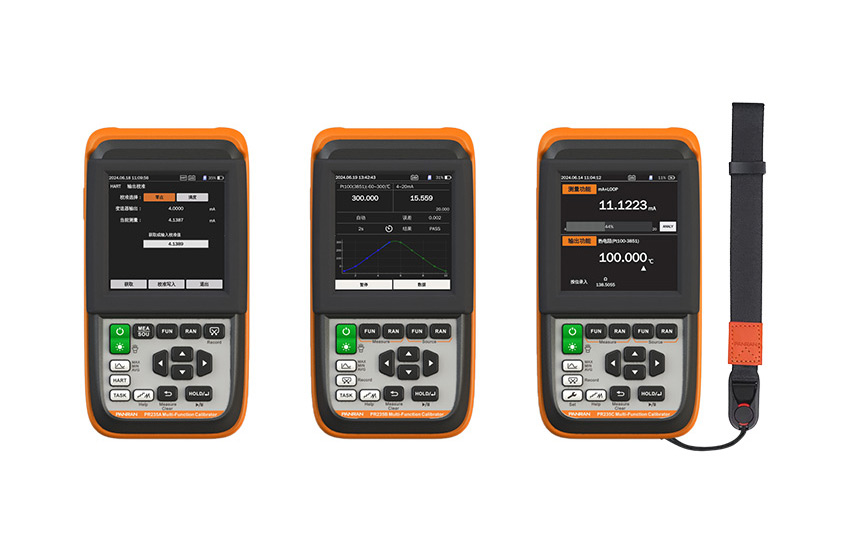

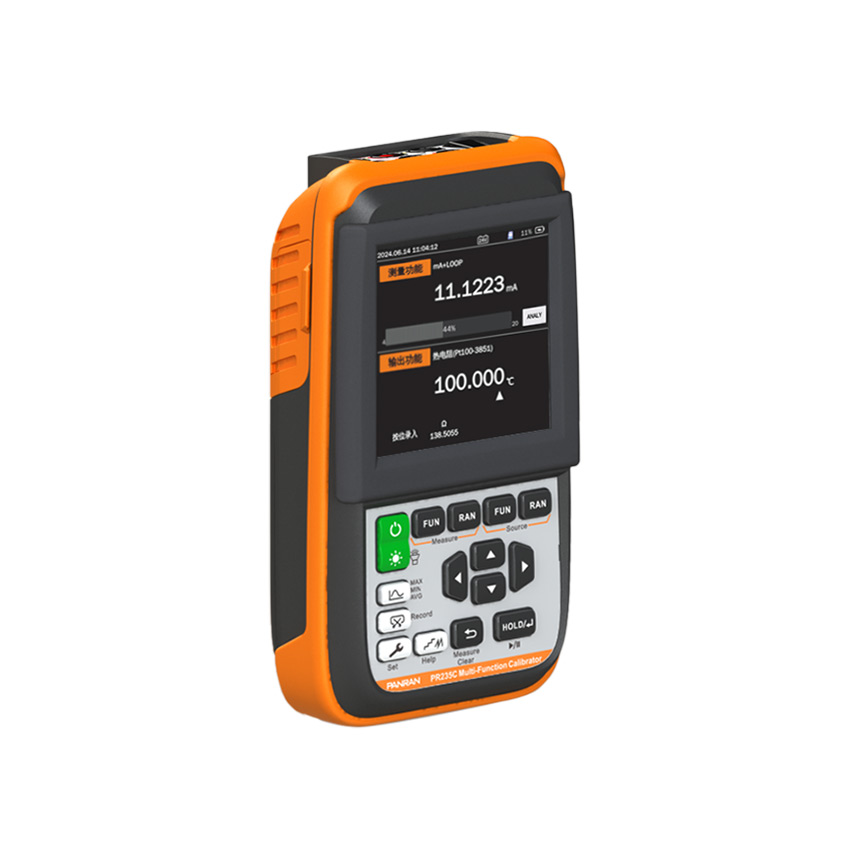

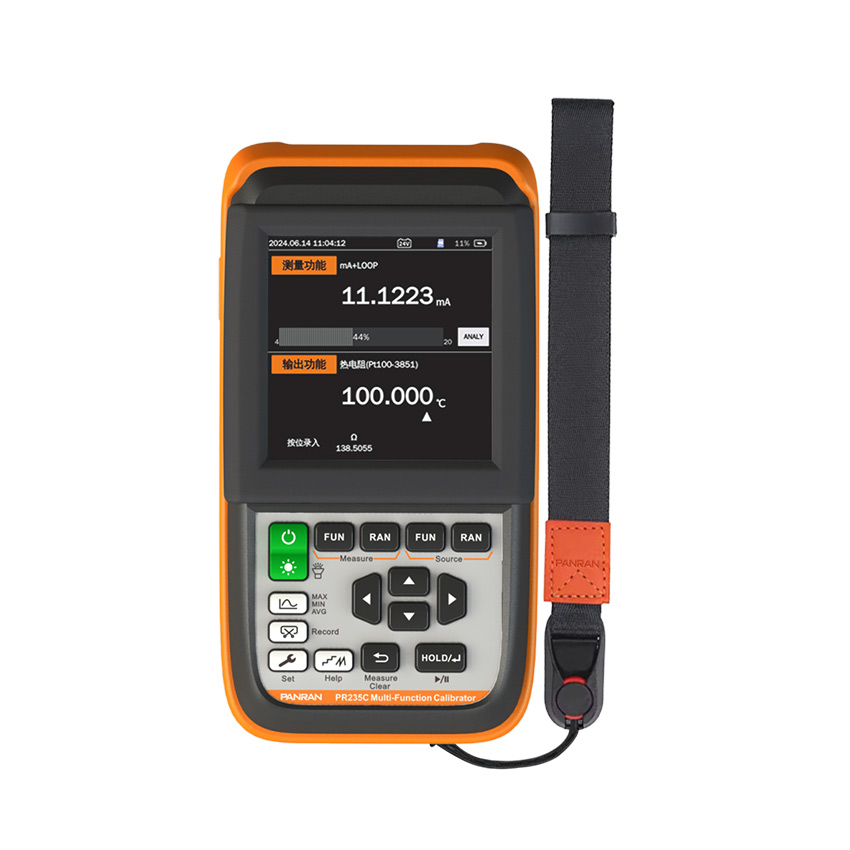

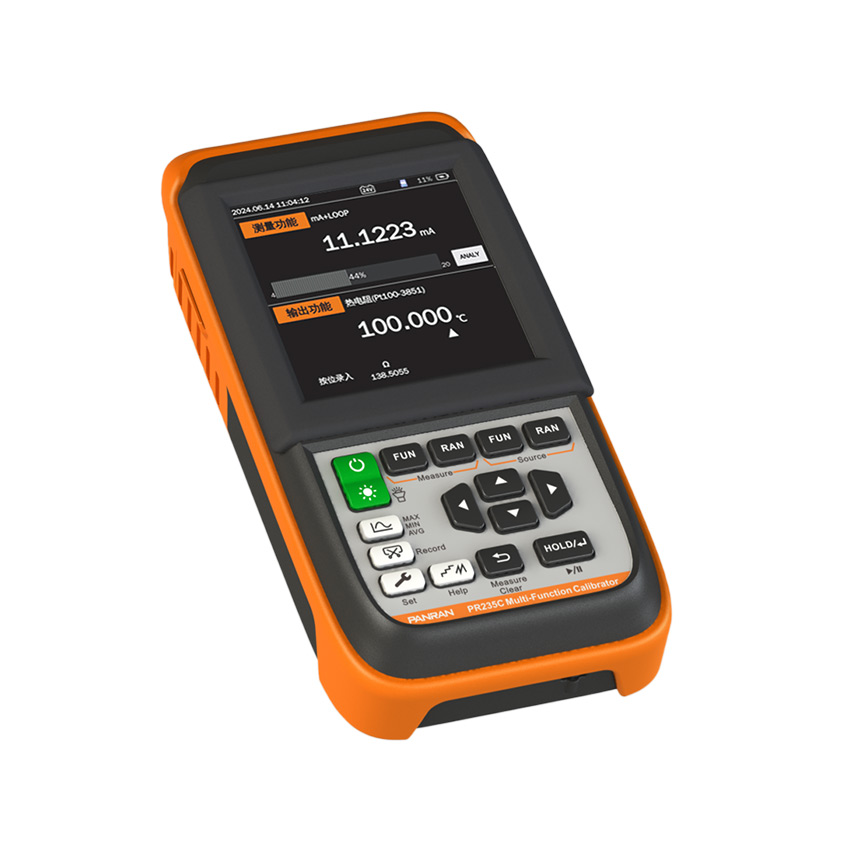

PR235系列 多功能校验仪
PR235系列多功能校验仪可进行多种电学值及温度值的测量与输出，内置隔离LOOP电源。采用智能操作系统，结合触摸屏与机械按键的组合操作方式，功能丰富且操作简便。硬件方面采用了全新的端口防护技术，能够实现测量及输出端口300V过压防护，为现场校准工作带来更为卓越的安全性和更为便捷的操作性。
产品特点
卓越的端口防护性能

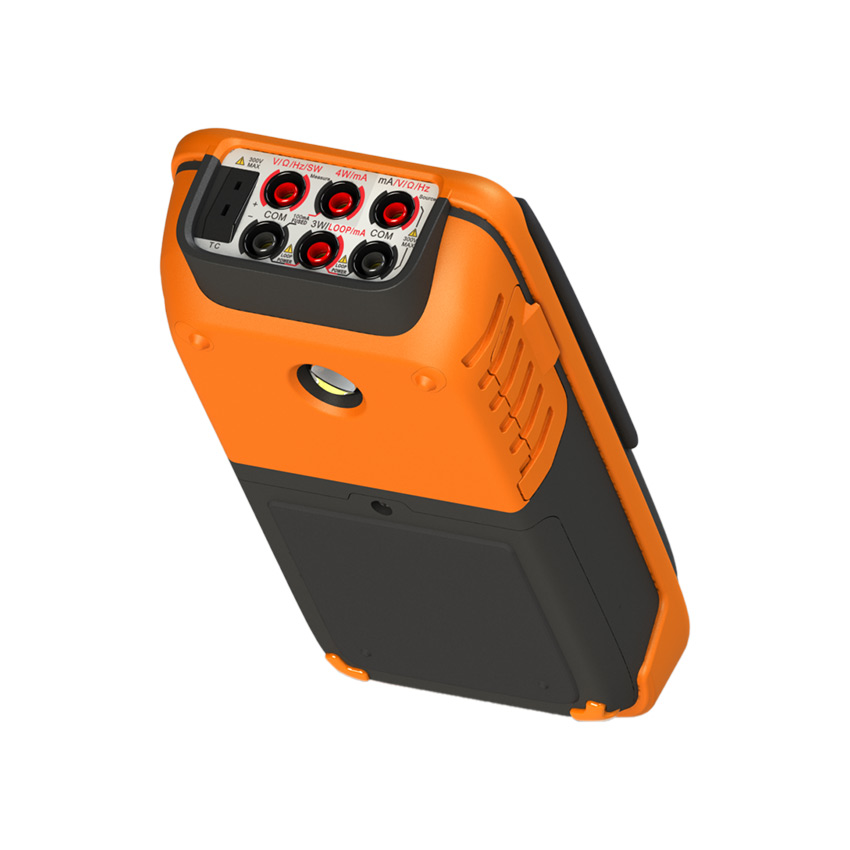

输出与测量端子均可承受最高300V AC高压误入，而不会造成硬件损坏。长期以来，现场仪表的校准工作通常需要操作人员谨慎的区分强电弱电，接线错误可能引起严重的硬件损坏，而新的硬件防护设计为保护操作人员和校验仪提供了有力保障。
人性化设计
采用嵌入式智能操作系统，支持滑屏等操作，在简化操作界面的同时具有丰富的软件功能。采用触摸屏+机械按键的人机交互方式，电容式触摸屏可带来媲美智能手机的操作体验，而机械按键在恶劣环境或佩戴手套的情况下有助于提高操作的准确性。此外，校验仪还设计了为光线不足环境提供照明的手电筒功能。
三种参考端模式
可选择内置、外置、自定义三种参考端模式，外置模式下可以自动匹配智能参考端。智能参考端内置具有修正值的温度传感器，采用碲铜材质，使用时可根据需求组合使用或者拆分为两个独立的夹具，夹口的独特设计使其能够轻松咬接常规线材及螺母，以更加便捷的操作获得更加准确的参考端温度。
测量智能化
电学测量具有自动量程，并在测量电阻或者热电阻功能时自动识别被测连接方式，省去测量过程中选择量程及接线方式的繁琐操作。
多样化的输出设定方式
可通过触摸屏键入数值，也可通过按键按位设定数值，还具有斜坡、阶跃、正弦三种步级功能，并可自由设定步级的周期和步长。
计量工具箱
内置多个小程序，可以进行热电偶、热电阻温度值与电量值正反变换，并支持20余种物理量不同单位的相互换算。
曲线显示及数据分析功能
可作为数据记录仪使用，实时记录、显示测量曲线，并对记录数据进行标准差、最大、最小、平均值等多样化的数据分析。
任务功能（A型、B型）
内置温度变送器、温度开关、温度仪表的校准任务应用，现场可快速创建任务或选择模板，自动进行误差判定，任务完成后可输出校准过程及结果数据。
HART通讯功能（A型）
内置250Ω电阻，配合内置隔离型LOOP电源，无需其它外设即可与HART型变送器通讯，并能够对其内部参数进行设置或者调修。
扩展功能(A 型、B型)

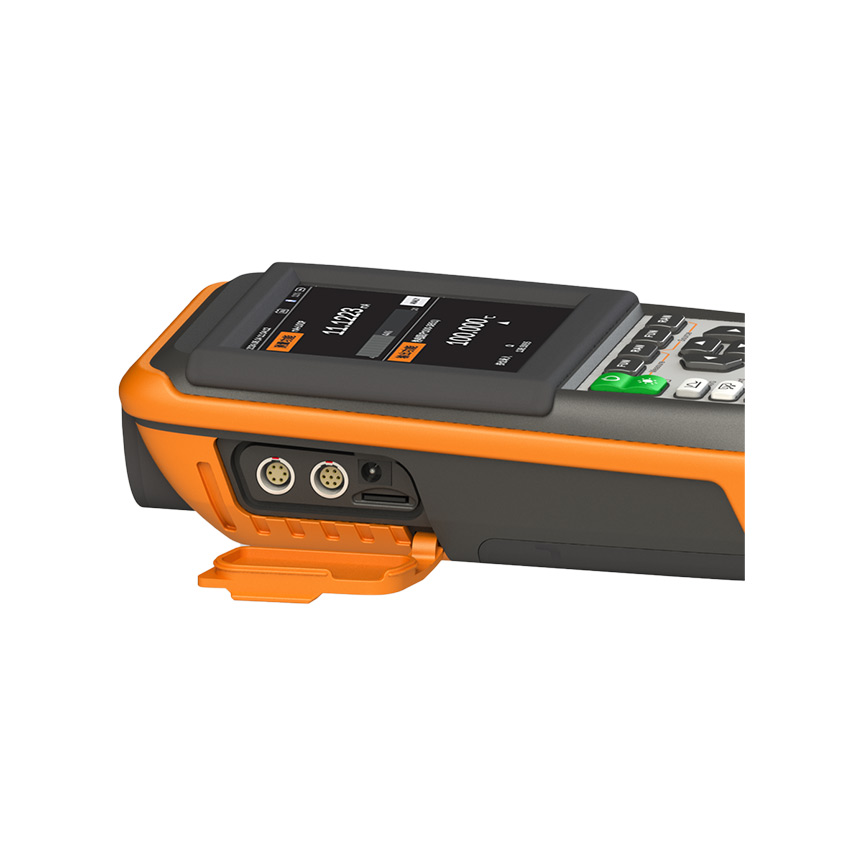

支持压力测量、湿度测量等模块，在不影响原测量、输出功能的基础上，模块插入端口后校验仪自动识别并进入三屏模式。
主要功能列表
软件功能 | 硬件功能 |
■ 测量量程自动切换，测量电阻线制自动匹配 ■ 可选内置/外置/自定义参考端补偿 ■ 支持智能参考端 ■ 测量温度传感器支持多点温度修正(A型、B型) ■ 测量标准温度传感器支持证书值溯源(A型、B型) ■ 测量热敏电阻可设定多组参数，支持Steinhart-Hart、B mode计算温度系数 ■ 手动/自动斜坡、阶跃、正弦输出，参数可设定 ■ 测量数据曲线显示 ■ 测量数据实时分析 ■ 可选℃、℉、K ■ 任务功能 ■ HART通讯功能 ■ 蓝牙通讯功能（A型、B型） ■ 电池使用寿命、健康度及剩余使用时间预估 ■ 中英文界面 ■ 截屏功能 ■ 固件升级 ■ 帮助功能 | ■ 电压、电流、电阻、频率功能的测量与输出 ■ 11种热电偶、11种热电阻信号的测量与输出 ■ 标准铂电阻及标准热电偶信号的测量(A型、B型) ■ 两线、三线、四线制电阻测量 ■ 热敏电阻测量 ■ 开关量、ρ值测量 ■ 内部多位置点温度实时监测 ■ 输出功能负载异常监测 ■ 支持外部模块扩展 ■ 低电势碲铜端子 ■ 隔离LOOP电源 ■ 内置250Ω电阻（A型） ■ 支持TF卡存储器 ■ 手电筒功能 ■ 智能锂电池 ■ 防尘、防水等级IP63 |
技术参数
电学技术参数
测量功能 |
功能 | 量程 | 范围 | 分辨力 | 准确度 | 备注 |
电压 | 100mV | -120.0000mV～120.0000mV | 0.1μV | 0.015%RD+0.005mV | 输入阻抗 ≥500MΩ |
1V | -1.200000V～1.200000V | 1.0μV | 0.015%RD+0.00005V |
50V | -5.0000V～50.0000V | 0.1mV | 0.015%RD+0.002V | 输入阻抗≥1MΩ |
电流 | 50mA | -50.0000mA～50.0000mA | 0.1μA | 0.015%RD+0.003mA | 10Ω检流电阻 |
四线电阻 | 100Ω | 0.0000Ω～120.0000Ω | 0.1mΩ | 0.01%RD+0.007Ω | 1.0mA激励电流 |
1kΩ | 0.000000kΩ～1.200000kΩ | 1.0mΩ | 0.015%RD+0.00002kΩ |
10kΩ | 0.00000kΩ～12.00000kΩ | 10mΩ | 0.015%RD+0.0002kΩ | 0.1mA激励电流 |
三线电阻 | 量程、范围、分辨力与四线电阻相同,100Ω量程准确度在四线电阻的基础上增加 0.01%FS。1kΩ和 10kΩ量程准确度在四线电阻的基础上增加0.005%FS。 | 注1 |
两线电阻 | 量程、范围、分辨力与四线电阻相同，100Ω量程准确度在四线电阻的基础上增加 0.02%FS。1kΩ和10kΩ量程准确度在四线电阻的基础上增加0.01%FS。 | 注2 |
标准温度 | SPRT25、SPRT100，分辨力0.001℃，详见表1。 |
|
热电偶 | S、R、B、K、N、J、E、T、EA2、Wre3-25、Wre5-26，分辨力0.01℃，详见表3。 |
|
热电阻 | Pt10、Pt100、Pt200、Cu50、Cu100、Pt500、Pt1000、Ni100（617）、Ni100（618）、Ni120、Ni1000，分辨力0.001℃，详见表1。 |
|
频率 | 100Hz | 0.050Hz～120.000Hz | 0.001Hz | 0.005%FS | 输入电压范围： 3.0V～36V |
1kHz | 0.00050kHz～1.20000kHz | 0.01Hz | 0.01%FS |
10kHz | 0.0500Hz～12.0000kHz | 0.1Hz | 0.01%FS |
100kHz | 0.050kHz～120.000kHz | 1.0Hz | 0.1%FS |
ρ值 | 1.0%～99.0% | 0.1% | 0.5% | 100Hz、1kHz有效 |
开关量 | / | ON/OFF | / | / | 触发延时≤20mS |
注1：三根测试线应尽量使用相同的规格，从而确保测试线具有相同的线电阻；
注2：应注意测试线的线电阻对测量结果的影响，可以通过并联测试线的方法减小线电阻对测量结果的影响。
注3：以上技术参数基于环境温度23℃±5℃。
输出功能 |
功能 | 量程 | 范围 | 分辨力 | 准确度 | 备注 |
电压 | 100mV | -20.0000mV～120.0000mV | 0.1μV | 0.015%RD+0.005mV | 最大负载电流10mA |
1V | -0.20000V～1.20000V | 1.0μV | 0.015%RD+0.00005V |
10V | -2.0000V～12.0000V | 0.1mV | 0.015%RD+0.0005V |
电流 | 30mA | -0.000mA～31.000mA | 1.0μA | 0.015%RD+0.002mA | 使用内置LOOP供电 |
电阻 | 400Ω | 0.000Ω～400.000Ω | 1mΩ | 0.015%RD+0.1Ω | (0.1～0.4)mA激励 |
0.015%RD+0.05Ω | (0.4～0.8)mA激励 |
0.015%RD+0.02Ω | (0.8～1.2)mA激励 |
0.015%RD+0.02Ω | (1.2～5.0)mA激励 |
4kΩ | 0.00000kΩ～4.00000kΩ | 10mΩ | 0.015%RD+0.002kΩ | (0.05～0.08)mA激励 |
0.015%RD+0.0003kΩ | (0.08～0.12)mA激励 |
0.015%RD+0.0005kΩ | (0.12～0.3)mA激励 |
热电偶 | S、R、B、K、N、J、E、T、EA2、Wre3-25、Wre5-26，分辨力0.01℃，详见表3。 |
|
热电阻 | Pt10、Pt100、Pt200、Cu50、Cu100、Pt500、Pt1000、 Ni100（617）、Ni100（618）、Ni120、Ni1000，分辨力0.001℃，详见表2。 |
|
频率 [注1] | 1kHz | 0.000050kHz～1.200000kHz | 0.001Hz | 0.015%RD+0.00005kHz | 支持脉冲计数功能 |
100kHz | 0.005kHz～120.000kHz | 1.0Hz | 0.04%RD+0.05kHz | 设定值≤50kHz |
0.07%RD+0.05kHz | 设定值>50kHz |
LOOP | 隔离电源，输出电压24V±0.5V，负载能力30mA，纹波＜20mVp-p | / |
注1：占空比设定范围：0.1%～99.9%，幅值设定范围：0V～12V，脉冲功能最大计数值99999；
注2：以上技术参数基于环境温度23℃±5℃。
温度技术参数
表1 测量热电阻功能 |
量程 | 范围 | 准确度[注1][注2] |
SPRT25 | -189.344℃～660.323℃ | 0.08℃@-100℃；0.1℃+0.012%RD@(0～660.323)℃ |
SPRT100 | -189.344℃～660.323℃ | 0.07℃@-100℃；0.09℃+0.02%RD@(0～660.323)℃ |
Pt100（3851/3916） | -200℃～850℃ | 0.05℃@-200℃；0.07℃@-100℃；0.09℃+0.02%RD@(0～850)℃ |
Pt200 | -200℃～850℃ | 0.03℃@-200℃；0.05℃@-100℃；0.07℃+0.02%RD@(0～850)℃ |
Pt500 | -200℃～370℃ | 0.02℃@-200℃；0.04℃@-100℃；0.05℃+0.018%RD@(0～370)℃ |
Pt1000 | -200℃～850℃ | 0.05℃@-200℃；0.07℃@-100℃；0.09℃+0.02%RD@(0～850)℃ |
Cu50 | -50℃～150℃ | 0.05℃@-50℃；0.06℃+0.01%RD@(0～150)℃ |
Cu100 | -50℃～150℃ | 0.07℃@-50℃；0.09℃+0.02%RD@(0～150)℃ |
Ni100（617） | -60℃～180℃ | 0.07℃ |
Ni120（672） | -80℃～310℃ | 0.05℃@-80℃；0.06℃@(0～310)℃ |
Ni1000 | -60℃～250℃ | 0.08℃ |
Ni100（618） | -60℃～180℃ | 0.07℃ |
表2 输出热电阻功能 |
量程 | 范围 | 准确度[注1][注2] |
Pt100 (3851/3916) | -200℃～850℃ | 0.05℃@-200℃；0.07℃@-100℃；0.09℃+0.02%RD@(0～850)℃ |
Pt200 | -200℃～270℃ | 0.03℃@-200℃；0.05℃@-100℃；0.07℃+0.02%RD@(0～270)℃ |
Pt500 | -200℃～850℃ | 0.15℃@-200℃；0.17℃@-100℃；0.2℃+0.025%RD@(0～850)℃ |
Pt1000 | -200℃～850℃ | 0.08℃@-200℃；0.1℃@-100℃；0.12℃+0.025%RD@(0～850)℃ |
Cu50 | -50℃～150℃ | 0.15℃ |
Cu100 | -50℃～150℃ | 0.1℃ |
Ni100（617） | -60℃～180℃ | 0.07℃ |
Ni120（672） | -80℃～310℃ | 0.06℃ |
Ni1000 | -60℃～250℃ | 0.1℃@-60℃；0.1℃-0.007%RD@(0～250)℃ |
Ni100（618） | -60℃～180℃ | 0.065℃ |
注1：以上技术参数根据相应电学量程技术参数计算得出。
注2：Pt100、Pt200、Cu50、Cu100量程采用1.0mA激励电流，Pt500、Pt1000量程采用0.1mA激励电流。
表3 测量/输出热电偶功能 |
量程 | 范围 | 准确度[注1][注2] |
测量 | 输出 |
S | -50℃～1768℃ | 1.0℃@(-10～200)℃；
0.6℃@(200～1500)℃； 0.7℃@(1500～1768)℃； |
R | 1.2℃@(-10～100)℃；0.7℃@(100～200)℃； 0.6℃@(200～1768)℃； |
B | 0℃～1820℃ | 1.2℃@(400～600)℃；
0.9℃@(600～800)℃； 0.7℃@(800～1000)℃；
0.6℃@(1000～1820)℃； |
K | -200℃～1372℃ | -270℃～1372℃ | 0.2℃@(-100～700)℃；
0.3℃@(700～1100)℃； 0.4℃@(1100～1372)℃； |
N | -200℃～1300℃ | -270℃～1300℃ | 0.3℃@(-100～0)℃；0.2℃@(0～700)℃； 0.3℃@(700～1100)℃；
0.4℃@(1100～1300)℃； |
J | -210℃～1200℃ | 0.3℃@(-200～-150)℃；
0.2℃@(-150～900)℃； 0.3℃@(900～1200)℃； |
E | -200℃～1000℃ | -270℃～1000℃ | 0.3℃@(-200～-150)℃；
0.2℃@(-150～1000)℃； |
T | -200℃～400℃ | -270℃～400℃ | 0.4℃@(-200～-100)℃；
0.2℃@(-100～400)℃； |
Wre3-25 | 0℃～2315℃ | 0.5℃@(0～400)℃；0.4℃@(400～900)℃； 0.5℃@(900～1200)℃；
0.6℃@(1200～1600)℃； 0.9℃@(1600～2100)℃；
1.3℃@(2100～2315)℃； |
Wre5-26 |
EA2 | -50℃～800℃ | 0.1℃@(-10～300)℃；
0.2℃@(300～800)℃； |
注1：以上技术参数根据相应电学量程技术参数计算得出。
注2：准确度不包括参考端补偿误差，内置补偿需配合TC插头使用，并增加0.3℃参考端补偿误差。
产品选型
通用技术参数
项目 | 参数 |
型号 | PR235A | PR235B | PR235C |
任务功能 | √ | √ | x |
标准温度测量 | √ | √ | x |
测量温度传感器支持多点温度修正 | √ | √ | x |
蓝牙通讯 | √ | √ | x |
HART功能 | √ | x | x |
内置250Ω电阻 | √ | x | x |
外观尺寸 | 200mm×110mm×55mm |
质量 | 790g |
屏幕规格 | 4.0英寸工业触控屏，分辨率720×720像素 |
电池容量 | 11.1V 2800mAh可充电锂电池 |
持续工作时间 | ≥13小时 |
工作环境 | 工作温度范围：（5～35）℃，非冷凝 |
供电要求 | 220VAC±10%，50Hz |
校准周期 | 1年 |
注：√代表包含此功能，×代表无此功能 |
