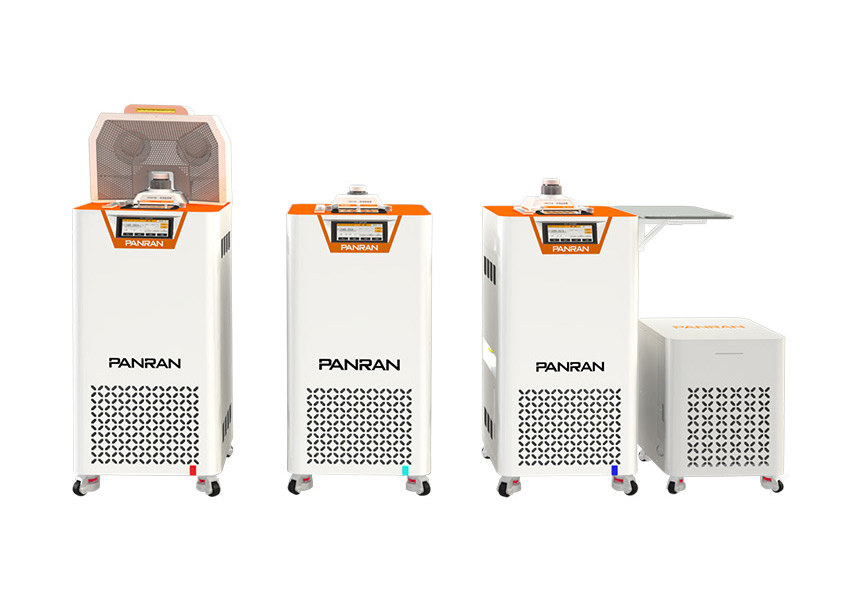

PR570系列 标准恒温槽
PR570系列标准恒温槽采用磐然新一代温度控制技术，以PR2602温度控制器为核心，使用全新的恒温及逻辑控制算法，结合全新的介质循环结构，具有卓越的温度计量特性以及优异的智能化操作体验。全系列包括三个温度段的产品，温度范围覆盖-40℃~300℃。与传统恒温槽相比，在计量特性、易用性、网络化与智能化等方面有着显著的优势。
产品特点
更小的体积、更大的工作腔
PR570系列产品结构紧凑，为了同时校准更多的温度传感器，全系列产品均使用方形工作腔，其有效工作面积相比同尺寸的圆形工作腔扩大近30%。而与此同时，紧凑、新颖的结构设计大幅减小了外部尺寸，其占地面积相比传统恒温槽减小30%，体积减小40%，相同的实验室空间可放置更多数量，提高工作效率。
优异的温度均匀性
温度均匀性是恒温源最为重要的计量特性，方形工作腔的使用对温度均匀性的提高带来了新的挑战，通过设计全新的大扭矩直流搅拌系统，结合内部结构的优化设计使得工作介质可在循环过程中进行更为充分的混合，从而获得更加均匀、稳定的工作腔温度场。
优异的温度波动性
循环及热平衡结构通常会对该参数产生重要影响，PR570系列产品可根据不同的SV及环境温度自动匹配搅拌电机转速、散热量等参数以达到最优的当前工况。以PR573系列产品为例，其在50℃~100℃范围工作时的温度波动性小于0.003℃。
更宽的温度范围
PR573系列标准恒温槽配备了辅助散热系统，在不同工况下可以调整的工作腔的保温和散热能力，因此可在更大温度范围内达到热平衡，使用通用工作介质的情况下，其可控温度范围可达50℃~300℃。
定速升降温功能

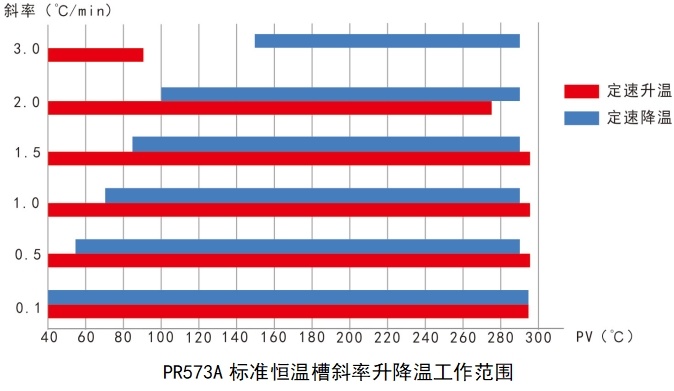

全系产品均具有定速升温功能，其中A型产品具有定速降温功能，该功能的全自动运行依赖于精密机械泵及辅助降温回路的使用。以PR573A型产品为例，定速升降温设定范围0.1℃/min~3.0℃/min，支持1.0℃/min速率的温度范围可覆盖70℃~290℃。
智能化控制和安全性
控制核心采用磐然自研第四代PR2602温度控制器，可根据工况智能控制压缩机、电磁阀、电源等部件的启停、各类泵、风机、电机的转速等，以达到最优的控温效果。控制器可监控分布于各个关键部位的多种传感器，并实时计算各输入参数是否处于正常范围，以确保恒温槽时刻处于安全运行状态。
丰富的软件功能
除显示和设定实时温度、曲线、波动度及控温参数，还提供了诸多实用功能，如全屏显示功能，可以在较远距离清晰的观察当前实时温度；云计量功能，可以通过手机APP远程查看当前运行状况，且可依据温度、波动度等参数设置提醒功能。
丰富的选配件

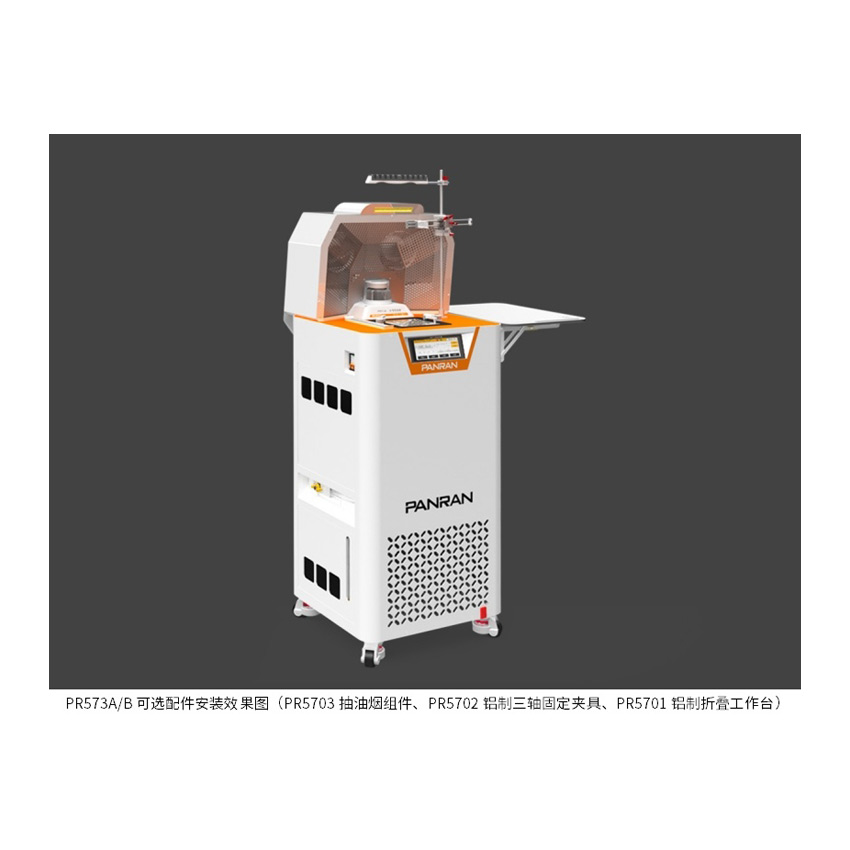

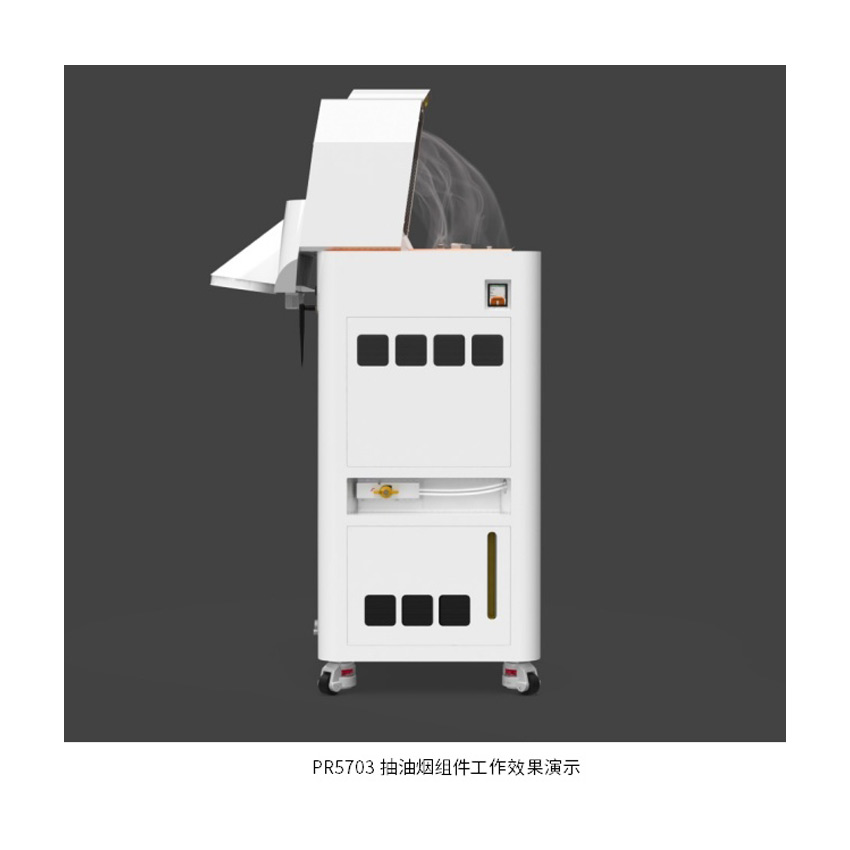

工作腔左侧设计有传感器周转架便于临时放置校准后的传感器。此外，标配了多种形态的法兰盘以应对不同需求的被校传感器，法兰盘的插孔可对传感器进行三点锁紧，而无需额外的固定措施。还可选装PR5701铝制折叠工作台、PR5702铝制三轴固定夹具、及PR5703抽油烟组件用于解决非标传感器的固定、放置空间与高温排烟问题。
技术参数
主要功能列表
软件功能 | 硬件功能 |
■ PV、SV等控温参数的设定及显示 ■ 控温参数自整定功能 ■ 实时温度、功率曲线显示 ■ 温度波动度计算 ■ 自定义报警温度上下限 ■ 自动/手动补充介质 ■ 全屏显示模式 ■ 基于温度与功率的安全报警 ■ 水三相点瓶冻制（PR571、PR572） | ■ 方形工作腔 ■ 介质补充采用自吸式齿轮泵 ■ 搅拌采用直流调速电机 ■ 辅助散热系统 ■ 传感器周转架 ■ 多种法兰盘 ■ 搅拌电机、储油箱超温保护开关 ■ 选装部件 |
产品选型
1、通用技术参数
项目\型号 | PR571A | PR571B | PR572B | PR573A | PR573B |
定速升温 | ● | ● | ● | ● | ● |
定速降温 | ● |
|
| ● |
|
云计量功能 | ○ | ○ | ○ | ○ | ○ |
RS232通讯 | ● | ● | ● | ● | ● |
温度控制范围 | -40℃~100℃ | -10℃~100℃ | (RT+20℃)~300℃ （注1） |
工作介质 | 防冻液 | 防冻液 | 甲基硅油 |
容积 | 20L（注2） | 20L+10L(储油箱) |
外观尺寸 （高×长×宽） | 1150mm× 516mm×516mm（注2） | 1130mm× 516mm×516mm | 1150mm× 516mm×516mm |
产品质量 （不包括介质） | 120kg（注2） | 105kg | 100kg | 115 kg | 100kg |
额定功率 | 3.6kW | 3.1kW | 2.3kW |
工作腔尺寸 （高×长×宽） | 450mm×130mm×130mm （中心位置最大高度530mm） |
显示屏 | 6.8英寸工业级触摸屏 分辨率1280x480像素 |
工作环境 | 工作温度范围：（5～30）℃，非冷凝 |
供电要求 | 220VAC±10%，50Hz |
注1：PR573可设定最低温度为35℃。

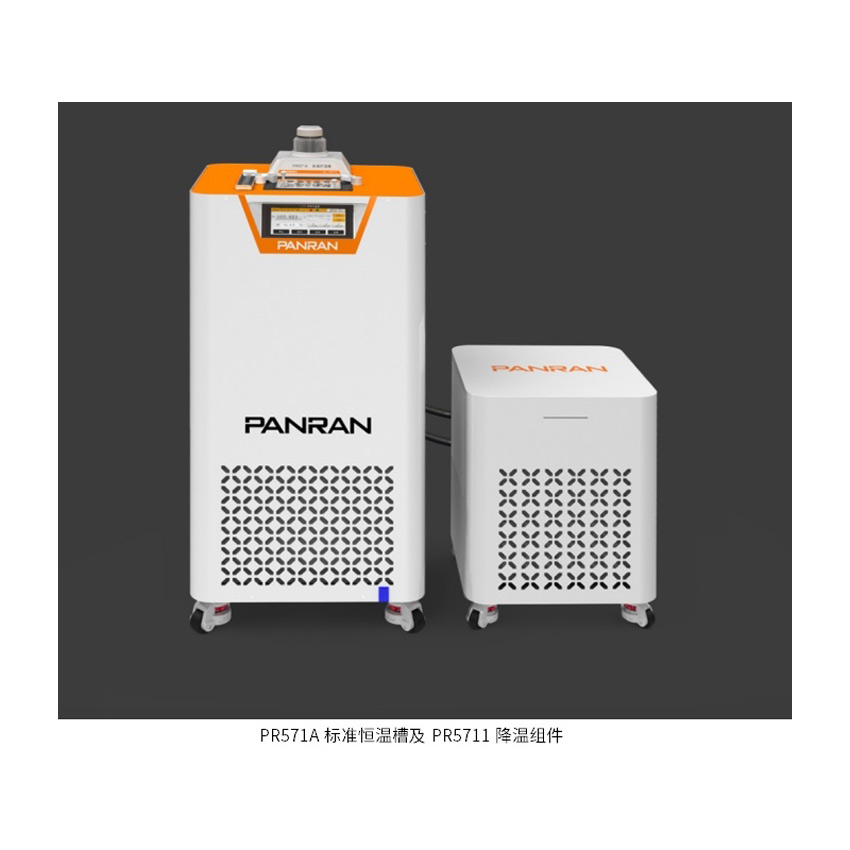

注2：尺寸、重量、容积不包括PR5711降温组件。
注3：●标配，○可选配。
2、温度技术参数（注1）
项目\型号 | PR571A/B | PR572B | PR573A/B |
控温准确度 | 0.05℃+0.07%RD |
温度均匀性 （注2） | 0.006℃@ -40℃ 0.006℃@ 0℃ 0.008℃@ 100℃ | 0.004℃ | 0.003℃@ 50℃ 0.005℃@100℃ 0.010℃@300℃ |
温度波动性 /10min | 0.008℃@ -40℃ 0.008℃@ 0℃ 0.006℃@ 100℃ | 0.006℃ | 0.003℃@ 50℃ 0.005℃@100℃ 0.010℃@300℃ |
定速升降温速率 | （0.1~1.0）℃/min | / | （0.1~3.0）℃/min |
升温时间 | 0℃~50℃ 25min -40℃~0℃ 20min | 0℃~50℃ 25min | 23℃~100℃ 30min 100℃~300℃ 90min |
A型降温时间 | 90℃~50℃ 21min 50℃~0℃ 38min 0℃~-40℃ 80min | / | 300℃~200℃ 12min 200℃~100℃ 28min 100℃~50℃ 23min |
B型降温时间 （注3） | 45℃~0℃ 35min 0℃~-40℃ 80min | 45℃~0℃ 40min | 300℃~200℃ 15min 300℃~100℃ 85min 300℃~50℃ 195min |
注1：以上技术参数的测试环境温度为23℃。
注2：包括工作腔四角在内，垂直与水平温度均匀性的最大值。均匀性受外部环境及供电质量影响略有差异。
注3：PR573B降温时需确保辅助油箱油位不低于下限，且介质温度与室温相同，降温过程无需手动介入。
