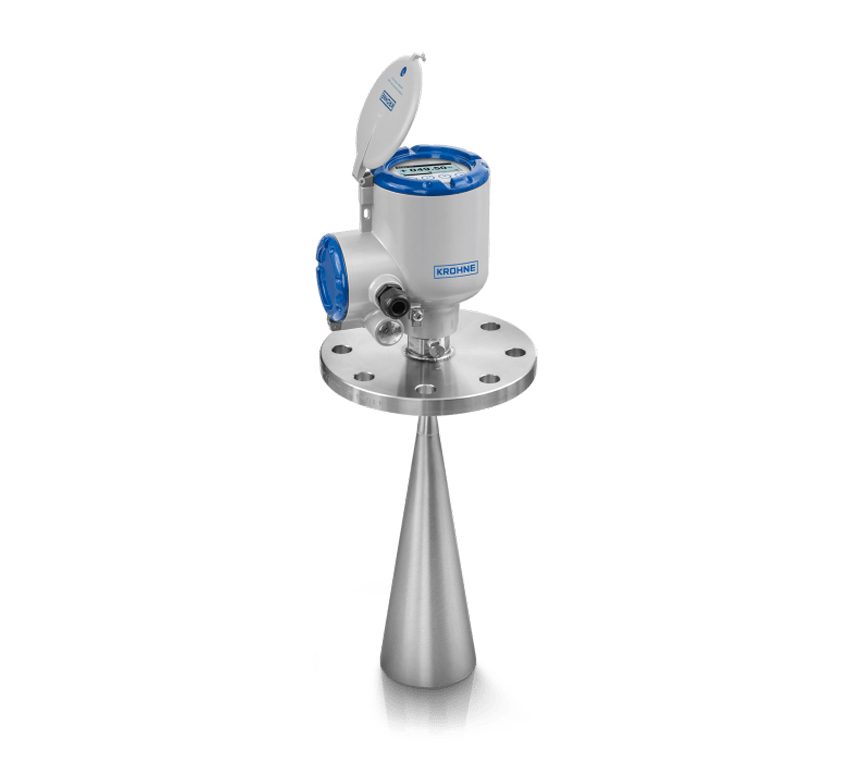

OPTIWAVE 5400 雷达液位计

OPTIWAVE 5400 是一款 24 GHz 雷达液位计，适用于基础过程应用中的液体。它尤其适用于化工、石化、电力和油气行业，实现连续地非接触式液位测量。它可以为冷凝工况和腐蚀性介质配备 PP 水滴型天线，也可以配置金属喇叭型天线。得益于高信号动态范围，该款 24 GHz 雷达的测量范围最大 100 m / 328 ft。

OPTIWAVE 5400 可以为快速变化的液位、密闭罐体或露天工况（如，坝、河流等）提供精确的测量。该款雷达液位计，可以取代高精度要求的基础应用中的雷达。它提供法兰型和螺纹型过程连接，可选天线延长管以适应各种安装接管的高度。它具备危险区域的防爆认证，丰富的仪表自诊断功能（遵循 NE 107）和 HART®7 通信。

产品特点

产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。

HART®7
PP 水滴型天线：
对冷凝液不敏感
小波束角（DN150 / 6″ 水滴型天线为 5°）
椭圆体的形状和光滑的表面，以减少挂料
PP法兰保护盘和天线延伸段包覆，用于腐蚀性的介质
新款 DN100 / 4" 水滴型天线，量程最大 80 m / 262.5 ft
316L 金属喇叭型天线，可选吹扫系统
即使是在空罐的状况下，OPTIWAVE 雷达物位计的 (TBM) 功能依然确保测量的可靠性:
科隆所研发的专用算法，可以滤除并补偿空罐状况下的罐底杂波反射。
无论罐体的尺寸、材质或几何形状如何，都可以快速便捷地进行 TBM 调试
精度：±2 mm / ±0.08″
天线延长管以适应各种安转接管长度
罐体空频谱功能可以消除罐内干扰
多种法兰型或螺纹型的过程连接可选
带 4 个按键和 LCD 背光的大屏显示；可通过磁棒进行仪表设置而无需开盖
免费提供 PACTware™、HART® DD 和 DTM 软件的全部功能
全面的自诊断，遵循 NAMUR NE 107
对于安全相关的应用，符合 IEC 61508 标准的SIL 2/3 安全等级

应用

通用

储罐、过程罐、批量罐（最高 100 m / 328 ft）和露天应用（坝、河流等）的液位测量
具有高精度要求的储罐以及过程罐
液位快速变化的工况 (≤60 m/min / 196.85 ft/min)

化工行业

醇类，如：甲醇、乙醇
溶剂、酸、碱
磷
添加剂
冷凝液
石灰浆

化工行业、油气行业

燃料
液压油和其他烃类

电力行业

过程用水、冷却水

技术参数

型号	OPTIWAVE 5200	OPTIWAVE 5400
频段	X-band（8.5~10.6GHz）	K-band（24~26GHz）
测量距离	30 米	100 米
精度	标准：±5mm；可选：±3mm	±2mm
外界压力的影响	实际外界压力与参考环境压力存在差异不会导致输出变化，参考环境压力遵循 EN 61298-1	实际外界压力与参考环境压力存在差异不会导致输出变化，参考环境压力遵循 EN 61298-1
外界温度的影响	输出漂移量：50ppm /°K	输出漂移量：50ppm /°K
参考环境条件遵循EN61298-1	温度：+15℃~+25℃ 压力：1013mbara±50mbar 相对空气湿度：60%±15% 测试目标物：消声室中的金属挡板	温度：+15℃~+25℃ 压力：1013mbara±50mbar 相对空气湿度：60%±15% 测试目标物：消声室中的金属挡板
介电常数	≥1.8；TBF≥1.1	≥1.4；TBF≥1.1
密封圈	FKM/FPM/EPDM/Kalrez6375 /PFA/PP/PTFE	FKM/FPM/EPDM/Kalrez6375 /PFA/PP/PTFE
天线形式	PTFE 喇叭天线配 PTFE 法兰保护盘/PP 喇叭天线配 PP 护套和螺纹过程连接/ 金属不锈钢（316L/316L+PTFE）喇叭天线/棒状天线（PP/316L+PTFE）/金属不锈钢（316L）导波天线	金属不锈钢（316L/316L+PTFE）喇叭天线/金属不锈钢（316L）抛物面天线/塑封天线（PP/PTFE）/棒状天线（PP/PTFE） / 水滴形（PP/316L+PTFE）天线/ PTFE 棒状天线配 316L 法兰或螺纹过程连接
中文菜单操作	是	是
外壳	铸铝（带聚氨酯涂层），可选 316L	铸铝（带聚氨酯涂层），可选 316L
过程连接材质	316L，其他材质咨询科隆	316L，其他材质咨询科隆
防护等级	IP66/IP68，NEMA 4X/6P	IP66/IP68，NEMA 4X/6P
输出	4~20mA+HART7/FF/PROFIBUS/MODBUS	4~20mA+HART7/FF/PROFIBUS/MODBUS
防爆	ATEX/IECEx/NEPSI Ex ia IIC T6 Ga/Gb + Ex iaD 20/21 T6；Ex d ia IIC T6 Ga/Gb + Ex iaD 20/21 tD A21 IP6X T6	ATEX/IECEx/NEPSI Ex ia IIC T6 Ga/Gb + Ex iaD 20/21 T6；Ex d ia IIC T6 Ga/Gb + Ex iaD 20/21 tD A21 IP6X T6
SIL	SIL2	SIL2/3
可选附件	PACTWARE 及蓝牙无线调试，吹扫系统，法兰保护盘，METAGLAS 防腐双密封，符合NAMUR 的仪表自诊断功能，最高 5 点标定证书， NACE 认证，静压测试报告，罐旁表，气候防护罩，信号防雷器	PACTWARE 及蓝牙无线调试，吹扫系统，法兰保护盘，万向节或 45°定向支架，METAGLAS 防腐双密封，符合NAMUR 的仪表自诊断功能，最高 5 点标定证书，NACE 认证，静压测试报告，罐旁表，气候防护罩，信号防雷器
