WDS100

佐格 风向传感器 WDS100

品牌名称：佐格

产品型号：WDS100

获取报价 加入询盘
产品规格
产品介绍
测量范围0°~360°，最大允许误差±2°
内含精密信号处理单元,支持在线校准
支持标准7位格雷码及0~5V模拟信号输出
支持RS485数字信号输出
全新磁感应传感器设计可有效避免传统光电编码器老化问题
紧凑型全铝机身，支持防冻加热功能
资料下载
索取PDF产品资料
渠道商
产品详情

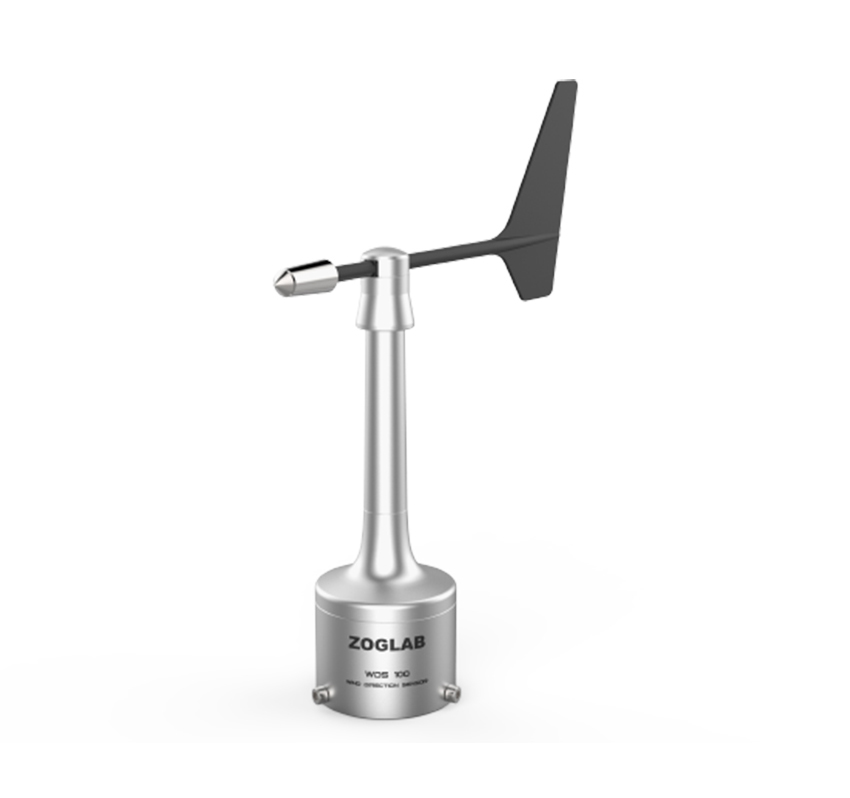

WDS100 风向传感器


WDS100风向传感器采用全新的磁感应设计检测风向角度，最大允许误差±2°，输出信号通过RS485、7位格雷码、0~5V模拟量直接与数据采集系统连接，可广泛用于气象、海洋、环境、机场、港口、工农业及交通等领域。
WDS100外形小巧精致，高强度的风向标、特殊的裙摆斜边、高效的较热方式，使用于各种恶劣环境。

产品特点

  • 测量范围0°~360°，最大允许误差±2°

  • 内含精密信号处理单元,支持在线校准

  • 支持标准7位格雷码及0~5V模拟信号输出

  • 支持RS485数字信号输出

  • 全新磁感应传感器设计可有效避免传统光电编码器老化问题

  • 紧凑型全铝机身，支持防冻加热功能


外形尺寸



技术参数

型号WDS100

风向测量范围

0~360°（风速为0.5~65m/s）

起动风速

＜0.5m/s

转换特征函数

格雷码输出A=0.2815×B（A=角度值，B=二进制码）

模拟输出A=0.072×U（A=角度值，U=模拟电压值【mv】）

最大允许误差

优于±2°（RS485）

优于±3°（7位格雷码输出）

优于±2°（0-5模拟输出）

分辨力

±0.5°（RS485）

±3°（7位格雷码）

±1°（0-5V模拟量）

安装风杆外径

50mm/52mm

工作电源

5~24VDC，20mA/1A（开启加热）

传感器输出电平

1≤+5mA 高态＞Uin-1.5V

1≥-5mA 低态＜1.5V

加热时工作温度

-50~55℃（-58~131℉）

贮存温度

-60~70℃（-76~158℉）

材质

外壳：铝合金

风向标：黑色玻纤尼龙

尺寸

295（H）×252（L）mm

风向标转动半径

172mm

重量

500g

安规认证

CE
