WT964095-E

佐格 95m/s强风测试风洞 WT964095-E

品牌名称：佐格

产品型号：WT964095-E

获取报价 加入询盘
产品规格
产品介绍
具备系统稳定、风场均匀、检修便捷等优点
采用矩形大尺寸入口稳定气流
开放式小型透明驻室（试验段），便于操作观察
扩压段以及风机进口处设置多级阻拦网
资料下载
索取PDF产品资料
渠道商
产品详情

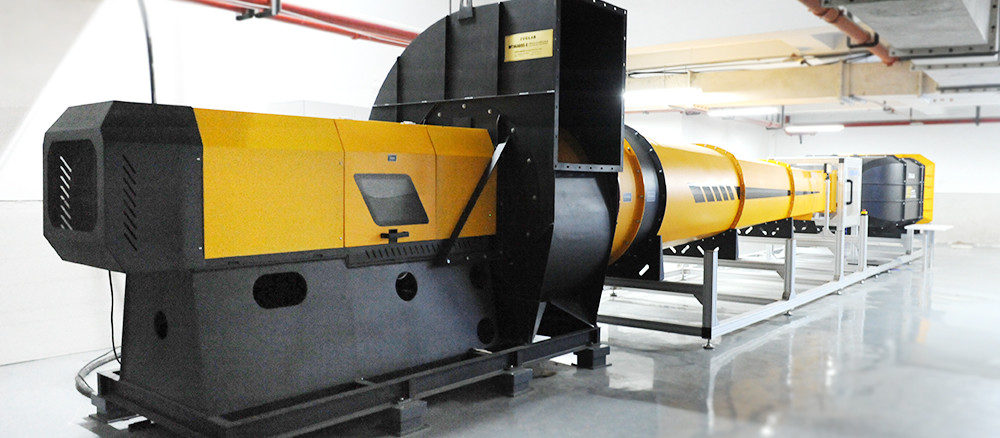

WT964095-E 95m/s强风测试风洞


强风测试风洞是用以检测极端环境中风传感器破坏性试验的装置，适用于三杯风速计、螺旋桨风速计、超声风速计等

风洞作用：进行风传感器检定校准前的测试，确认风传感器的风速上限，为海洋气象综合观测的准确性和完整性提供保障




* 系统亮点

 最高风速可达95m/s,具备系统稳定、风场均匀、检修便捷等优点

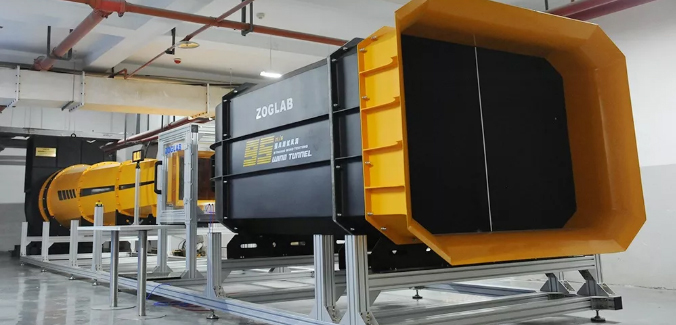

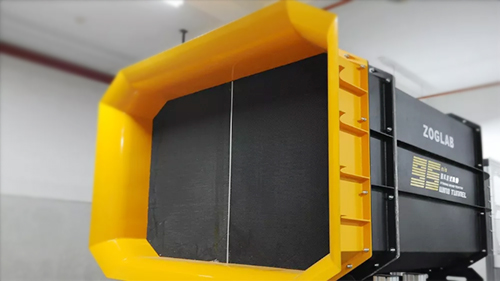

采用矩形大尺寸入口稳定气流
开放式小型透明驻室（试验段），便于操作观察
扩压段以及风机进口处设置多级阻拦网，人性化维护窗口设计



* 酷似“大黄蜂”的外形，霸气十足

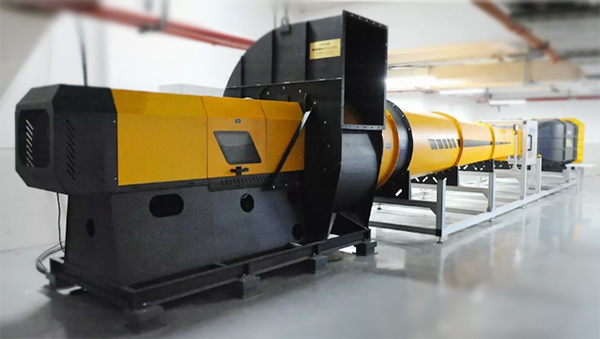

采用无轴阻流体垂直抛射技术，极大提高了风机功率的流速转化率

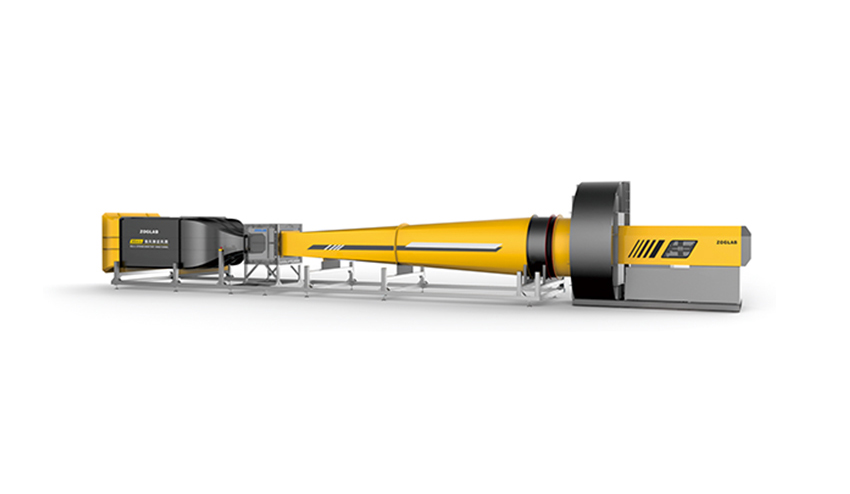

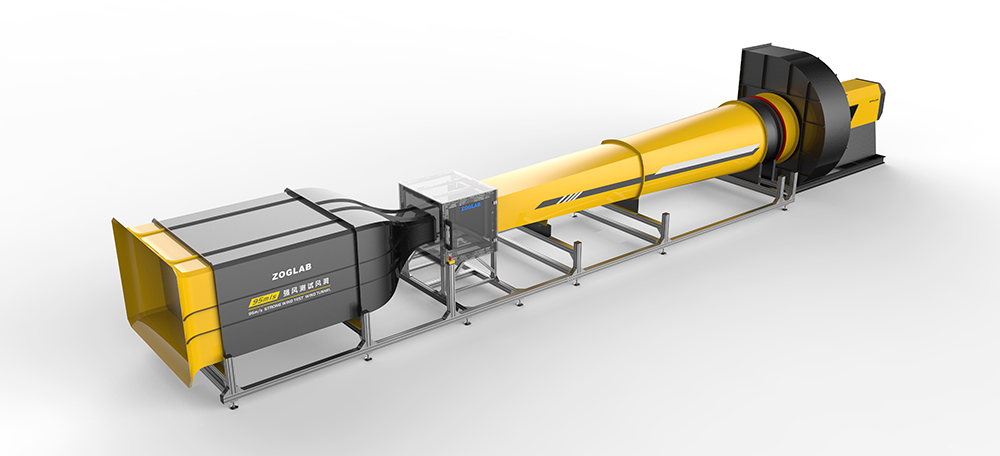

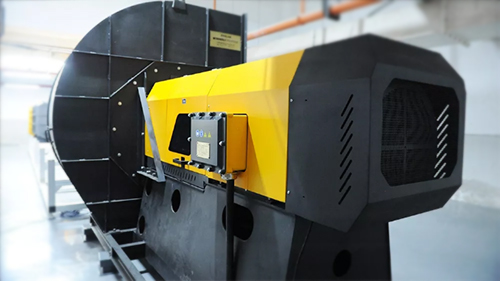

主体设计

符合流体力学的外尺寸设计，边角依然保持了硬朗的棱角及线条，整机充满力量感

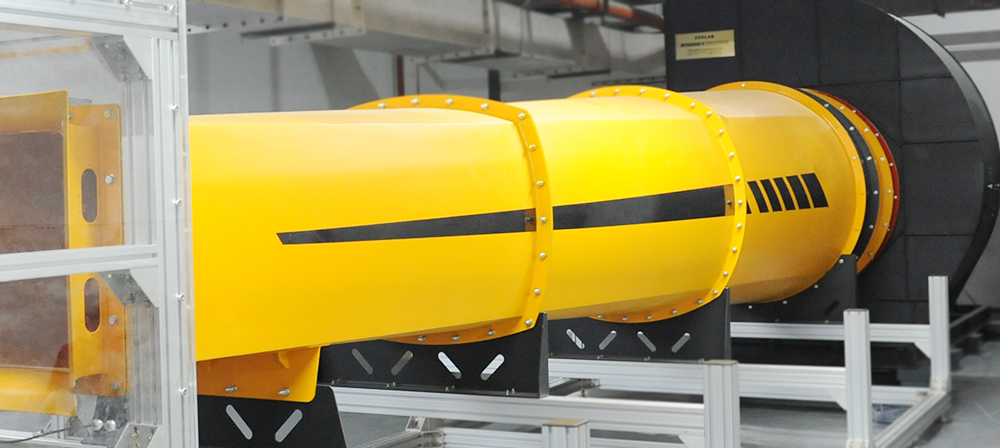

色彩搭配

风洞摆脱了严谨枯燥的实验室灰白风格，突破性使用了大面积鲜亮的明黄系洞体

搭配黑色设计更加彰显强悍稳重，凸显大型测试装置的警示效果



功能特点

*结构精简

占地空间小，建设费用低

高稳定气流，良好风场均匀性

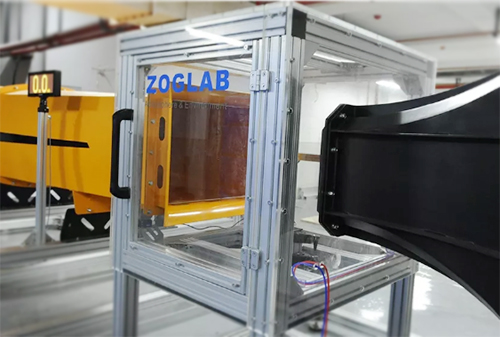

*测试空间大

测试驻室体积超1M³，可容纳大尺寸传感器检定或校准

全透明设计便于实时观察传感器运行状态



*多重防护

吸入式设计解决了碎片飞射等安全性隐患

一键紧急关闭功能，加倍防护突发情况

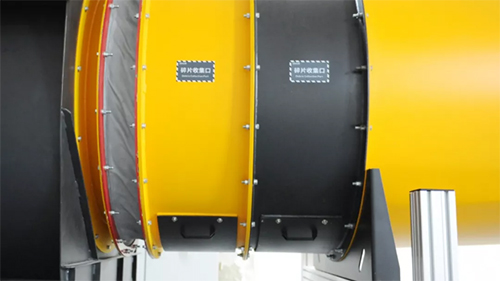

*双重拦网

防止传感器碎片损坏风机、阻尼网等组件

设有独立碎片清洁窗口，便捷清理

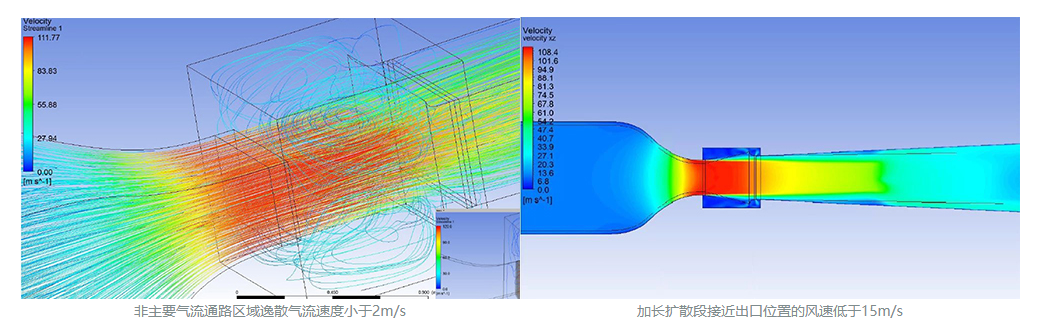

仿真验证

待检区域内流程均匀性良好

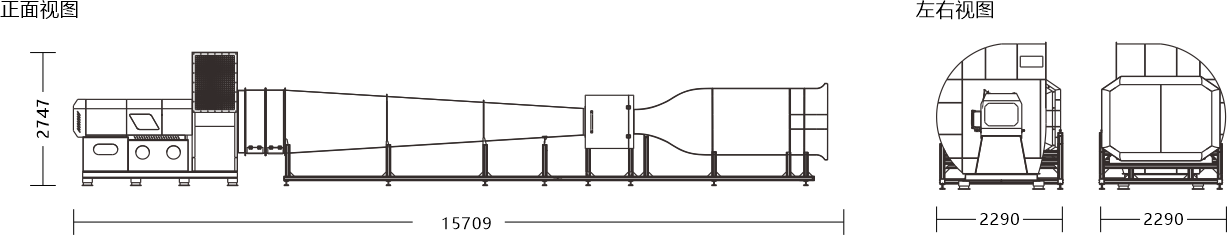

外形尺寸



技术参数

型号WT964095-E

工作段尺寸

600mm×400mm

工作段长度

737mm

收缩比

1:10

风速范围

0.5m/s~95m/s

紊流度

＜0.8%

流速稳定性

＜0.5%

流速均匀性

＜1%

气流偏角

≤1°

供电电源

AC 380V 三相四线制 50Hz

风机输出功率

160kW

工作环境

10℃~40℃，20%RH~90%RH（不结露）

贮存环境

-25℃~55℃，10%RH~90%RH（不结露）

外形尺寸

15709mmx2290mmx2747mm

整机重量

6000kg
