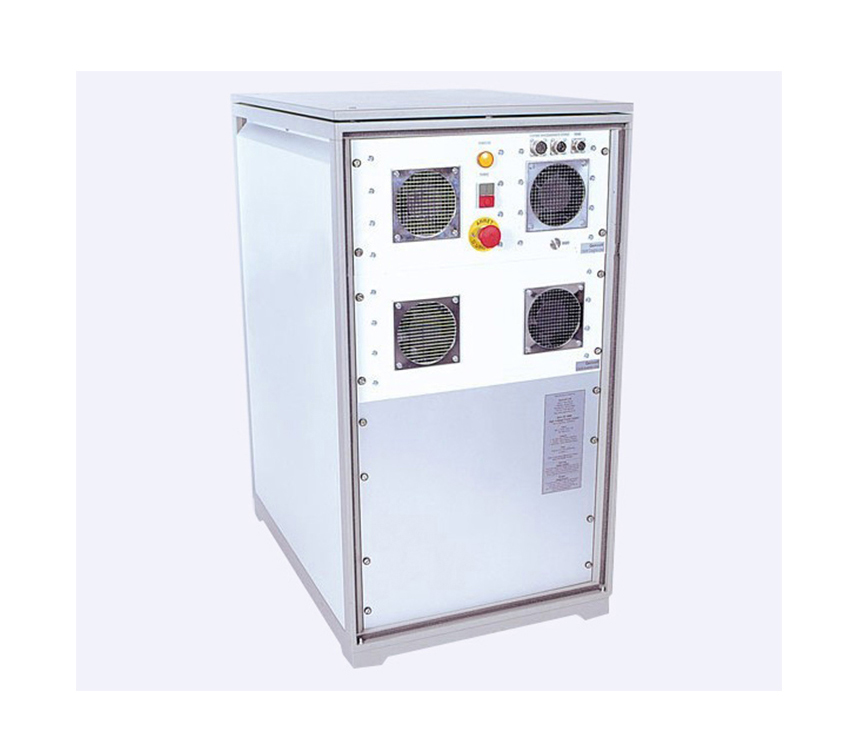

波尔 高压电容充电电源 CCM系列

技术参数（图例）

输入电压范围可为380/220VAC-10%   ～ 415/240VAC+10%，三相，四线，
50/60Hz。输入经功率因数校正。如工作地点无零线接入，须在订货时注明。
电源输入也可为210/120V三相交流电，也须在订货时注明 。

输出电压

输出电压可设成任意数值，最高不超过60kV负极（上图所示型号）。
低于500V的电压值通常被视为超过正常的工作范围，因此不在技术参数范围内

输出储能

该系列电源可提供任何数值的电流输出，最高可到250mA。
电流超过大约275mA时，该产品将自动调低输出电压。

纹波

两倍于主逆变器频率时峰峰值为60V。逆变器工作频率为50～60kHz，
因此输出部分的纹波则在100～120kHz之间，此时高压线缆电容假设至少在1000pF。
另有100Hz纹波 （50Hz工频）低于峰峰值60V，是在逆变器频率之外单独测得的数据。
请注意逆变器频率纹波主要与负载电流有关，而非电压；工频纹波与输出功率有关。


调整率

线性调整率：交流供电电压变动值为25V时，低于15V。
  负载调整率：负载电流变化值25mA（10%）～250mA（100%）时，低于15V。
  模拟输入/输出

高压指令输入

0～+10V = 0～60kV

电流指令输入

0～+10V = 0～250mA

栅压指令输入

0～+10V = 0～-2000V   (待机模式)

高压反馈输出

0～+10V = 0～60kV

电流反馈输出

0～+10V = 0～250mA

栅压反馈输出

0～+10V = 0～-2000V

灯丝反馈输出

0～+10V = 0～100A

机械规格

尺寸

56cm x 78cm x 100cm

总重

250kg
