产品概述
AN53系列宽范围可编程直流电源采用有源功率因数校正技术、高频LLC多谐振软开关逆变技术，功率因数高、动态响应快，输出纹波低，功率密度高。具有恒功率宽范围输出的特色性能，以及体积小，重量轻，噪声低，效率高，操作简单等优点。可应用于新能源汽车电机及控制器、测试系统集成、逆变器、高压开关、汽车电子、DCDC模块、飞机及机载设备、雷达、导航等军用电子设备的制造、检测、维修等，以及高等院校实验室、研究所等领域。
产品特点
1. 宽范围输出能力，输出范围扩大至同功率等级“矩阵”电源的3倍;
2. 采用有源功率因数校正技术，满载功率因数超过0.99;
3. 采用高频变换技术，整机效率高至0.93;

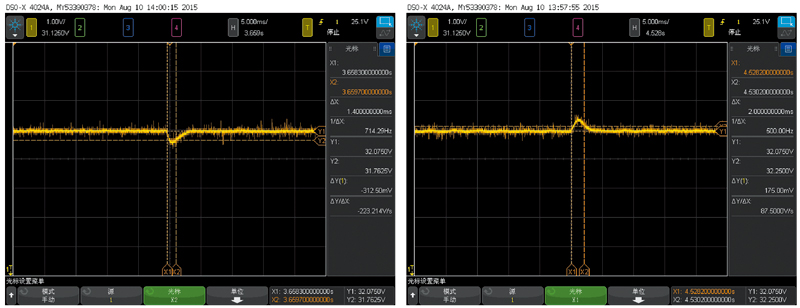

4. 快速的瞬态响应速度;
5. 定电压、定电流、定功率三种工作模式，满足更多测试需求;
6. 强大的可编程功能，灵活的功能设置;
7. 内置精准的电压、电流测量，优良的输出稳定性;
8. 引线压降补偿端子，可实现大电流工作时的输出引线压降补偿;
9. 保护功能完备，保障电源设备正常运行和负载的安全;
10. 高亮度彩色LCD显示屏，外观精美，操作简单、直观;
11. 支持多台并联输出，扩大功率/电流范围;
12. 多台机器可灵活的设置为单机输出或并联输出
13. 可模拟多种太阳能电池的输出特性(Fill Factor);
14. 可测试最大功率点追踪(MPPT)能力及效率;
15. 精准的电压及电流测量;
16. 可设置序列输出以测试光伏逆变器的操作电压范围;
17. 标准RS232通讯接口;
18. 标配图形化上位机操作软件，也可以单机操作;
19. 可模拟不同温度及照度条件下的I-V曲线;
产品应用
AN53系列对功率输出曲线进行了扩展，为用户提供更宽泛的电压和电流组合，因而要比传统的“矩阵”输出范围的电源更加灵活。单台定功率直流电源的输出范围可能是普通矩形电源的数倍。例如1500V/40A/15kW型号的AN53系列能够在15kW功率上提供1500V 10A的输出，或者375V 40A的输出，如果是传统的“矩阵”输出电源，其输出指标是1500V/10AV15kW，当输出电压为375V时，其最大电流仍为10A，功率仅为3.75kW。
AN53系列的太阳能电池输出特性模拟功能，响应速度快、稳定精准的-V曲线模拟能力，单机内建SAS，EN50530、Sandia lab等标准模型，可精准的模拟光伏I-V曲线输出，另外也可通过上位机软件编辑太阳能电池板的参数或编辑一组1024点的V&|数据下载到电源内部运行，支持动态、遮罩等运行式。
作为一款可编程电源，AN53系列支持多种通信接口，支持SCPI标准协议，非常利于理解和编程控制。
技术规格
产品型号 | AN5380-120S | AN5380-170S | AN5380-170 | AN5380-340 | AN5380-510 |
输入 | 电压 | 单相+PE, 198V-242VAC | 三相三线+PE, 340V-420VAC |
频率 | 47-63HZ |
输岀 | 电压 | 0-80V |
电流 | 0-120A | 0-170A | 0T70A | 0-340A | 0-510A |
功率 | 0~1.8KW | 0-3KW | 0-5KW | 0-10KW | 0-15KW |
测量误差 | 电压 | ≤0.05%Umax,分辨率0.01 V |
电流 | ≤0.1%Imax,分辨率0.01A ( >1000A时，0.1A) |
功率 | ≤1%Pmax，分辨率0.001kW ( >100kW时，0.01kW) |
纹波与噪声
20Hz~20MHz | Vrms | 30mV | 40mV |
Vpp | 200mV | 250mV |
负载效应 | 电压≤0.01%Umax,电流≤0.05%lmax |
源效应 | 电压≤0.01%Umax,电流≤0.01%lmax |
瞬态响应时间 | ≤2ms |
上升时间 | 30ms(10%~90%) |
最大引线压降补偿 | 6.5V |
通讯控制接口 | 标配：RS232、RS485、CAN、LAN,选配：GPIB、模拟口、USB |
保护功能 | 输入欠压保护，短路保护，接反保护，输岀过压、限流保护，过热保护，S端子补偿功能。 |
并联功能 | 支持多台并联输岀，扩大功率/电流范围 |
工作环境 | 温度0〜40°C；湿度20~90%RH |
体积WxHxD (mm) | 外壳尺寸:444*132.5*357.5mm,整体尺寸:482*132.5*394mm | 外壳尺寸:444*132.5*595.5mm,整体尺寸:482*132.5*658mm |
重量 | 17kg | 27kg | 37kg |
产品型号 | AN53300-15S | AN53300-30S | AN53300-50 | AN53300-100 | AN53300-150 |
输入 | 电压 | 单相+PE , 198V-242VAC | 三相三线+PE, 340V-420VAC |
频率 | 47-63HZ |
输岀 | 电压 | 0-300V |
电流 | 0-15A | 0-30A | 0-50A | 0-100A | 0-150A |
功率 | 0~1.8kW | 0~3kW | 0~5kW | 0~10kW | 0-15KW |
显示方式 | 4.3吋彩色LCD |
测量误差 | 电压 | ≤0.05%Umax,分辨率0.01V |
电流 | ≤0.1%lmax,分辨率0.01A (＞1000A时，0.1A) |
功率 | ≤1%Pmax,分辨率0.001 kW ( >100kW时, 0.01 kW) |
纹波与噪声 20Hz~20MHz | Vrms | 60mV |
Vpp | 450mV |
负载效应 | 电压≤0.01%Umax,电流≤0.05%lmax |
源效应 | 电压≤0.01%Umax,电流≤0.01%lmax |
瞬态响应时间 | ≤2ms |
上升时间 | ≤30ms(10%-90%) |
最大引线压降补偿 | 6.5V |
通讯控制接口 | 标配： RS232、RS485、CAN、LAN,选配：GPIB、模拟口、USB |
保护功能 | 输入欠压保护，短路保护，接反保护，输岀过压、限流保护，过热保护，S端子补偿功能。 |
并联功能 | 支持多台并联输岀，扩大功率/电流范围 |
工作环境 | 温度0〜40°C；湿度20~90%RH |
体积WxHxD (mm) | 外壳尺寸：444*132.5*357.5mm,整体尺寸482*132.5*394mm | 外壳尺寸444*132.5*595.5mm,整体尺寸:482*132.5*658mm |
重量 | 17kg | 27kg | 37kg |
订购与功能拓展
| • AN5380-120S：80V/120A/1800W | • AN53300-50：300V/50A/5000W | • AN53750-40：750V/40A/10000W |
| • AN5380-170S：80V/仃0A/3000W | • AN53300-100：300V/100A/10000W | • AN53750-60：750V/60A/15000W |
| • AN5380-170：80V/170A/5000W | • AN53300-150：300V/150A/15000W | • AN531000-40：1000V/40A/10000W |
| • AN5380-340：80V/340A/10000W | • AN53500-40：500V/40A/5000W | • AN531500-40：1500V/40A/15000W |
| • AN5380-510：80V/510A/15000W | • AN53500-80：500V/80A/10000W | • AN532250-20：2250V/20A/15KW |
| • AN53300-15S：300V/15A/1800W | • AN53500-120：500V/120A/15000W |
|
| • AN53300-30S：300V/30A/3000W | • AN53750-20：750V/20A/5000W |
|
•支持多台并联输岀，扩大功率/电流范围
产品型号 | AN53500-40 | AN53500-80 | AN53500-120 |
输入电源 | 三相三线+PE , 340V-420VAC, 47-63HZ |
输岀 | 电压 | 0-500V |
电流 | 0-40A | 0-80A | 0-120A |
功率 | 0~5kW | 0~10kW | 0~15kW |
显示方式 | 4.3吋彩色LCD |
测量误差
（回读精度） | 电压 | ≤0.05%Umax,分辨率0.01V |
电流 | ≤0.1%lmax,分辨率0.01A（ >1000A时，0.1A） |
功率 | ≤1%Pmax,分辨率0.001kW（ >100kW时，0.01kW） |
纹波与噪声 20Hz~20MHz | Vrms | 80mV |
Vpp | 700mV |
负载效应 | 电压≤0.01%Umax,电流≤0.05%lmax |
源效应 | 电压≤0.01%Umax,电流≤0.05%lmax |
瞬态响应时间 | ≤2ms |
上升时间 | ≤30ms（10%~90%） |
最大引线压降补偿 | 25V |
通讯控制接口 | 标配：RS232、RS485、CAN、LAN,选配：GPIB、模拟口、USB |
保护功能 | 输入欠压保护，短路保护，接反保护，输岀过压、限流保护，过热保护，S端子补偿功能。 |
并联功能 | 支持多台并联输岀，扩大功率/电流范围 |
工作环境 | 温度0〜40℃；湿度20〜90%RH |
体积 WxHxD（mm） | 外壳尺寸:444*132.5*595mm,整体尺寸:482*132.5*658mm |
重量 | 17kg | 27kg | 37kg |
产品型号 | AN53750-20 | AN53750-40 | AN53750-60 |
输入 | 相数 | 三相三线+PE, 340V-420VAC, 47-63HZ |
输岀 | 电压 | 0-750V |
电流 | 0-20A | 0-40A | 0-60A |
功率 | 0~5kW | 0~10kW | 0~15kW |
测量误差
（回读精度） | 电压 | ≤0.05%Umax,分辨率0.04V |
电流 | ≤0.1%lmax,分辨率0.01A（ >1000A时，0.1A） |
功率 | ≤1%Pmax |
纹波与噪声
20Hz 〜20MHz | Vrms | 200mV |
Vpp | 800mV |
负载效应 | 电压 | ≤0.01%Umax |
电流 | ≤0.05%lmax |
源效应 | 电压 | ≤0.01%Umax |
电流 | ≤0.01%lmax |
瞬态响应时间 | ≤2ms |
上升时间 | ≤30ms（10% 〜90%） |
最大引线压降补偿 | 25V |
通讯功能 | 标配: RS232、RS485、CAN、LAN,选配：GPIB、模拟口、USB |
通信协议 | Ainuo3.0/SCPI/Modubs-RTU |
保护功能 | 输入欠压保护，短路保护，接反保护，输岀过压、限流保护，内部过热保护，S端子补偿功能。 |
工作环境 | 温度：0〜40°C;湿度：＜80%,无凝露 |
体积（W*H*D）mm | 外壳尺寸:444*132.5*595.5mm,整体尺寸:482*132.5*658mm |
重量 | 37kg |
产品型号 | AN531000-40 | AN531500-40 | AN532250-20 |
输入 | 相数 | 三相三线+PE, 340V-420VAC, 47-63HZ |
输岀 | 电压 | 0-1000V | 0-1500V | 0~ 2250V |
电流 | 0-40A | 0-20A |
功率 | 0~10kW | 0~15kW |
测量误差
（回读精度） | 电压 | ≤0.05%Umax,分辨率0.01V |
电流 | ≤0.1%lmax,分辨率0.01A（ >1000A时，0.1A） |
功率 | ≤%Pmax,分辨率0.001kW（ >100kW时, 0.01kW） | ≤3%Pmax |
纹波与噪声 20Hz~20MHz | Vrms | 350mV | 400mV | 500mV |
Vpp | 1600mV | 2400mV | 2800mV |
负载效应 | 电压≤0.01%Umax,电流≤0.05%lmax |
源效应 | 电压≤0.01%Umax,电流≤0.01%lmax |
瞬态响应时间 | ≤2ms |
上升时间 | ≤30ms（10% 〜90%） |
最大引线压降补偿 | 25V | 28.5V |
通讯控制接口 | 标配：RS232、RS485、CAN、LAN,选配： GPIB、模拟口、USB | RS-232（标配）/485（选配）/模拟接口（选配） |
保护功能 | 输入欠压保护，短路保护，接反保护，输出过压、限流保护，过热保护，S端子补偿功能。 |
并联功能 | 支持多台并联输出，扩大功率/电流范围 |
工作环境 | 温度0〜40°C；湿度20〜90%RH | 0〜50℃、-20〜70℃、湿度＜80%,无凝露 |
体积 WxHxD（mm） | 外壳尺寸:444*132.5*595.5mm,整体尺寸:482*132.5*658mm | 外壳尺寸：444*132.5*595.5mm,缺尺寸:482*132.5*658mm |
重量 | 27kg | 37kg |
备注 | 1. 编程精度/回读精度的测试条件为（25t±5°C）;
2. 为负载从100%变化到50%或反向变化，输岀电压恢复到“稳定值的0.75%”以内所需的时间。 |
