产品概述

GPE-X323A 系列是一款经济实惠的线性直流电源。GPE-X323A 系列提供 192W至217 w的输出功率，具备三个独立隔离的输出通道( 适用于 GPE-3323A)、高分辨率、低噪声以及高可靠性的特点。

该系列电源采用内置数字化面板控制设计，取代了传统的控制方式。这一独特设计使 GPE-X323A 系列线性直流电源能为用户提供更高效的功能,包括设置/查看功能和按键锁定功能，从而提升操作效率。按键锁定功能可防止他人更改电压和电流参数，从而保护被测设备(DUT)。此外,输出按键背光便于用户清晰读取电源的运行状态。

产品特点

1/2/3/4独立隔离输出
4.3英寸LCD显示器
设置&回读分辨率10mV/1mA(GPE-1326A为10 mV/2 mA)
输出ON/OFF开关
输出ON/OFF的模拟控制（RemoteI/O)
按键锁定功能
跟踪串联和并联操作(多通道型号)
恢复时间：≤100us(50%负载变化，最小负载0.5A)
Remote Sense(仅GPE-1326A)

应用范围

实验室和教育设施
产品测试和质量保证
服务运营和售后支持
产品开发与调试

产品选型

	CH1	CH2	CH3	CH4	Total Power
GPE-1326A	32 V / 6 A				192 W

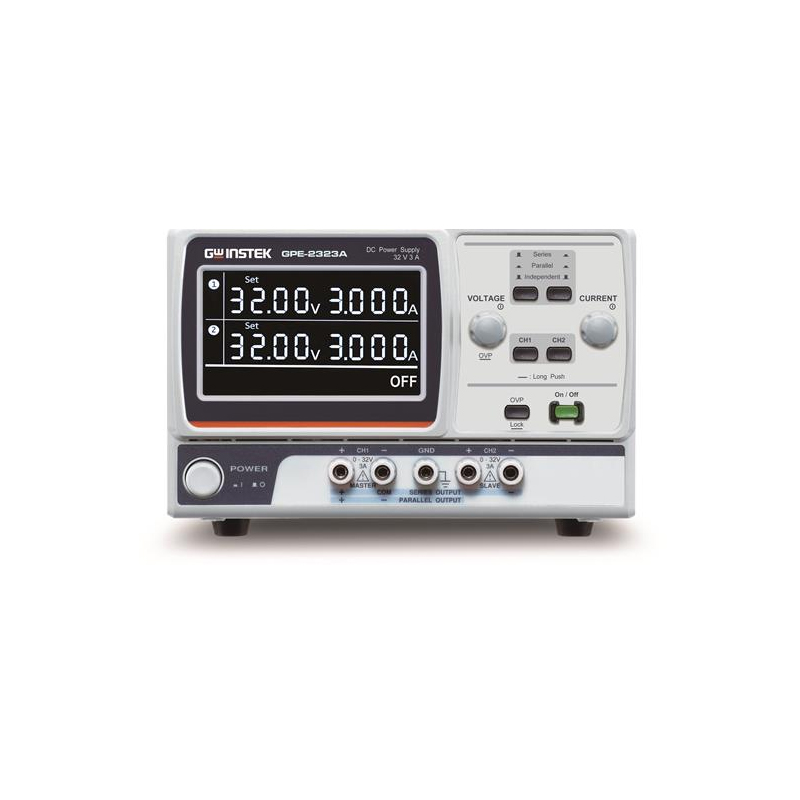

GPE-2323A	32 V / 3 A	32 V / 3 A			192 W

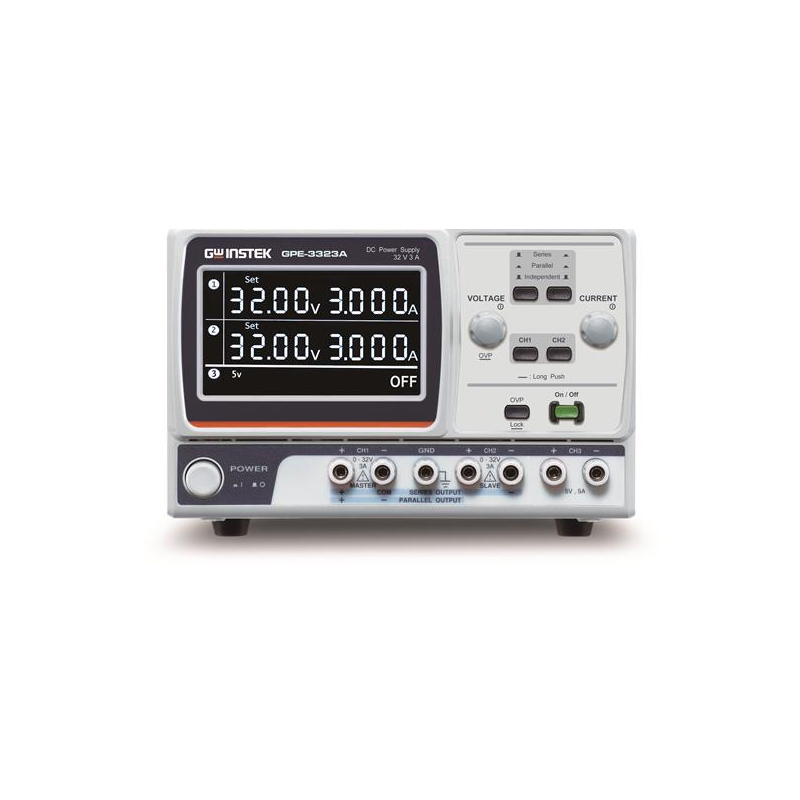

GPE-3323A	32 V / 3 A	32 V / 3 A	5 V / 5 A		217 W

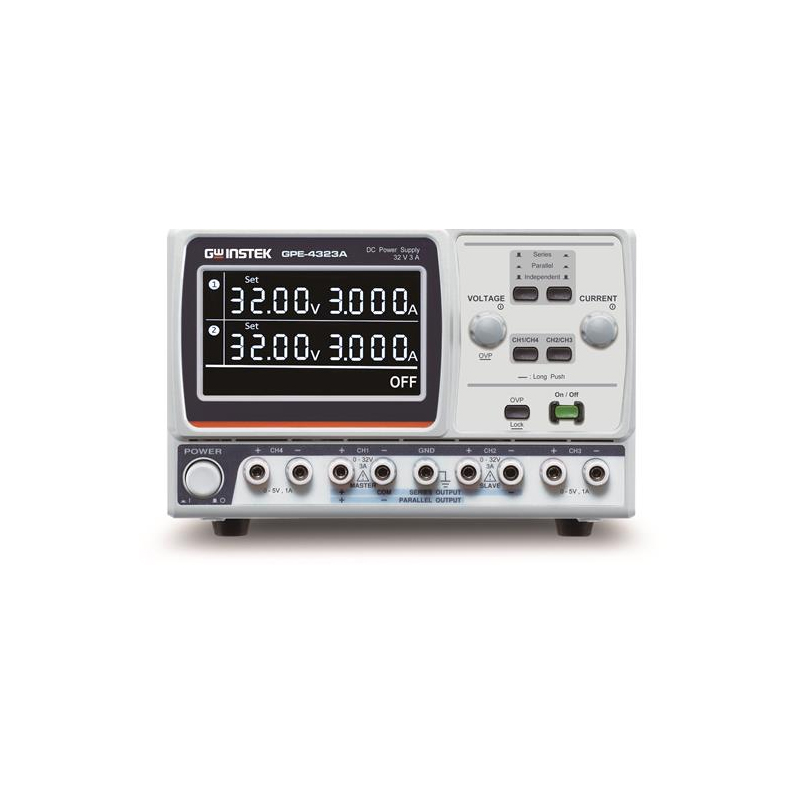

GPE-4323A	32 V / 3 A	32 V / 3 A	5 V / 1 A	15 V / 1 A	212 W

技术参数

规格
	GPE-4323A				GPE-3323A			GPE-2323A		CPE-1326A
输出模式
通道	CH1	CH2	CH3	CH4	CH1	CH2	CH3	CH1	CH2	CH1
输出电压	0V to 32.00 V		0 to 5.00 V	0 to 15.00 V	0 V to 32.00 V		5.0 V, ±5%	0 V to 32.00 V		0 V to 32.00 V
输出电流	0 A to 3.000 A		0 A to 1.000 A	0A to 1.000A	0 A to 3.000 A		5 A	0 A to 3.000 A		0A to 6.000 A
总功率	212W				217W			192 W		192W
定电压操作
电源调整率	≤0.01 % + 3 mV				≤0.01 % + 3 mV		≤3 mV	≤0.01 % + 3 mV		≤0.01 % + 3 mV
负载调整率（额定电流≤3A）	≤0.01 % + 3 mV				≤0.01 % + 3 mV		≤5 mV	≤0.01 % + 3 mV		≤0.01 % + 3 mV
（额定电流＞3 A）	≤0.02 % + 5 mV				≤0.02 % + 5 mV			≤0.02 % + 5 mV		≤0.02 % + 5 mV
纹波&噪声（5 Hz to 1 MHz）	≤1 mVrms
瞬态恢复时间	≤100 μs (50 % load change, minimum load 0.5 A)
设定范围	0 V to 32.00 V		0 to 5.00 V	0 to 15.00 V	0 V to 32.00 V		5.0V Fixed	0 V to 32.00 V
温度系数	≤300 ppm/°C
定电流操作
电源调整率	≤0.2 % + 3 mA
负载调整率	≤ 0.2 % + 3 mA
纹波&噪声	≤3 mArms
设定范围	0A to 3.000A		0A to 1.000A	0A to 1.000 A	0A to 3.000A		一	0A to 3.000A
*分辨率^1**
电压可编程/回读	10 mV/10 mV				10 mV / 10 mV		一	10 mV/10 mV		10 mV/10 mV
电流可编程/回读	1 mA/1 mA				1 mA/1 mA		一	1 mA/1 mA		1 mA/1 mA
*跟踪操作(CH1/CH2) ^2**
跟踪串联电压/电流	0 V to 64.00 V / 0 A to 3.000 A
跟踪并联电压/电流	0 Vto 32.00 V/0 A to 6.000 A
跟踪误差	≤0.1 % + 10 mV of Master
并联调节电源	(No Load, with load add load regulation W 200 mV)
负载	Line: W 0.01 % + 3 mV
串联调节电源	Load: W 0.01 % + 3 mV(rating current W 3 A); W 0.02 % + 5 mV(rating current > 3 A)
负载	Line: W 0.01 % + 5 mV
纹波&噪声（5 Hz to 1 MHz）	Load: W 100 mV W 1 mVrms
METER
满最程电压/电流	33.0000V / 3.2000A				33.0000V / 3.2000A		5.0V Fixed	33.0000V / 3.2000A		33.0000V / 6.2000A
编程分辨率电压/电流	4 digits / 4 digits				4 digits / 4 digits		一	4 digits / 4 digits		4 digits / 4 digits
回读分辨率电压/电流	4 digits / 4 digits				4 digits / 4 digits		一	4 digits / 4 digits		4 digits / 4 digits
设定精度电压	≤±(0.03 % + 10 mV)				≤± (0.03 %+ 10 mV)		一	≤± (0.03 %+ 10 mV)		≤± (0.03% +10 mV)
电流	≤± (0.30 % + 10 mA)				≤±(0.30 %+ 10 mA)		一	≤± (0.30 %+ 10 mA)		≤± (0.30 %+ 10 mA)
回读精度电压	≤± (0.03 % + 10 mV)				≤±(0.03 %+ 10 mV)		一	≤± (0.03 %+ 10 mV)		≤±(0.03 %+10 mV)
电流	≤±(0.30 % + 10 mA)				≤± (0.30 % #10 mA)		一	≤± (0.30 %+ 10 mA)		≤± (0.30 %+ 10 mA)
保护
OVP Power Mode	OFF, ON (1 Vto 36 V)		OFF, ON (1 V to 6 V)	OFF, ON (1 Vto 16 V)	OFF, ON (1 V to 36 V)		5.5 V	OFF, ON (1 V to 36 V)		OFF, ON (1 V to 36 V)
设定精度	±1 V						一	±1 V
分辨率	1 V						一	1 V
绝缘电阻	Between chassis and terminal: 20 MQ or above (DC 500V); Between chassis and DC power cord : 30 MQ or above (DC 500V)
其他
显示	4.3” monochrome LCD
接口	Remote I/O, 10-pin terminal
工作环境	Indoor use, Altitude: ≤ 2000 m; Ambient temperature: 0 °C to 40 °C / Relative humidity: ≤80 %; Installation category: II / Pollution degree: 2
存储环境	Temperature: -10 "C to 70 *C, Humidity: ≤ 70 %
电源输入	AC 100 V/120 V/220 V/230 V±10%, 50 Hz or 60 Hz
功耗	550 VA/420W, MAX
尺寸&重量	210 mm x 155 mm x 306 mm, (W x H x D), Approx. 7 kg

注意：技术规格变动怒不另行通知，详细规格请参考说明书GPE-GPE-X323ACD1DH-202507

(*1）规格指的是最高分辨率。

(*2)除GPE-1326A外，只有通道1和通道2可以执行串联和并联功能。

该规格适用GPE-系列在+20C至+30C下通电至少30分钟

订购信息

GPE-4323A212W四通道直流电源

GPE-3323A217W三通道直流电源

GPE-2323A192W双通道直流电源

GPE-1326A192W单通道直流电源

附件

电源线x1，测试线：

GPE-4323A测试线GTL-104A×2,GTL-105Ax2

GPE-3323A测试线GTL-104A×3

GPE-2323A测试线GTL-104Ax2

GPE-1326A测试线GTL-104A×1,GTL-105Ax1
