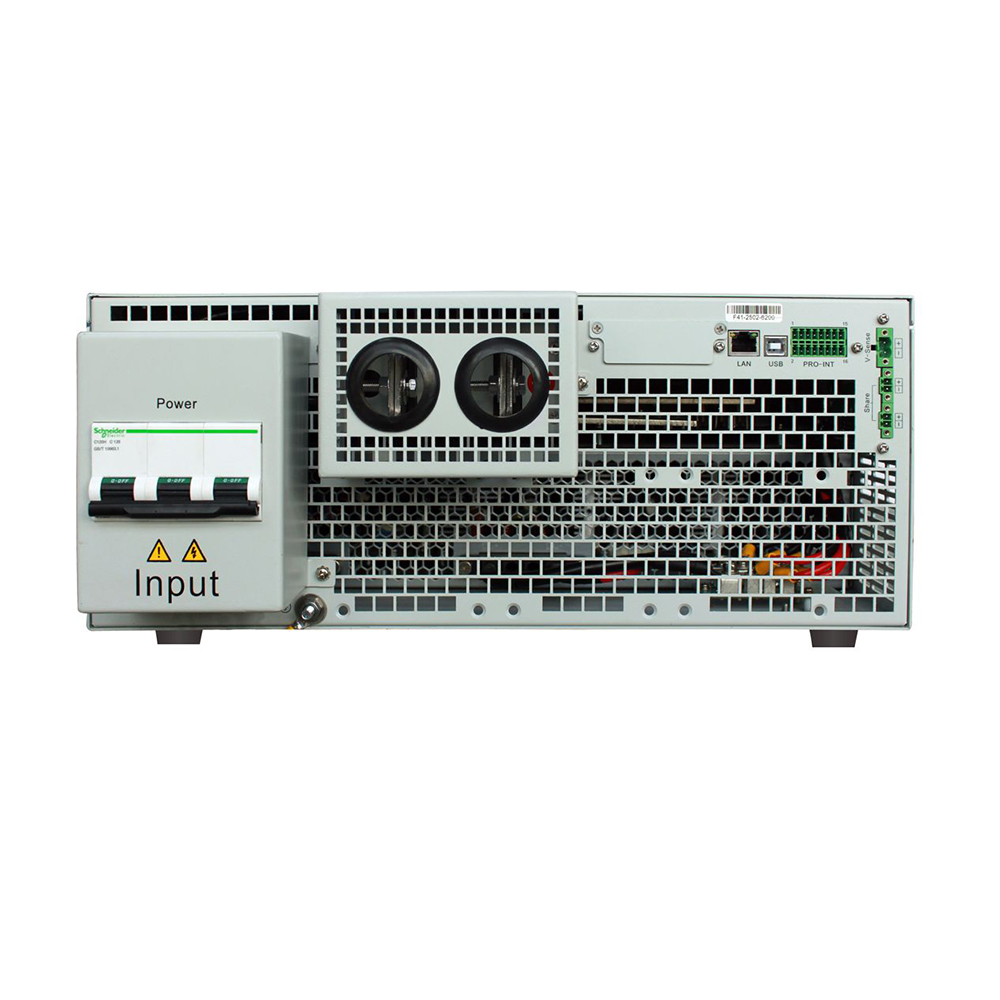

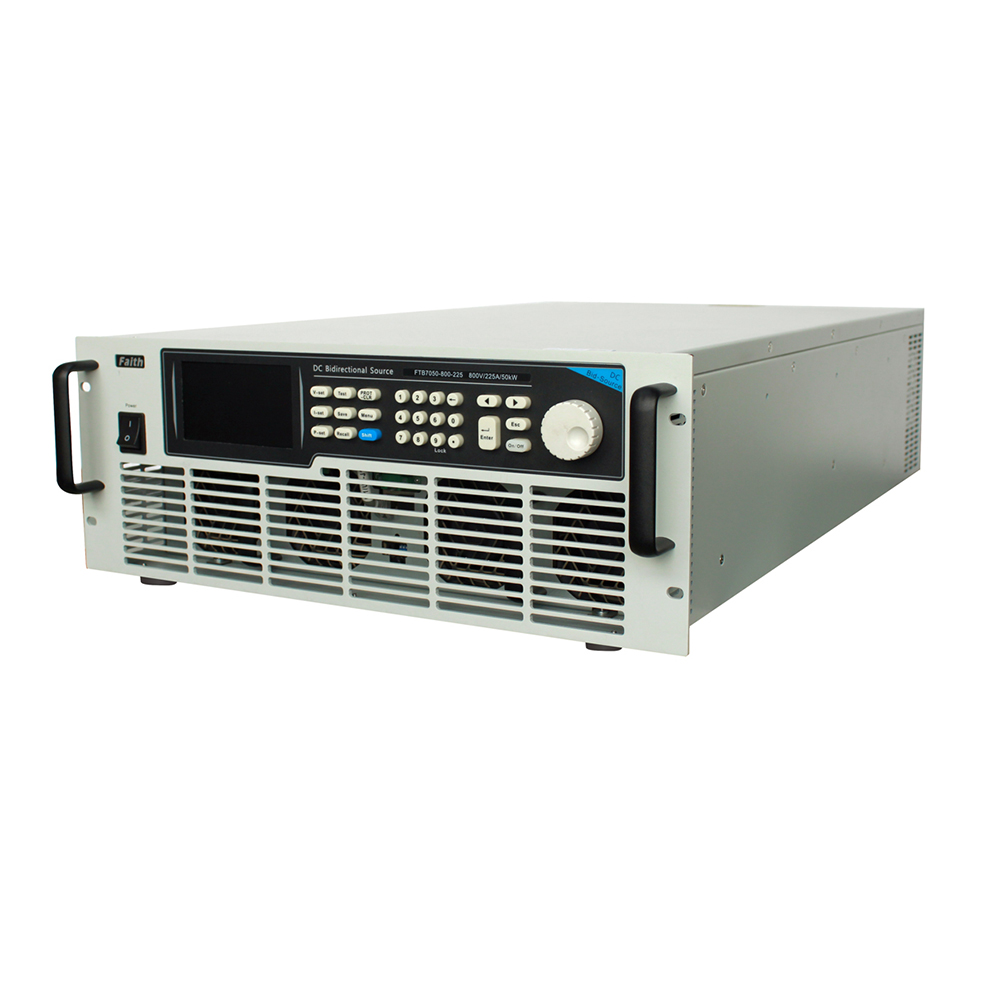

简述
FTB7000系列产品是一款同时具备直流电源和回馈式负载功能的宽范围大功率双向可编程直流电源。既能实现Source功能，又能当作回馈式负载将吸收的能量回馈至电网，实现能量的双向流动。
FTB7000系列采用全数字控制，操作精度高，响应速度快，输出调整范围宽，输出具有可编程功能，能实现源、载双象限无缝切换，同时具备丰富的测试功能及简洁的人机交互界面，在汽车电子，储能，燃料电池等大功率测试场景有广泛的应用。
应用领域
能源测试：
储能变流器（PCS）
微网设备生产
逆变器生产、开发
太阳能电池阵列、风能发电应用
汽车生产测试：
其他测试：
功率半导体组件
开发服务器电源、UPS
航空电子设备
消费电子产品
特点
电压：0～2250V
电流：0～±2880A
功率：0～±300kW；
主从并机扩展功率可达3MW；
电压精度：0.05%+0.05%F.S.；
电流精度：0.1%+0.2%F.S.；
功率因数0.99，整机效率高于93%；
回馈式负载功能，回馈效率高达95%；
双向能量传递，跨象限无缝切换；
线损自动补偿；
具备恒压、恒流、恒功率、恒阻功能；
CV/CC优先模式；
电压/电流斜率可设置；
具备电压输出缓升、缓降功能；
具备充、放电功能；
具备序列和波形功能，可实现如汽车电子测试电压波形、用户自定义等复杂电压、电流波形；
具备电池模拟器功能（选配）；
标配功能丰富的“费思电源产品演示平台”软件，具有基础的太阳能光伏电池仿真功能；
可选配功能丰富的“费思泰克太阳能光伏矩阵仿真软件”（选）；
过压、过流、过功率、过温、欠压、掉电等全方位保护功能；
高压隔离数字、模拟，监测、控制接口；
配备多种通讯接口：LAN、USB，
选配RS485、CAN或GPIB；
通讯协议支持SCPI、MODBUS、CAN-OPEN（选配）协议；
提供通讯编程手册、SDK开发包以及演示上位机；
5寸液晶触摸屏，中、英、繁文菜单界面；
智能风扇控制；
4U/50kW高功率密度，标准19寸机架式设计。
技术参数
项目 | 参数 |
交流输入 | 三相输入，340VAC～480VAC ，频率 47Hz～63Hz |
功率因数 | 0.99(典型值) |
效率 | ＞93% (典型值) |
输出电压 | 0～额定值（最高额定值2250V，菜单设置，数字或编码旋钮输入） |
输出电流 | 0～额定值（最高额定值2280A，菜单设置，数字或编码旋钮输入） |
输出功率 | 0～额定值（最高额定值300kW，菜单设置，数字或编码旋钮输入） |
电压测量精度 | 0.05%+0.05%F.S. |
电流测量精度 | 0.1%+0.2%F.S. |
电压电流监视 | 电压/电流监视输出电压：DC 0～5V |
显示界面 | 5英寸TFT彩色液晶触摸显示屏，支持简体中文、繁体中文与英文显示 |
操作界面 | 功能键、数字键与旋钮 |
瞬态响应 | 10%~90%动态负载变化，设备电压恢复至额定值的0.75%精度范围内所需时间小于2ms |
并机 | 支持10台同型号主、从并机扩容 |
保护 | 过压、过流、过功率、过温、欠压等 |
通讯接口 | LAN、USB串口（选配GPIB、CAN+RS485、RS232） |
通讯协议 | SCPI、MODBUS、CAN-Open协议 |
工作温度 | 0℃~40℃ |
存储温度 | -20℃~70℃ |
使用海拔 | ＜2000m |
散热方式 | 风冷，智能风控 |
参数项目 | 技术参数 |
电压等级 | 500V | 800V | 1000V | 1500V | 2250V |
型号 | FTB7050-500-360 | FTB7050-800-225 | ~ | ~ | ~ |
功率 | -50~50kW | -50~50kW | ~ | ~ | ~ |
电流 | -360~360A | -225~225A | ~ | ~ | ~ |
电阻 | 0.06~463Ω | 0.09~1185Ω | ~ | ~ | ~ |
型号 | FTB7100-500-720 | FTB7100-800-450 | FTB7100-1000-360 | FTB7100-1500-225 | ~ |
功率 | -100~100kW | -100~100kW | -100~100kW | -100~100kW | ~ |
电流 | -720~720A | -450~450A | -360~360A | -225~225A | ~ |
电阻 | 0.03~231Ω | 0.04~593Ω | 0.08~926Ω | 0.13~2222Ω | ~ |
型号 | FTB7150-500-1080 | FTB7150-800-675 | ~ | FTB7150-1500-360 | FTB7150-2250-225 |
功率 | -150~150kW | -150~150kW | ~ | -150~150kW | -150~150kW |
电流 | -1080~1080A | -675~675A | ~ | -360~360A | -3225~225A |
电阻 | 0.02~154Ω | 0.03~395Ω | ~ | 0.08~1398Ω | 0.13~3333Ω |
型号 | FTB7200-500-1440 | FTB7200-800-900 | FTB7200-1000-720 | FTB7200-1500-450 | ~ |
功率 | -200~200kW | -200~200kW | -200~200kW | -200~200kW | ~ |
电流 | -1440~1440 A | -900~900 A | -720~720A | -450~450A | ~ |
电阻 | 0.01~116Ω | 0.02~296Ω | 0.04~463Ω | 0.07~1111Ω | ~ |
型号 | FTB7250-500-1800 | FTB7250-800-1125 | ~ | ~ | ~ |
功率 | -250~250kW | -250~250kW | ~ | ~ | ~ |
电流 | -1800~1800 A | -1125~1125 A | ~ | ~ | ~ |
电阻 | 0.01~93Ω | 0.02~237Ω | ~ | ~ | ~ |
型号 | FTB7300-500-2160 | FTB7300-800-1350 | FTB7300-1000-1080 | FTB7300-1500-675 | FTB7300-2250-450 |
功率 | -300~300kW | -300~300kW | -300~300kW | -300~300kW | -300~300kW |
电流 | -2160~2160 A | -1350~1350 A | -1080~1080A | -675~675A | -450~450A |
电阻 | 0.009~77Ω | 0.01~198Ω | 0.03~309Ω | 0.04~741Ω | 0.07~1667Ω |
电压参数 |
编程精度 | 0.05%+0.05%F.S. |
测量精度 | 0.05%+0.05%F.S. |
编程/测量分辨率 | 8.3mV | 13.3mV | 16.6mV | 25mV | 37.5mV |
线性调整率 | 0.05%F.S. |
负载调整率 | 0.05%F.S. |
上升斜率 | 20000V/s |
下降时间 | 空载 | ＜10s |
满载 | ≤30ms |
噪声&纹波 | 峰峰值（Vpp） | 1000mV | 1200 mV | 1600 mV | 2400 mV | 3600 mV |
有效值（Vrms） | 200 mV | 200 mV | 500 mV | 400 mV | 400 mV |
电流参数 |
编程精度 | 0.1%+0.2% F.S. |
测量精度 | 0.1%+0.2% F.S. |
编程/测量分辨率 | 16Bit | 16Bit | 16Bit | 16Bit | 16Bit |
线性调整率 | 0.1%F.S. |
负载调整率 | 0.2%F.S. |
功率参数 |
编程精度 | 0.5%F.S. |
测量精度 | 0.5%F.S. |
编程/测量分辨率 | 1W |
电阻参数 |
编程精度 | Vin/Rset*(1%)+0.5%I.F.S. |
测量精度 | Vin/Rset*(1%)+0.5%I.F.S. |
编程/测量分辨率 | 0.001Ω |
其他 |
尺寸（W*H*D) | 50kW：482.6mm x 177mm x 863mm，含输出防护罩 |
重量 | 50kW≈65kg |
参数项目 | 技术参数 |
电压等级 | 500V | 800V | 1000V | 1500V | 2250V |
型号 | FTB7050-500-360 | FTB7050-800-225 | ~ | ~ | ~ |
功率 | -50~50kW | -50~50kW | ~ | ~ | ~ |
电流 | -360~360A | -225~225A | ~ | ~ | ~ |
电阻 | 0.06~463Ω | 0.09~1185Ω | ~ | ~ | ~ |
型号 | FTB7100-500-720 | FTB7100-800-450 | FTB7100-1000-360 | FTB7100-1500-225 | ~ |
功率 | -100~100kW | -100~100kW | -100~100kW | -100~100kW | ~ |
电流 | -720~720A | -450~450A | -360~360A | -225~225A | ~ |
电阻 | 0.03~231Ω | 0.04~593Ω | 0.08~926Ω | 0.13~2222Ω | ~ |
型号 | FTB7150-500-1080 | FTB7150-800-675 | ~ | FTB7150-1500-360 | FTB7150-2250-225 |
功率 | -150~150kW | -150~150kW | ~ | -150~150kW | -150~150kW |
电流 | -1080~1080A | -675~675A | ~ | -360~360A | -3225~225A |
电阻 | 0.02~154Ω | 0.03~395Ω | ~ | 0.08~1398Ω | 0.13~3333Ω |
型号 | FTB7200-500-1440 | FTB7200-800-900 | FTB7200-1000-720 | FTB7200-1500-450 | ~ |
功率 | -200~200kW | -200~200kW | -200~200kW | -200~200kW | ~ |
电流 | -1440~1440 A | -900~900 A | -720~720A | -450~450A | ~ |
电阻 | 0.01~116Ω | 0.02~296Ω | 0.04~463Ω | 0.07~1111Ω | ~ |
型号 | FTB7250-500-1800 | FTB7250-800-1125 | ~ | ~ | ~ |
功率 | -250~250kW | -250~250kW | ~ | ~ | ~ |
电流 | -1800~1800 A | -1125~1125 A | ~ | ~ | ~ |
电阻 | 0.01~93Ω | 0.02~237Ω | ~ | ~ | ~ |
型号 | FTB7300-500-2160 | FTB7300-800-1350 | FTB7300-1000-1080 | FTB7300-1500-675 | FTB7300-2250-450 |
功率 | -300~300kW | -300~300kW | -300~300kW | -300~300kW | -300~300kW |
电流 | -2160~2160 A | -1350~1350 A | -1080~1080A | -675~675A | -450~450A |
电阻 | 0.009~77Ω | 0.01~198Ω | 0.03~309Ω | 0.04~741Ω | 0.07~1667Ω |
电压参数 |
编程精度 | 0.05%+0.05%F.S. |
测量精度 | 0.05%+0.05%F.S. |
编程/测量分辨率 | 8.3mV | 13.3mV | 16.6mV | 25mV | 37.5mV |
线性调整率 | 0.05%F.S. |
负载调整率 | 0.05%F.S. |
上升斜率 | 20000V/s |
下降时间 | 空载 | ＜10s |
满载 | ≤30ms |
噪声&纹波 | 峰峰值（Vpp） | 1000 mV | 1200 mV | 1600 mV | 2400 mV | 3600 mV |
有效值（Vrms） | 200 mV | 200 mV | 500 mV | 400 mV | 400 mV |
电流参数 |
编程精度 | 0.1%+0.2% F.S. |
测量精度 | 0.1%+0.2% F.S. |
编程/测量分辨率 | 16Bit | 16Bit | 16Bit | 16Bit | 16Bit |
线性调整率 | 0.1%F.S. |
负载调整率 | 0.2%F.S. |
功率参数 |
编程精度 | 0.5%F.S. |
测量精度 | 0.5%F.S. |
编程/测量分辨率 | 1W |
电阻参数 |
编程精度 | Vin/Rset*(1%)+0.5%I.F.S. |
测量精度 | Vin/Rset*(1%)+0.5%I.F.S. |
编程/测量分辨率 | 0.001Ω |
其他 |
尺寸（W*H*D) | 50kW：482.6mm x 177mm x 863mm，含输出防护罩 |
重量 | 50kW≈65kg |
订购信息
电压 | 型号 | 电流 | 功率 | 尺寸 | 电压 | 型号 | 电流 | 功率 | 尺寸 |
500V | FTB7050-500-360 | 360A | 50kW | 4U | 800V | FTB7050-800-225 | 225A | 50kW | 4U |
FTB7100-500-720 | 720A | 100kW | 8U | FTB7100-800-450 | 450A | 100kW | 8U |
FTB7150-500-1080 | 1080A | 150kW | 22U | FTB7150-800-675 | 675A | 150kW | 22U |
FTB7200-500-1440 | 1440A | 200kW | 22U | FTB7200-800-900 | 900A | 200kW | 22U |
FTB7250-500-1800 | 1800A | 250kW | 28U | FTB7250-800-1125 | 1125A | 250kW | 28U |
FTB7300-500-2160 | 2160A | 300kW | 28U | FTB7300-800-1350 | 1350A | 300kW | 28U |
电压 | 型号 | 电流 | 功率 | 尺寸 | 电压 | 型号 | 电流 | 功率 | 尺寸 |
1000V | FTB7100-1000-360 | 360A | 100kW | 8U | 1500V | FTB7100-1500-225 | 225A | 100kW | 8U |
FTB7200-1000-720 | 700A | 200kW | 22U | FTB7200-1500-450 | 450A | 200kW | 22U |
FTB7300-1000-1080 | 1080A | 300kW | 28U | FTB7300-1500-675 | 675A | 300kW | 28U |
电压 | 型号 | 电流 | 功率 | 尺寸 | 电压 | 型号 | 电流 | 功率 | 尺寸 |
2250V | FTB7150-2250-225 | 225A | 150kW | 22U | / | / | / | / | / |
FTB7300-2250-450 | 450A | 300kW | 28U | / | / | / | / |
选购信息
名称 | 型号或规格 | 说明 |
GPIB接口 | FTB7001B | 三选一，工厂出货前安装 |
CAN+485接口 | FTB7001C |
RS232接口 | FTB7001R |
复合信号端口 | FTB7001F | 工厂出货前安装 |
费思泰克太阳能光伏矩阵仿真软件V1.0 | FT-SAS |
|
费思泰克电池模拟仿真软件V1.0 | FT-BSS |
|
