BM-KLX

彼爱姆(BM) 颗粒图像检测仪 BM-KLX

品牌名称:彼爱姆

产品型号:BM-KLX

产品规格
产品介绍

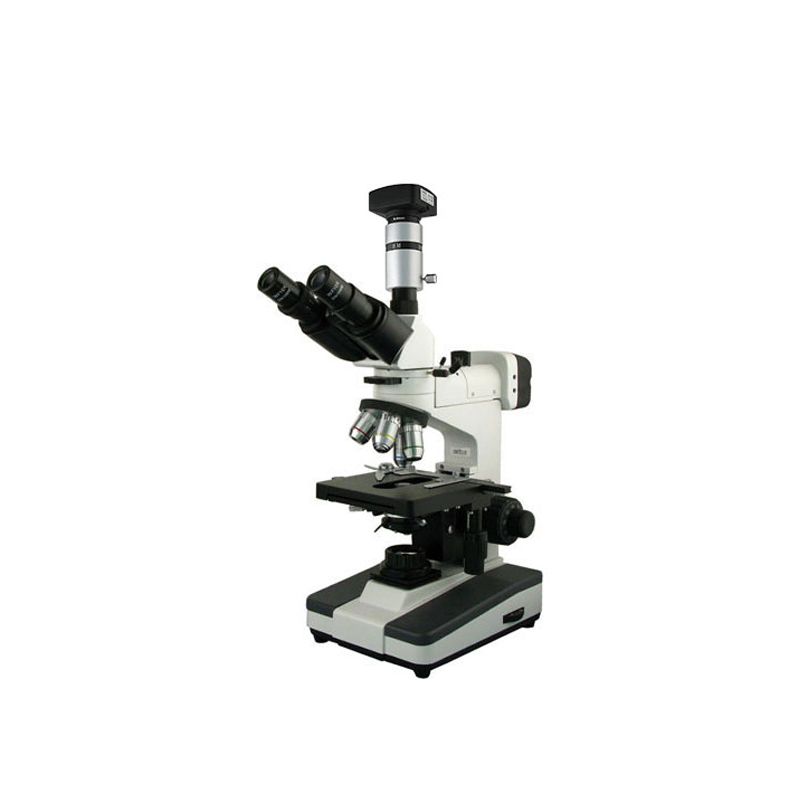

BM-KLX颗粒图像检测仪。仪器采用了反射和透射两种照明形式,并配有偏光装置。在反射光照明下可进行明场和偏光观察,又可在透射光照明下作明场观察。本仪器还配有135摄影装置供显微镜摄影。
本仪器造型新颖、性能良好、使用方便可靠,可供工厂、高等院校、科研机构及电子工业部门作金相、矿相、晶体、微电子等方面的试验与分析研究之用。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

用途

BM-KLX颗粒图像检测仪。仪器采用了反射和透射两种照明形式,并配有偏光装置。在反射光照明下可进行明场和偏光观察,又可在透射光照明下作明场观察。本仪器还配有135摄影装置供显微镜摄影。

本仪器造型新颖、性能良好、使用方便可靠,可供工厂、高等院校、科研机构及电子工业部门作金相、矿相、晶体、微电子等方面的试验与分析研究之用。



技术规格

1、目镜:

类 别

放大倍数

视场直径

平场目镜

10X

Φ18mm

16X

Φ11mm

10X(0.1mm测微尺)

Φ18mm(选购)

2、物镜:

类 别

放大倍率

数值孔径

工作距离

195平场金相物镜

4X

0.1

25mm

10X

0.25

11mm

20X

0.4

9mm

40X

0.6

3.8mm

3.显微镜的总放大倍率:物镜倍率×镜筒系统倍率×目镜倍率

物镜

镜筒系数

总放大倍数

10X目镜

16X目镜

4X

1.25

50X

80X

10X

125X

200X

20X

250X

400X

40X

500X

800X

4.载物台:双层移动平台,平台尺寸:140mm×140mm 移动范围:75mm×40mm

5.滤色片:插板式滤色片:绿色、蓝色、黄色

6.调焦装置:30mm粗微动同轴调焦带限位、锁紧装置

7.聚光镜:N.A.1.25阿贝聚光镜带可变光阑及滤色片

8.光源: 落射照明,卤素灯AC85V-230V,6V/20W,亮度可调

透射照明,卤素灯AC85V-230V,6V/20W,亮度可调

9.偏光装置:检偏镜可360°转动,起偏镜、检偏镜均可移出光路

10、计算机成像系统:

(1)数字CMOS摄像机,500万像素。带几何测量分析软件。该软件对点、线、圆及弧、直线度、圆度、面积等测量。

(2)MCL-Z 适配镜

(3)电脑自购



仪器成套性

序 号

名称

单位

数量

备注

1

显微镜主体

1


2

三目镜筒

1


3

平场目镜:WF10×、WF12.5×

各2


4

长工作距离平场物镜:4×、10×、20×、40×

各1


5

三目镜直筒管(配三目镜筒)

1


6

滤色片:黄、兰、绿

各1


7

灯泡(6V20W)、保险丝(1A)

各1

备用

8

起片镜

1


9

验片镜

1


10

滤色片插片:黄、兰、绿

各1


11

电源线

1


12

数字CMOS摄像机

1


13

适配镜(MCL-Z)

1


14

产品使用说明书

1

1

15

产品合格证明

1

1

16

产品保修卡

1

1
