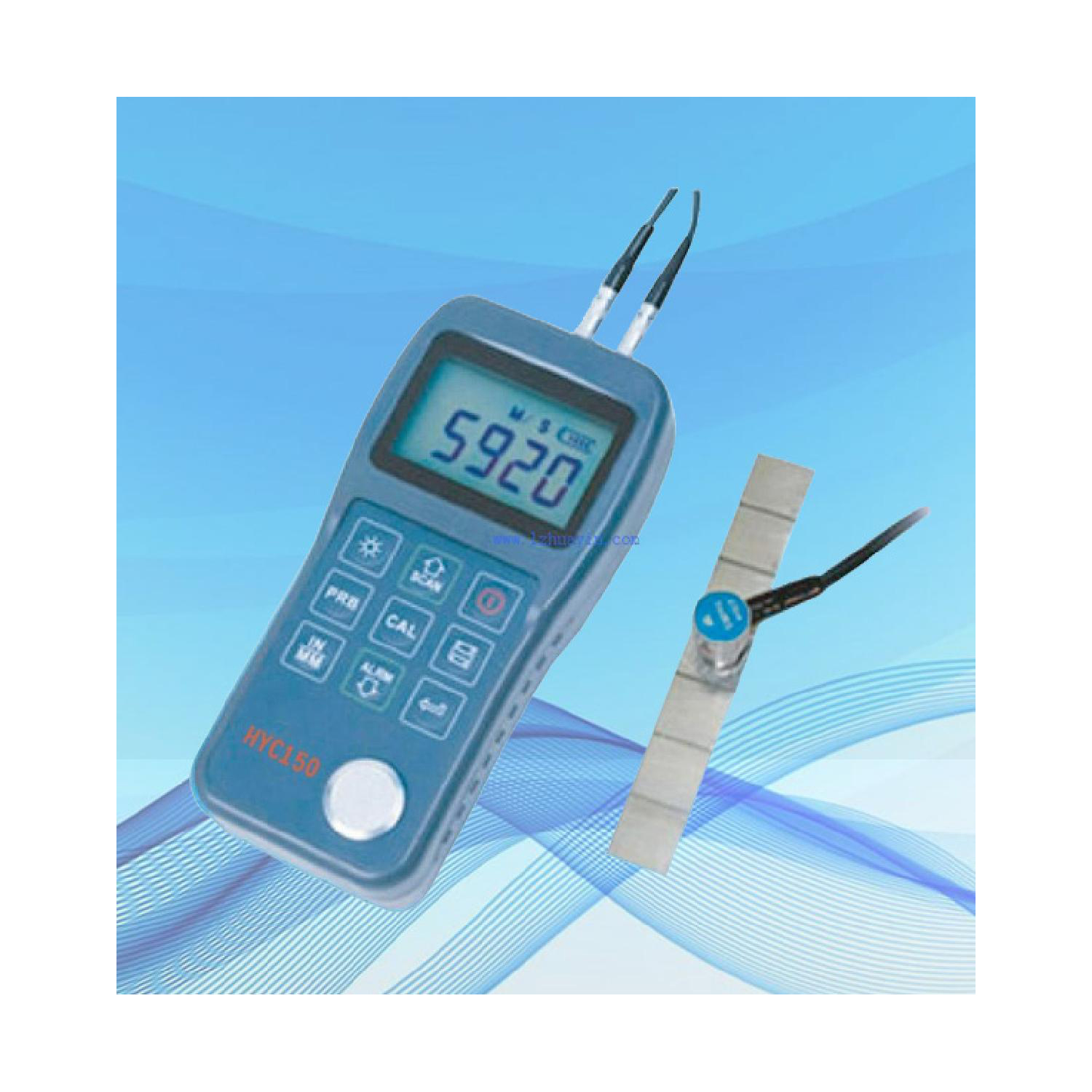

莱州华银 超声测厚仪 HYC150

HYC150 超声测厚仪 概述

应用说明

本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。适合测量金属（如铜、铸铁、铝、铜等）、塑料陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度。

工作原理及仪器构成

本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。

式中：H－测量厚度；v－材料声速； t－超声波在试件中往返一次的传播时间

HYC150 超声测厚仪 技术参数

• 显示方法：高对比度的段码液晶显示，高亮度EL背光；


• 测量范围：(0.75～300)mm（钢中），公制与英制可自由转换；


• 声速范围：(1000~9999) m/s：


• 分辨率：HYC150:0.1mm; MT160: 0.1mm/0.01mm可选


• 示值精度：HYC150: ±(1%H+0.1)mm; H为被测物实际厚度 HYC160: ±(0.5%H+0.04)mm


• 测量周期：单点测量时每秒钟4次、扫描模式每秒钟10次；


• 存储容量：可存储20组（每组最多100个测量值）厚度测量数据


• 工作模式：具有单点测厚和扫描测厚两种测厚工作模式


• 单位制：公制或者英制（可选）


• 工作电压：3V（2节AA尺寸碱性电池）


• 持续工作时间：大于100h（不开背光时）


• (仅HYC160)通讯接口：RS232，可与微型打印机或PC连接


• 外形尺寸：150mm×74mm×32 mm


• 整机重量：245g 五、仪器特点


• 高对比的断码液晶显示，高亮度EL背光，方便在光线昏暗环境中使用。操作简便，所有功能都通过键盘按键实现


• 显示精度HYC150为0.1可调、HYC160为0.01/0.1可调（如图左为HYC150、右为HYC160）


• 声速可调，适应对多种材料测量，已知厚度可以反测声速，以提高测量精度。


• 可配备多种不同频率、不同晶片尺寸的双晶探头使用。兼容多种探头（高温、铸铁、小管径）无需校准自动识别。


• 具有探头零点校准、两点校准功能, 可对系统误差进行自动修正。


• 具有开机校准功能。


• 具有单点测厚和扫描测厚两种测厚工作模式，测量周期单点测量时4次/秒、扫描模式10次/秒。


• 具有耦合状态提示功能。


• 有剩余电量指示功能，可实时显示电池剩余电量，低功耗设计，AA五号电池待机50个小时。


• 具有自动休眠、自动关机等节电功能。


• 可存储20组（每组最多100个测量值）厚度测量数据。


• 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度。


• HYC160带有RS232接口，可以方便、快捷地与PC机进行数据交换。可以连接到微型打印机（厂家指定型号）现场打印测量报告，低端价位的小厂家的无打印机，有打印机的是指针式打印机，不是热敏高速打印，时代公司的TH160H敏打印机，但是价格昂贵。


• HYC160可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能，小厂家的没有软件，有软件的不是标配。


• 塑料外壳，精美曲线设计，整机重量245G，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。


• 两年免费保修，配件便宜，别的厂家的都是一年保修，而且配件昂贵。
