LSS-6330 Series 雷击浪涌模拟器 概述
模拟雷电对大地的电位变动带给配电线和通信线上耦合的“大能量感应噪声”。
根据IEC 61000-4-5 Ed.3、IEC61000-4-12 Ed.3(RINGWAVE 100kHz)、ANSI IEEE62-45(2002) ※
搭载预检功能：开业前的检查变得简单了。
搭载电压、电流监视器：可以确认试验时向EUT施加噪音时的状态。
采用大型LCD画面的操作面板：操作部采用大型LCD面板画面，提高了可视性、操作性。
采用简单连续试验的MPU控制：可自动进行冲浪输出/波形切换/极性切换等。
配备手动程序模式：以进行规格考试及单发条件考试为目的的手动模式和以连续进行不同条件的考试为目的的程序模式两种。根据用途可以简单地设定考试条件。
ー等优秀安全性
标准配备波形检查端子：您可以检查您的奥赛罗望远镜和BNC电缆输出波形。
准备了由于重叠电路的漏电流和背部按摩的电源方面的保护必要的绝缘变压器。（可选）
※ 对于振铃波的耦合是，仅在把PE作为浪涌COM的Basic测试类型上才可实现同时施加。
LSS-6330-A20A | 照片左：单相机型（浪涌发生部和CDN） |
LSS-6330-B63A | 照片右：三相63A型雷击浪涌模拟器
（上：发生部、下：耦合单元） |
使用前点检的简单化：搭载预检功能
以往的使用前点检是使用2个高价的高压探头和可进行差动测量的示波器确认输出波形。不过，LSS-6330上只是在试验器本体上连接专用的线缆即可确认输出的有无（预先检查），实现了点检的简单化。
（可以通过SURGE OUTPUT／EUT LINE OUTPUT进行确认）
易于确认测试时的连接：在前置面板上配置施加相
为了防止试验时电源线缆的连接错误，采用了容易辨认的前置面板。考虑到测试的便利性也准备了各种插座（可选件）。
提高测试的安全性：装备『紧急停止＆互锁端子』
在硬件和软件两方面都搭载考虑使用者安全的功能。机器的连接上采用安全插座，并搭载紧急停止开关和互锁设置功能。
可以确认试验时的波形：『输出波形监控端子』
为了满足部分客户的，测试时简易确认输出波形的要求，搭载了监控端子。测试时可以用示波器确认被测物上施加的波形。同时，即使不使用示波器也在试验器控制画面上简易确认施加时的电压和电流值。
可以远程控制：准备『控制软件』
测试条件的设定和测试结果的保存，测试履历的记录，作报告书上可利用。
※软件可以在主页上下载。

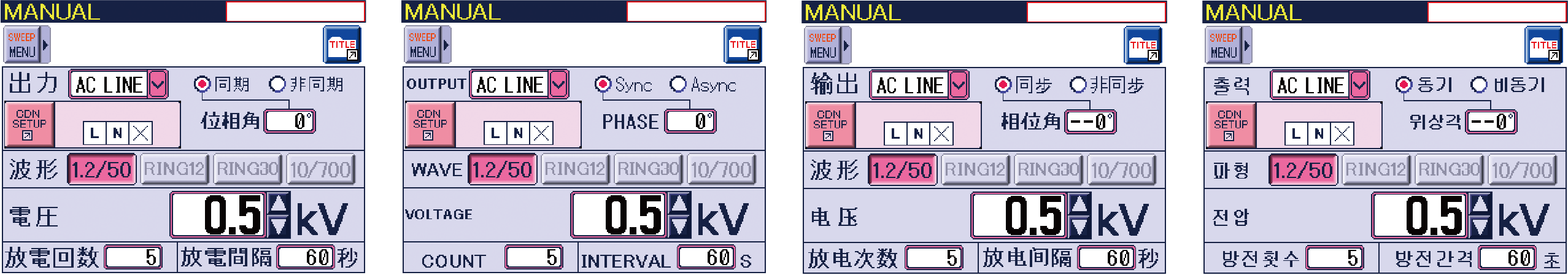

试验设置画面易懂：对应『多种语言』
为了更加容易辨认，除了日语以外，还能用英语，韩语，中文的画面操作。（英语＋任意一种语言）
LSS-6330 Series 雷击浪涌模拟器 技术参数
项目 | 规格 | 备注 |
浪涌波形 | 1.2/50μs-8/20μs组合波
10/700μs-5/320μs 组合波 RING WAVE |
|
1.2/50μs-8/20μs
组合波 | 开路电压 | 0.5kV ～ 6.7kV ±10% | 耦合电路：18μF 电缆长度：单侧0.5m
线输入侧开放 |
波头长 ／ 半峰值时间 | 1.2μs ±30％ ／ 50μs ±20％ |
短路电流 | 250A ～ 3350A ±10％ |
波头长／ 半峰值时间 | 8μs ±20％ ／ 20μs ±20％ |
10/700 μs-5/320μs
组合波 | 开路电压 | 0.5kV ～ 6.7kV ±10% | 电缆长度：单侧0.5m |
波头长 ／ 半峰值时间 | 10μs ±30％ ／ 700μ s±20％ |
短路电流 | 12.5A ～ 167.5A ±10％ |
波头长／ 半峰值时间 | 5μs ±20％ ／ 320μs ±20％ |
RING WAVE | 开路电压 | 0.25kV ～ 6.6kV ±10% | 电缆长度：单侧0.5m |
波头长 | 0.5μs ±30％ |
频率 | 100kHz ±10% |
衰减率 | Pk2 = 40% ＜ Pk1 < 110%Pk2 = 40% ＜ Pk1 < 110%
Pk3 = 40% ＜ Pk2 < 80%Pk3 = 40% ＜ Pk2 < 80%
Pk4 = 40% ＜ Pk3 < 80% |
短路电流 | 8.3～550A±10% |
波头长 | 0.2～1μs |
输出极性 | 正/负 |
|
输出阻抗 | 2Ω±10% | 1.2/50μs波形 |
40Ω±10% | 10/700μs 波形 |
12Ω±20%、30Ω±20% | RING （选择式) |
浪涌发生原理 | 浮置 |
|
最短充电时间 | 0.0kV ～ 4.0kV：5秒、 4.1kV ～ 6.7kV：10 秒 | 1.2/50μs波形 |
0.0kV ～ 4.0kV：10 秒、 4.1kV ～ 6.7kV：15 秒 | 10/700μs 波形 |
0.0kV ～ 4.0kV：1 秒、 4.1kV ～ 6.6kV：3 秒 | RING WAVE |
通信功能 | 基于RS-232C 光学连接器、蓝牙通信 | 选件 |
外部CDN控制 |
|
紧急停止 | 推锁按钮开关（停止测试、高压OFF、断开EUT用线路开关） |
|
互锁功能 | 外部连接设备用接口状态探知 |
|
警示灯显示 | 试验开始LED 闪烁 显示的颜色：红 |
|
警示灯连接口 | 装备警示灯连接的接口。 测试开始时警示灯点亮 | 默认到三个端口 |
EUT Fail | 3 端口 |
|
电压监控 | BNC 输出、2000V/V 输出精度：与实际输出的比值、±10％ | 输入开路时无保证波形 |
电流监控 | BNC 输出、1000A/V 输出精度：与实际输出的比值、±10％ | 输出短路时无波形保证 |
相位角控制 | 0°～360°±10° | EUT电源AC90V 以上 50Hz/60Hz ±10％运行 |
触发输入 | 非同步、AC ライン同步0°～360°/ 1°步长、外部输入 |
|
驱动电源 | AC100V～AC240V ±10％ 50Hz / 60Hz ±10％ |
|
工作环境 | 温度：15～35℃、 湿度：25～75％RH |
|
外形尺寸 ／ 重量 | W430×H371×D530 mm ／ 约55kg |
|
耦合输出部 LSS-6330-A20A
项目 |
|
|
浪涌波形 | 1.2/50μs-8/20μs组合波、RING WAVE |
|
1.2/50μs-8/20μs
组合波 | 开路电压 | 0.5kV ～ 6.7kV ±10% | 耦合回路：18μF結 电缆线长度：单侧0.5m
线输入端开放 |
波头长／ 半峰值时间 | 1.2μs ±30％ ／ 50μs ±20％ |
短路电流 | 250A ～ 3350A ±10％ |
波头长 ／ 半峰值时间 | 8μs ±20％ ／ 20μs ±20％ |
开路电压 | 0.5kV ～ 6.7kV ±10% | 耦合回路：10Ω+9μF
电缆线长度：单侧0.5m 电缆线长度：单侧0.5m
线输入端开放 |
波头长 ／ 半峰值时间 | 1.2μs ±30％ ／ 50μs +10μs /-25μs |
短路电流 | 41.6A ～ 558A ±10％ |
波头长 ／ 半峰值时间 | 2.5μs ±30％ ／ 25μs ±30％ |
RING WAVE | 开路电压 | 0.25kV ～ 6.6kV ±10% | 耦合回路：4.5μF
电缆线长度：单侧0.5m
线输入端开放 |
波头长 | 0.5μs ±30％ |
频率 | 100kHz ±10% |
衰减率 | Pk2 = 40% ＜ Pk1 < 110%Pk2 = 40% ＜ Pk1 < 110%
Pk3 = 40% ＜ Pk2 < 80%Pk3 = 40% ＜ Pk2 < 80%
Pk4 = 40% ＜ Pk3 < 80% |
短路电流 | 8.3 ～ 550A±10% |
波头长 | 0.2 ～ 1μs |
EUT 用电源容量 | AC240 V / 20 A MAX 50/60 Hz、DC125 V / 20 A MAX |
|
去耦线圈 | 1.5mH |
|
电压下降 | 额定电流通电时不满额定电压10 % | AC耦合部输出端子 |
残留电压 | 最高适用试验电压15 %以下，或电源线的额定电压(峰值)的2倍以下 |
|
相位角控制 | 0°～360°±10°EUT电源AC90 V以上50Hz/60Hz±10 %工作 |
|
