INS-S220 高频噪声模拟器（使用半导体继电器） 概述

此设备是模拟类似开关元件触点之间的放电，电子马达产生的电弧放电等，上升时间很快，高频率的噪声，来评价电子设备的抗干扰能力的测试设备。

因为包含测试脉冲中的频率成分的脉冲宽度很宽，另外通过改变脉冲的宽度，也可以改变脉冲能量的强度，能实现市场上对于噪声问题的再现性很高的噪声测试。

INS-S220 高频噪声模拟器（使用半导体继电器）产品特点

• 能实现高速脉冲的周期切换的测试。：因为脉冲切换的频率很快，误动作的发生率也会上升，可以期待测试时间的缩短。


• 脉冲宽度的设定很简单。：　 只需要操作按钮就能按步进50ns进行设定，缩短了设定的时间以及减少了连线错误的情况。


• 测试脉冲波形的稳定性更好，能实现再现性很高的测试。


• 减少了消耗品的数量，使用成本都得削减。


• 采用短路插头，可以非常容易地切换共模/差模测试。


• 仪器内内置 50Ω终端器，容易配线。


• 通过输出面板，可以直接连接EUT的AC插头。（选件）


• 通过各种探头，耦合夹，适配器，可进行各种各样的试验。（选件）


• 通过追加耦合网络，可进行EUT电源三相五线的试验。（选件）


解决市场上出现的问题：高频率，能量可调试验脉冲

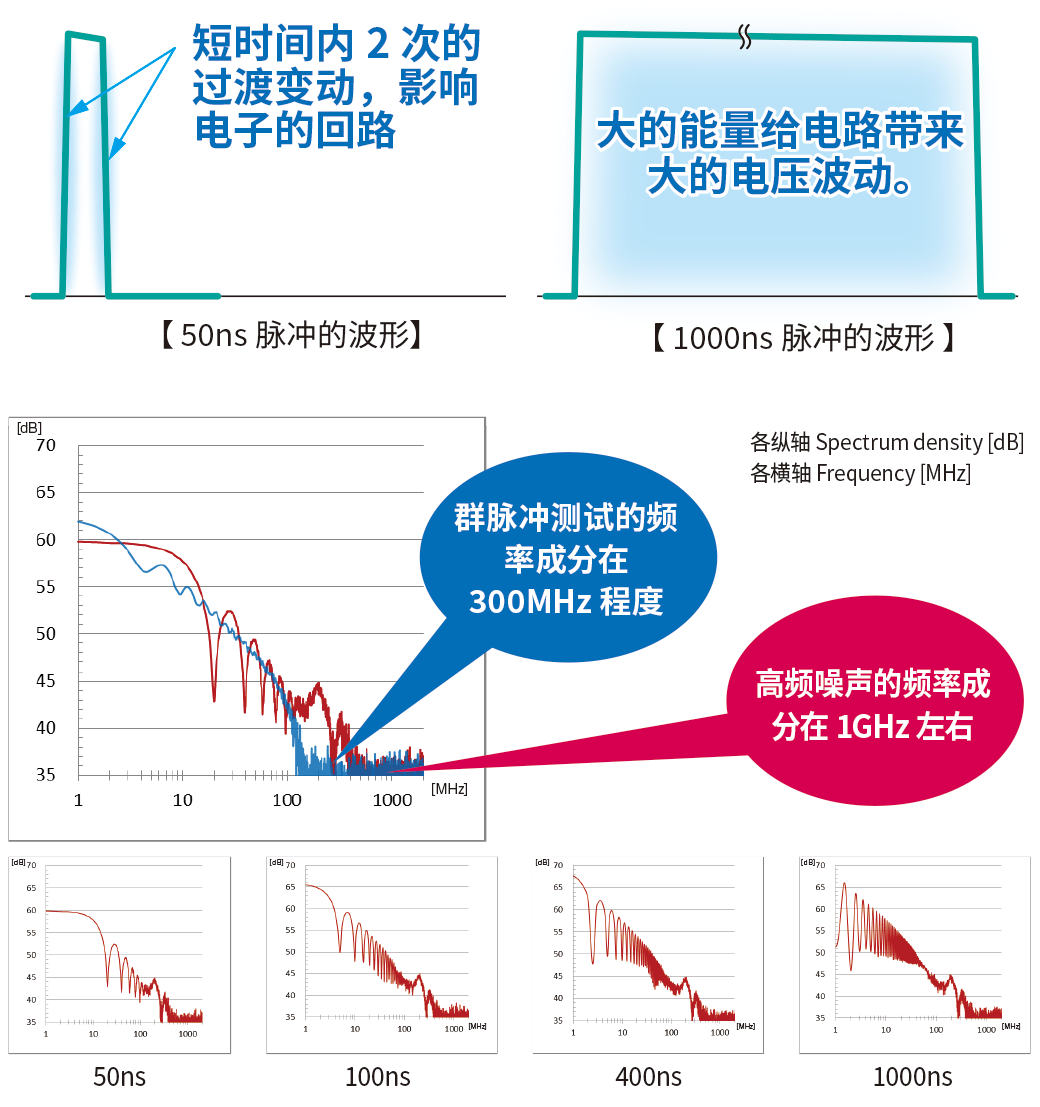

脉冲宽度小的50ns～100ns程度的高频噪声，能量是比较小，但是短时间内2次的波形上升以及下降造成的电压变动，急速变动时发生的电磁场的耦合可以影响电子回路。
另外，脉冲宽度宽的800ns～1000ns 的高频噪声，因为能量比较大，能容易地给回路施加很大的电压变动。高频噪声测试与国际标准IEC 61000-4-4群脉冲测试相比较，因为上升时间快，频率成分高是他的特征。这样对EUT施加干扰时，更容易侵入电路，更容易影响电子回路。

还有，由于高频噪声的脉冲宽度不同，包含的频谱的成分及强度也不同，建议用不同脉冲宽度的田间进行多种类测试。

误动作发生率提升：能缩短测试所花的时间

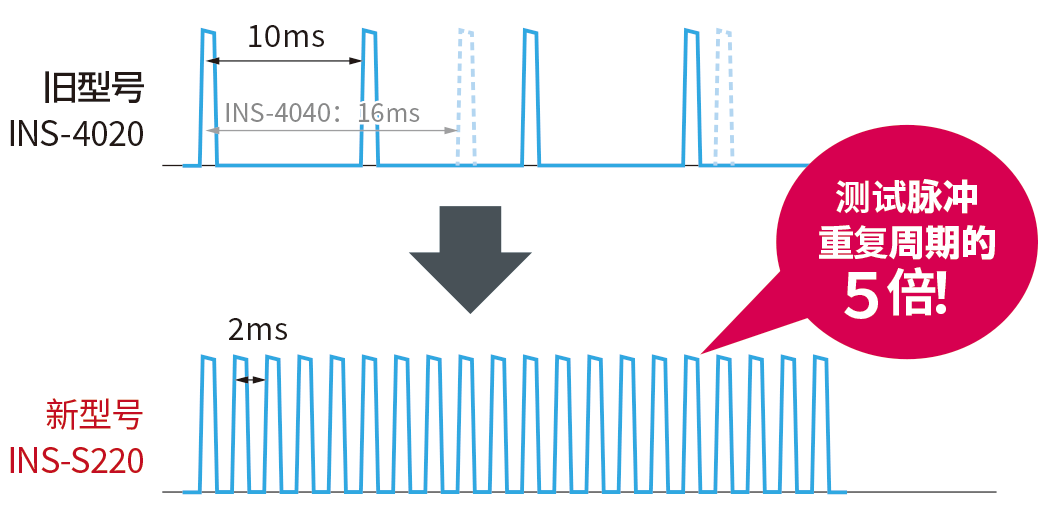

测试脉冲的重复周期比旧型号快，所以使被测物的误动作发生率提升，可以期待测试时间的缩短。

再现性向上：能进行定量测试

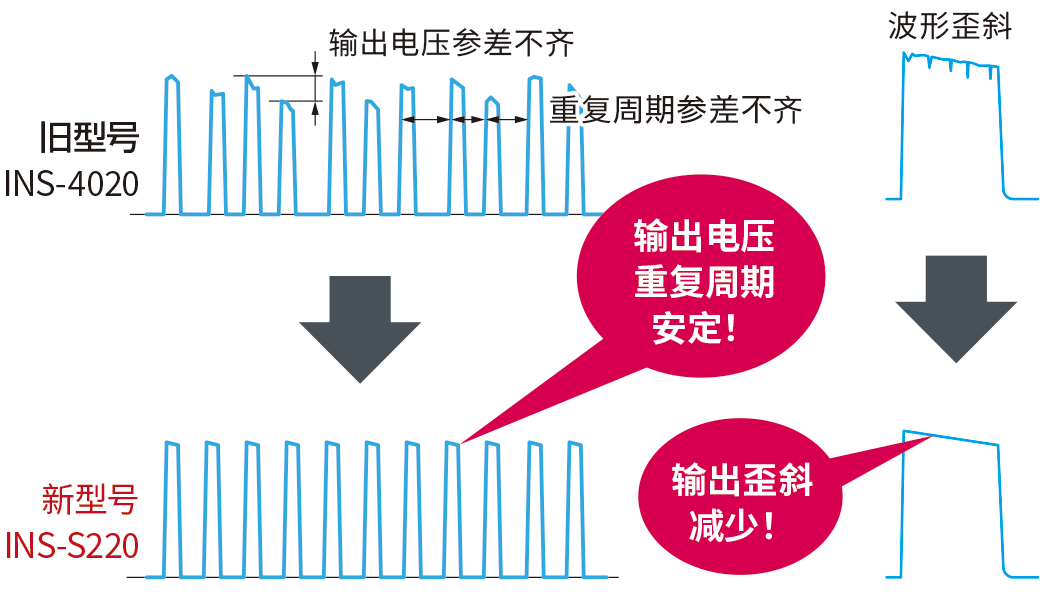

通过从以前的水银继电器方式变更为半导体继电器方式，提高试验脉冲波形的稳定性，能实现比以前的定量性再现性更好的测试。还有水银继电器劣化时产生的输出波形不良的情况也会消失。

设置的简单化：能缩短设置上所花的时间

旧型号的脉冲宽度设置需要手动地用专用的同轴电缆连接切换，但是新型号只需要操作按钮就能进行设定，缩短了设定的时间以及减少了连线错误的情况。

成本的削减：减少了消耗品的交换

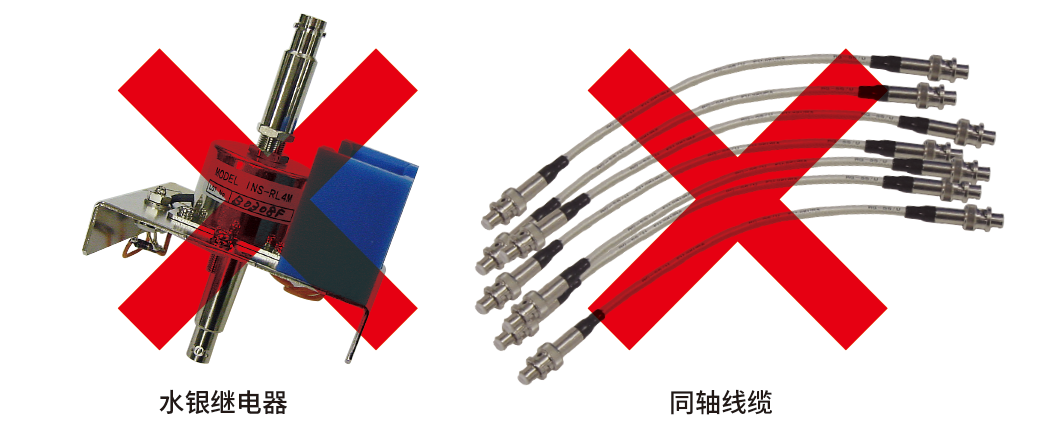

由原来的水银继电器方式（消耗品）改成半导体继电器。

另外，因为不使用脉冲宽度设置用同轴线。

连接的简略化：能缩短连接上所花的时间

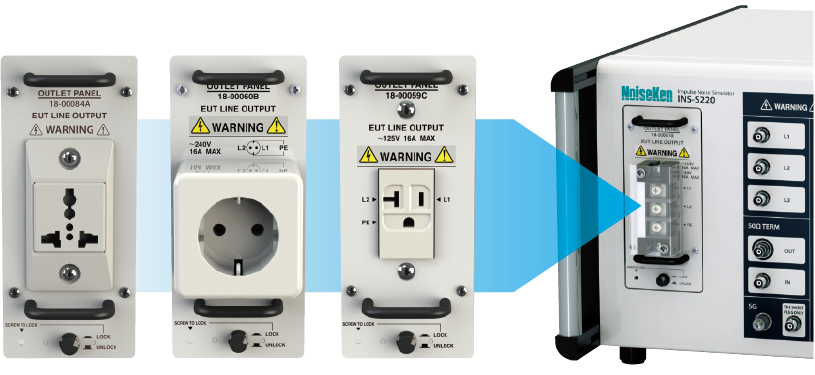

跟EUT的连接采用简单的输出面板的方式。使用各个国家的插座形状的输出面板，能非常简单的进行连接。

对噪声容易进行整改：能够判定误动作产生源

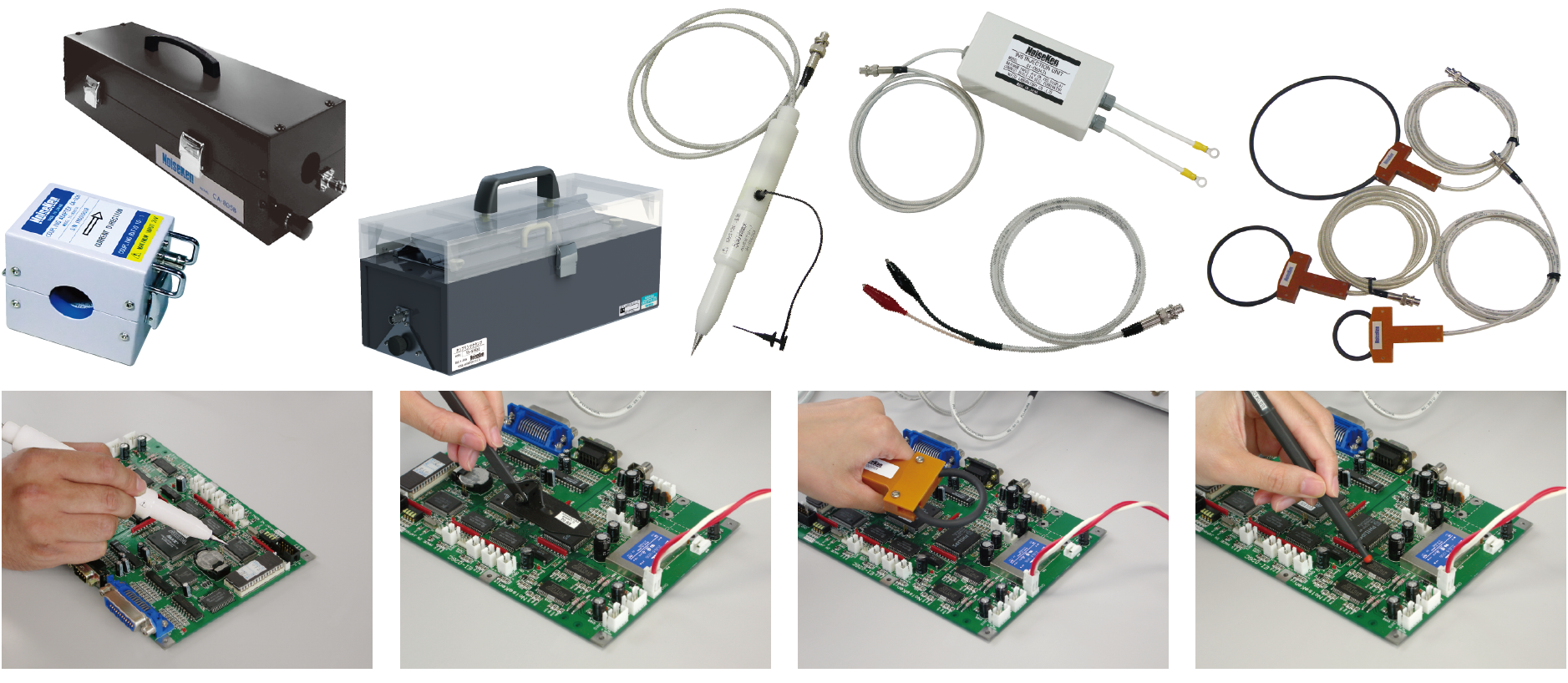

我们准备了从电源线，通信线，线束和外壳到基板的各种各样的干扰施加用选件，更能容易的找出误动作发生处。

INS-S220 高频噪声模拟器（使用半导体继电器）技术参数

项目	规格
脉冲   设定范围①	脉冲输出电压 ： 0.50kV ～   0.99kV ±10%　0.01kV 步长   脉冲宽度： 100ns ～ 1000ns ±10%　50ns步长   重复周期 ： 1ms ～ 999 ms ±10%　1ms 步长
脉冲   设定范围②	脉冲输出电压 ： 1.00kV ～   2.00 kV ±10%　0.01kV 步长   脉冲宽度 ： 50ns ～ 1000 ns ±10%　50ns步长   重复周期 ： 10ms ～ 999 ms ±10%　1ms 步长
输出电压	0.5～2.00kV±10％　（10V步长）
极性	正 ／   负
上升时间	3ns以下
输出阻抗	50Ω
终端电阻	50Ω

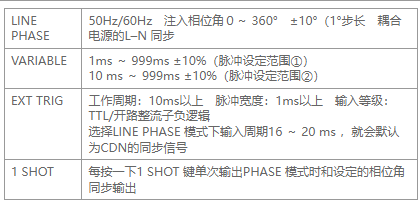

重复周期
内存容量	５个试验
试验时间	1s   ～ 999s ±10%　1s步长
耦合相切换	L(+),   N(－), PE ／ PULSE OUT　※手动用同轴线切换
耦合模式	共模模式／差模模式　※受动切换用短路插头
被测装置（EUT）电源容量	单相 AC240V   ／ DC125V 16A 　(L(+), N(－), PE)
驱动电源	AC100   ～ 240V 50Hz/60Hz
使用温度／湿度范围	15～35℃　25～75％
尺寸／重量	（W）430×（H）249×（D）540mm（ 不含突起部）／约20kg
高压同轴接头	NMHV　Noiseken专用接头
附件	同周线缆 30cm（02-00013A）：２根、SG设定用短路插头（02-00106A）：1个、SG线缆（05-00103A）：1根、输出面板：１个、AC电源线：1根、操作说明书：1册、附件包：1个
