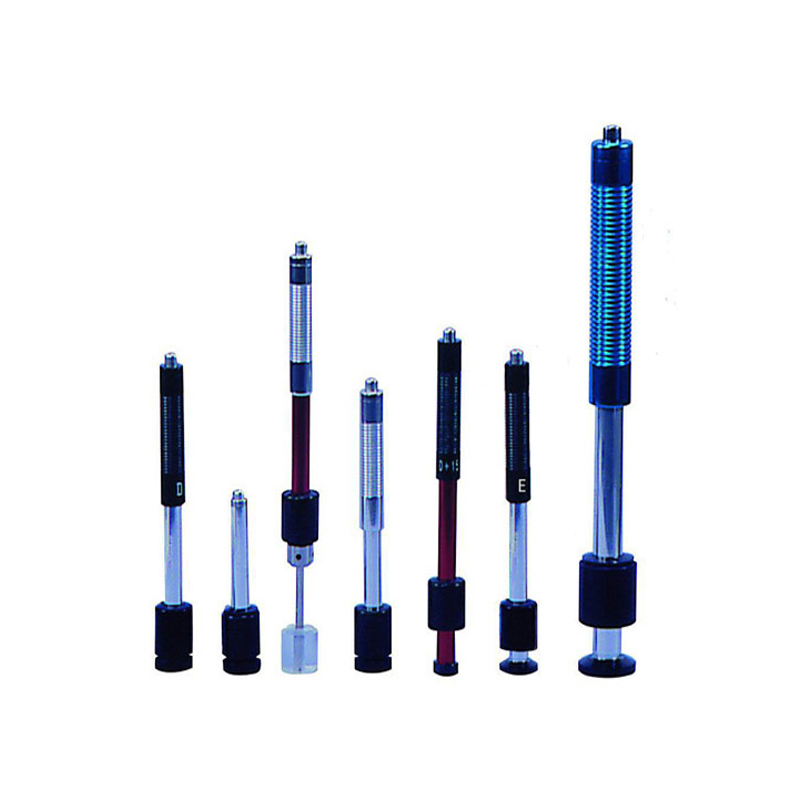

时代TIME5130 里氏硬度计的七种冲击装置

冲击能量 冲击体质量

11mJ   5.5g/7.2g

11mJ   7.8g

2.7mJ   3.0g

90mJ   20.0g

11mJ   5.5g

球头硬度: 球头直径: 球头材料:

1600HV   3mm 碳化钨

1600HV   3mm 碳化钨

1600HV   3mm 碳化钨

1600HV   5mm 碳化钨

5000HV   3mm 金刚石

冲击装置直径: 冲击装置长度: 冲击装置重量:

20mm   86(147)/ 75mm 50g

20mm   162mm 80g

20mm   141mm 75g

30mm   254mm 250g

20mm   155mm 80g

试件最大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件最小重量: 可直接测量 需稳定支撑 需密实耦合

>5kg   2～5kg 0.05～2kg

>5kg   2～5kg 0.05～2kg

>1.5kg   0.5～1.5kg 0.02～0.5kg

>15kg   5～15kg 0.5～5kg

>5kg   2～5kg 0.05～2kg

试件最小厚度 密实耦合 硬化层最小深度

5mm   ≥0.8mm

5mm   ≥0.8mm

1mm   ≥0.2mm

10mm   ≥1.2mm

5mm   ≥0.8mm

球头压痕尺寸

硬度300HV时

压痕直径 压痕深度

0.54mm   24μm

0.54mm   24μm

0.38mm   12μm

1.03mm   53μm

0.54mm   24μm

硬度600HV时

压痕直径 压痕深度

0.54mm   17μm

0.54mm   17μm

0.32mm   8μm

0.90mm   41μm

0.54mm   17μm

硬度800HV时

压痕直径 压痕深度

0.35mm   10μm

0.35mm   10μm

0.35mm   7μm

--   --

0.35mm   10μm

冲击装置适用范围

DC型测量孔或园柱筒内;DL型测量细长窄槽或孔

D+15型测量沟槽或凹入的表面

C型测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件

E型测量硬度极高材料
