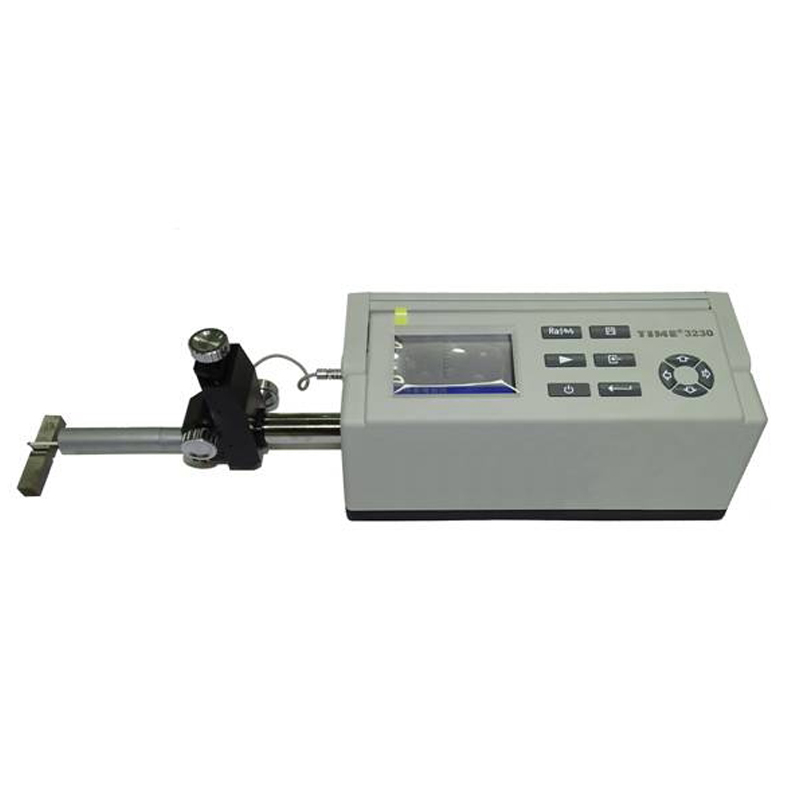

时代TIME 粗糙度形状测量仪 323X

测量范围

X 轴（最大测量行程）

40mm

50mm

Z 轴（最大垂直量程）

800μm （ Ra 测量范围从 0.001-36 μm ）

检出器

检出方式

电感式 / 可无导头（无导轨）测量

分辨力

800μm 满量程条件下，系统分辨力为 0.01μm （ Z 轴方向）每段取样样长度最大采样点数 4000 点（取决于取样长度的选取）。

针尖

符合以下标准的最新版本：GB/T6062 （等效于 ISO3274）、GB/T19600 （等效于 ISO12179）、JJF1105

测力

弯曲

检测方法

驱动装置

仪器结构

驱动内置、传感器可插接更换。测量部分可独立升降。

驱动内置 /外置可选。传感器可插接更换、并可独立握持。

测量速度

0.15 、 0.5 、 1mm /s

驱动速度

2mm /s

俯仰调节

-4.5º ～ +1.5º

可自由握持

升降调节

50mm

预置标准

ISO1997 / ANSI / JIS2001

参数

预置标准中所定义的粗糙度、波纹度、轮廓度参数，可添加。

R 参数： Ra 、 Rz （ ISO ）、 Rz （ JIS）、 Rc 、 Rq 、 Rt 、 Rp 、 Rv 、

Rmax 、 R3z 、 R3y 、 RSk 、 RS 、 RSm、 Rmr 、 Rlo 、 RHSC 、 Rpc

W 参数： Wa 、 Wp 、 Wv 、 Wt 、 Wz （ISO ）、 Wq 、 Wsk 、 Wc 、 WS 、

WSm 、 Wlo 、 WHSC 、 Wpc 、 Wmr(c)、 Wz(JIS)

P 参数： Pa 、 Pp 、 Pv 、 Pt 、 Pz （ ISO）、 Pq 、 Psk 、 Pc 、 PS 、

PSm 、 Plo 、 PHSC 、 Ppc 、 Pmr(c) 、Pz(JIS)

Rk 参数： Rk 、 Rvk 、 Rpk 、 Mr1 、 Mr2

最高显示分辨率

0.001μm

滤波器

2CR 、高斯 (Gaussian   Filter)

取样长度

0.08 、 0.25 、 0.8 、 2.5 、 8.0 、 10mm（此为 TIME3233 独有）

取样数

1 ～ 5 倍的取样长度

评定长度

1L -5L （可选）， L 为取样长度

示值误差

5% （带导头）， 10% （无导头）

示值变动性

≤3 ％

附加功能

内置存储

本机可存 10 组数据（含图形）

打印

可外接专用微型打印机、方便现场打印

语言

中英文，可添加。

通讯方式

USB 和 RS232 双模式

特别功能

无

1、国内首创，“动测联动”去除测量的空驶行程，最窄测量长度可小至1.5mm。
  2、国内同档大量程仪器中，首次实现转角90°测量

1、满足德国大众车身钢板、表面波纹度检查PV1054的要求。
  2、满足中国汽车工程学会 汽车用薄钢板表面波纹度试验方法的要求

可选传感器

标准传感器。深底传感器（探深10/20/30/40mm可选）、笔尖式传感器（直径1.3mm）、粉末冶金专用传感器（符合GB/12767-91）、斧刃式细棒细丝专用传感器、U/V型夏比试样冲击缺口专用传感器、120°斜角传感器
