3223

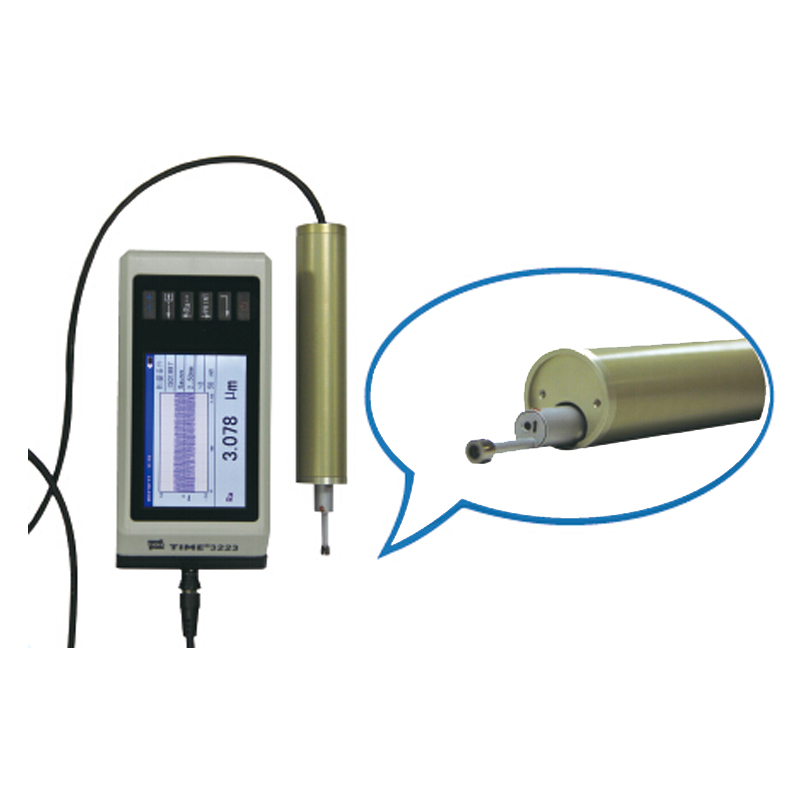

时代TIME 便携式粗糙度仪 3223(原TR240)

品牌名称:北京时代之峰

产品型号:3223

产品规格
产品介绍
高精度电感传感器;兼容IOS1997、ANSI、JIS2001标准;TFT液晶,可显示全部参数与图形;连接时代TA230打印机,可打印全部参数及轮廓图形;内置标准RS232接口、USB接口;两种关机方式:手动关机、自动关机;分体化设计,驱动器体积小,使用方便。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品概述

1、高精度电感传感器;

2、兼容IOS1997、ANSI、JIS2001标准;

3、TFT液晶,可显示全部参数与图形;

4、连接时代TA230打印机,可打印全部参数及轮廓图形;

5、内置标准RS232接口、USB接口;

6、两种关机方式:手动关机、自动关机;

7、分体化设计,驱动器体积小,使用方便。



技术参数

测量参数

Ra 、 Rp 、 Rv 、 Rt 、 Rz 、 Rq 、 Rsk 、 Rku 、 Rc 、 RPc 、 RSm 、 Rmr ( c )、 tp 、 Rmr 、 Rpm 、

Rz1max 、 RzJIS 、 Rmax 、 Htp 、 R δ c 、 R △ q 、 R △ a 、 Rk 、 Rpk 、 Rvk 、 Mr1 、 Mr2 、 A1 、 A2

Pa 、 Pp 、 Pv 、 Pt 、 Pz 、 Pq 、 Psk 、 Pku 、 Pc 、 PSm 、 Pmr ( c )、 Pmr 、 Pz1max 、 PzJIS 、

P δ c 、 P △ q

传感器

检测原理

电感式

测量范围

400μm

针尖半径

5μm

针尖材料

金刚石

触针测力

4mN

触针角度

90°

导头纵向半径

45mm

最大驱动行程

19mm

量程和分辨力

量程

分辨力

± 25μm

0.001μm

± 200μm

0.008μm

波方式

2RC 、 GAUSS

取样长度

0.08mm , 0.25mm , 0.8mm , 2.5mm

评定长度

1L   ~ 5L (可选, L 为取样长度)

示值误差

± 10%

示值重复性

≤ 6%

工作环境

温度: 0 ℃ ~ 40 ℃

湿度:< 90% RH

外形尺寸及重量

主机: 155.4mm × 75mm × 53mm ,约 580g

驱动器:Ф 26mm × 132.5mm ,约 179g

电源

内置电池:锂离子充电电池

电源适配器:输入: 100V ~ 240VAC , 50/60Hz

输出: 9V , 3A

标准配置

主机、传感器、驱动器、充电器、样块、前后护套、探杆( 4 根)
