时代TIME 粗糙度仪可选附件-测量平台

品牌名称:北京时代之峰

产品型号:

产品规格
产品介绍
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

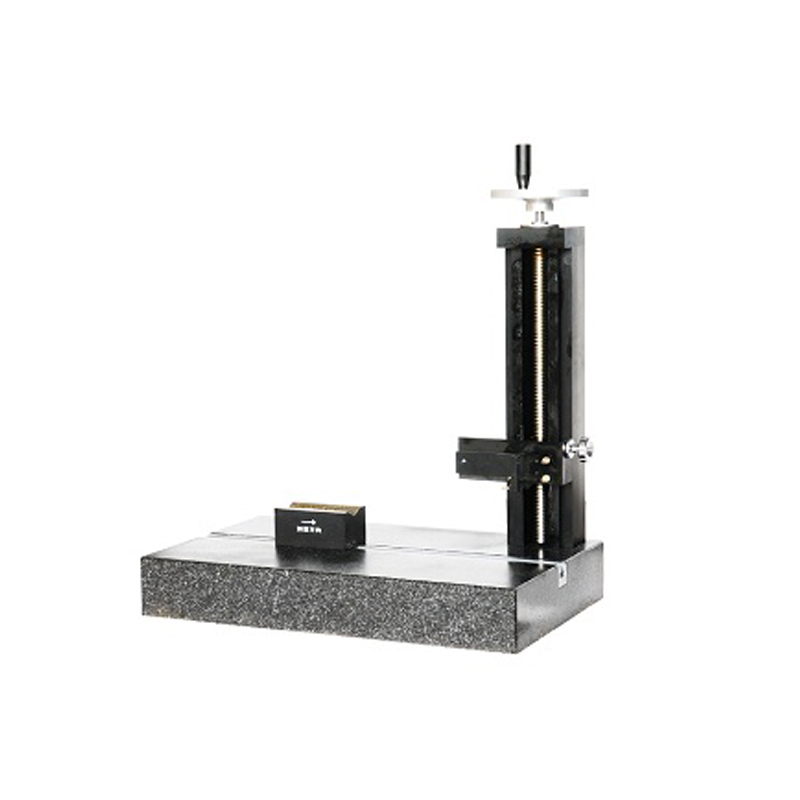

ETA620测量平台:

丝杆升降,平台上设置V型槽,用来测量形状较小的工件,可提高测量精度。

花岗岩平台工作面精度:00级(平面公差值3μm)

花岗岩平台大小尺寸:400mm×250mm×70mm

垂直升降高度:300±1mm

升降回程误差:≤手轮旋转1/6圈

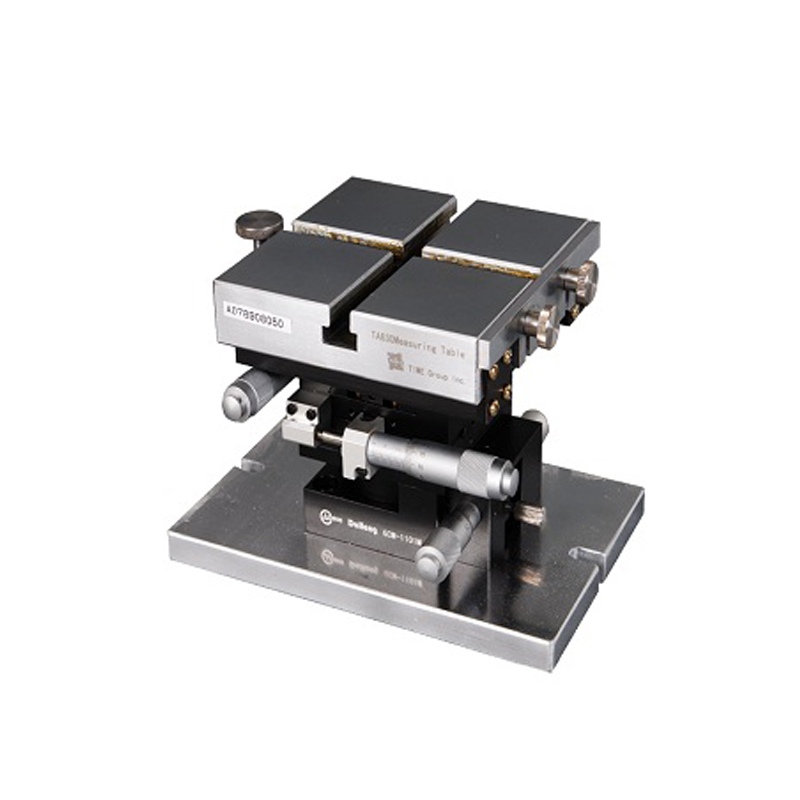

TA630微调平台:

X—Y平面转角,俯仰角。

调整范围:X向 ±12.5mm Y向:±12.5mm

旋转角度:粗调 360 微调±5 俯仰角度 0~5

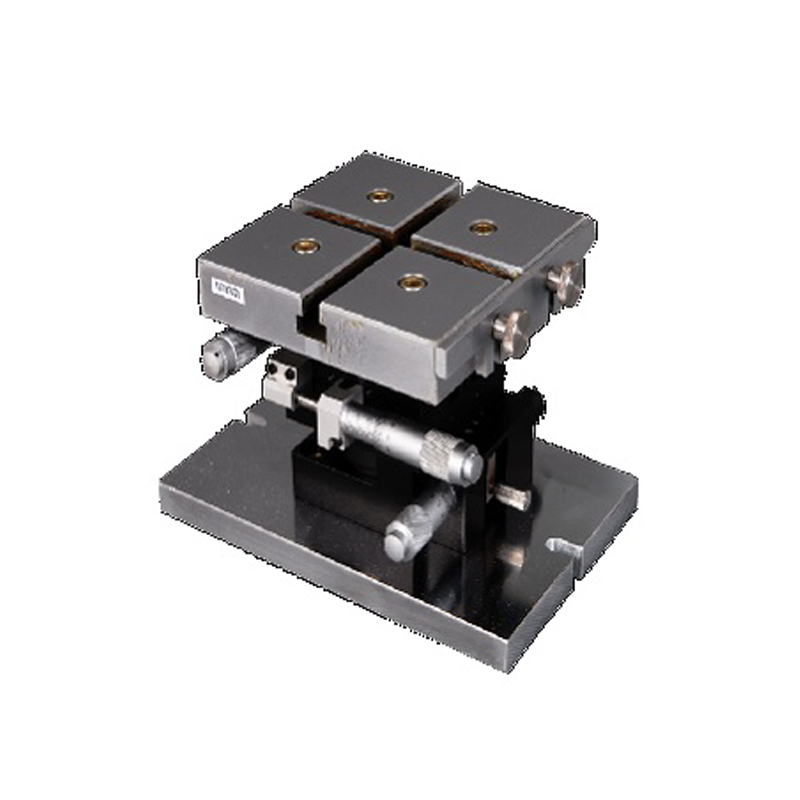

TA631微调平台:

X—Y平面转角。

调整范围:X向 ±12.5mm Y向:±12.5mm

旋转角度:粗调 360 微调±5

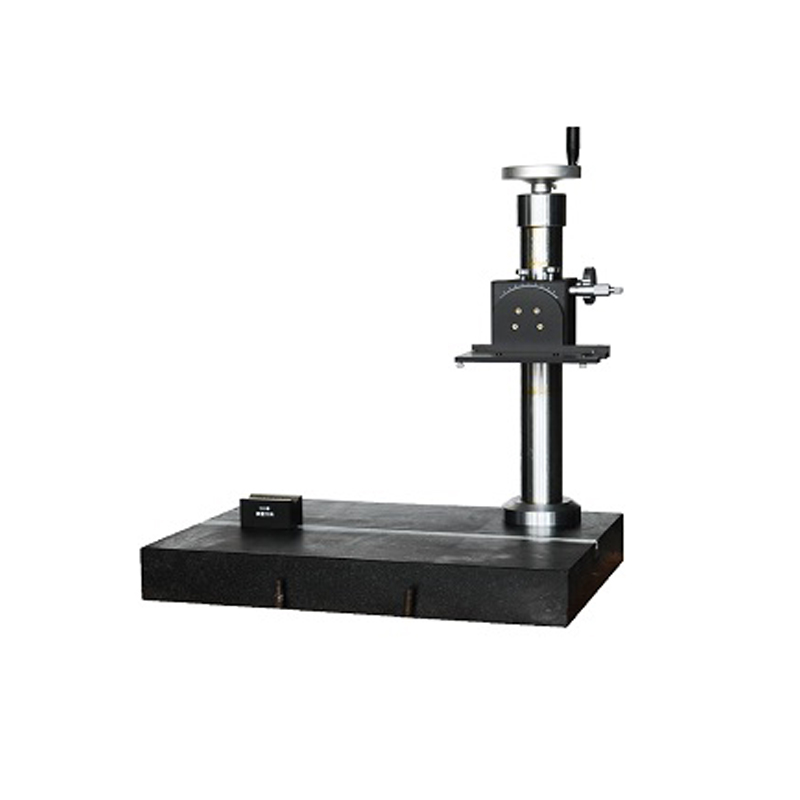

TA650测量平台(TR300专用)

垂直方向上的升降高度:300±1mm (微调由仪器上的可调支架完成)

垂直方向上的旋转角度:±45°

回程误差:不大于手轮的1/6圈

平台的平面度:00级

平台尺寸:600 X 420 X 80 mm

总高度:695 mm
