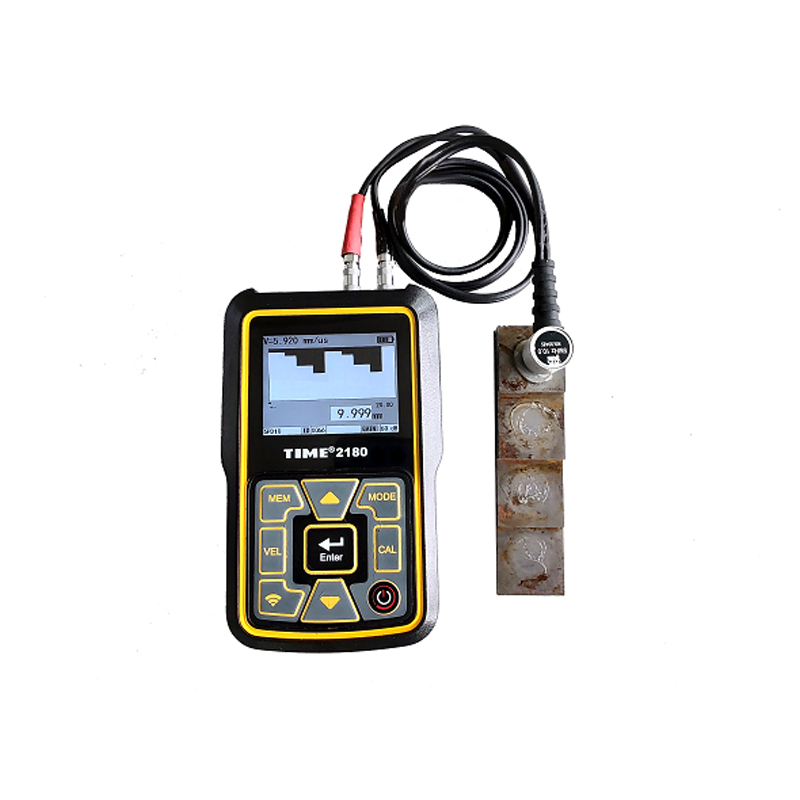

时代TIME 超声波测厚仪 2180

产品简介

TIME2180超声波测厚仪是一款依托时代 “工业智能检测物联网平台”的智能超声波测厚仪，是由传统的便携式单体仪器向时代智能测量系统的建立迈出的第一步。

仪器带有4G通讯模块，无需借助手机或WiFi网络，即可连接到 时代 “工业智能检测物联网平台”，实现测量数据的上传存储、设置参数的下传、固件更新等功能。 时代 “工业智能检测物联网平台”可通过手机App，网页等方式随时给用户提供设备管理、状态查看、数据查看、报表制作等功能。

仪器配备多种型号的双晶探头，具有发射-回波、界面-回波、回波-回波测量模式，可实现穿透涂层测量，最高可穿透厚达2.5mm的涂层。

仪器具有单值B扫描功能，可用于连续测量，便于用户查看工件厚度变化或表面轮廓。仪器还具有栅格存储功能，便于用户组织和查看测量数据。

仪器可以测量厚度在0.60 毫米到508.0 毫米范围内的钢，可测量的具体厚度取决于探头、软件选项和材料特性。仪器具有大容量存储能力和通讯功能。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天、科研院校等各个领域。

工作原理

超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲进入被测物体后在物体内部传播，当到达材料的分界面时被反射回探头，通过精确计算超声波在材料中的传播声程便可推知被测材料的厚度。

产品特点

1、带有 4G通讯模块 ，可 自主连接 到时代“ 工业智能检测无联网平台 ”；

2、采用 2.4寸320x240彩色液晶显示屏 ，亮度可调；

3、仪器可适配多种型号的双晶探头，具备 探头识别 和 自校准 功能；

4、具有发射-回波、界面-回波、回波-回波 测量模式 ；

5、可实现 穿透涂层测量 ；

6、仪器可 动态补偿 探头变化和耦合差异带来的测量误差，提升测量精度；

7、具有零位校准、声速校准、两点校准等 多种校准 方式；

8、分辨率为0.001、0.01、0.1毫米可选（或0.0001、0.001、0.01英寸可选）；

9、具有 增益调节 功能；

10、具有单值 B扫描 显示功能；

11、用户可开启高达每秒20次的 快速测量 模式；

12、具有 报警功能 ，可自由设置报警上、下限；

13、具有 差值、最大最小值 显示方式；

14、可存储多达50000个测量值，具有 二维栅格 存储功能；

15、在线升级 功能；

16、可通过USB与PC通讯，还可由USB接口提供供电；

17、具备RS485扩展接口。

技术参数

分辨力：0.001mm 或0.01mm或0.1mm可选

声速调节范围：508 m/s～18699m/s

显示器：彩色TFT液晶显示器，320x240像素

频率范围：0.5 MHz～20MHz

测量速率：标准(4Hz)、快速(20Hz)

数据存储：50个数据文件，每个可存储1000的测量值

电源：三节AA或镍氢电池

功耗：工作电流不超过120mA（关闭4G，亮度暗， 4.5V下）

外形尺寸：134mm×76 mm×31.5 mm

重量：178g左右（无电池）

适用标准及规范： Q/HD  SDF0001-2014超声波测厚仪

    JJF 1126-2004超声波测厚仪校准规范

    GB/T 6587  电子测量仪器通用规范

品种规格

1、基本配置

主机 1台

5PФ10探头 1支

耦合剂 1瓶

说明书 1份

2、选购件

标准试块

5PФ10 探头

7PФ6 探头

TSTU32粗晶探头

ZW5P高温探头

镍氢电池充电器

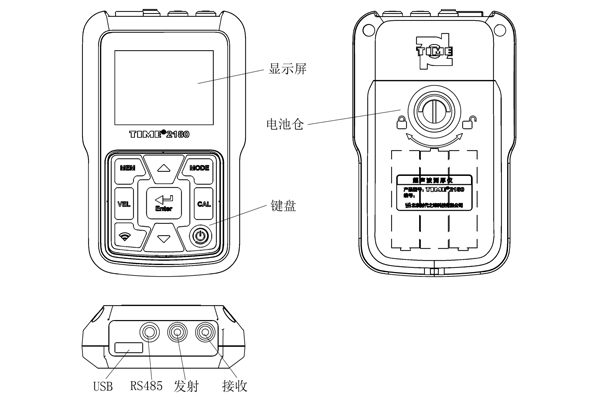

3、仪器各部分及名称
