产品概述

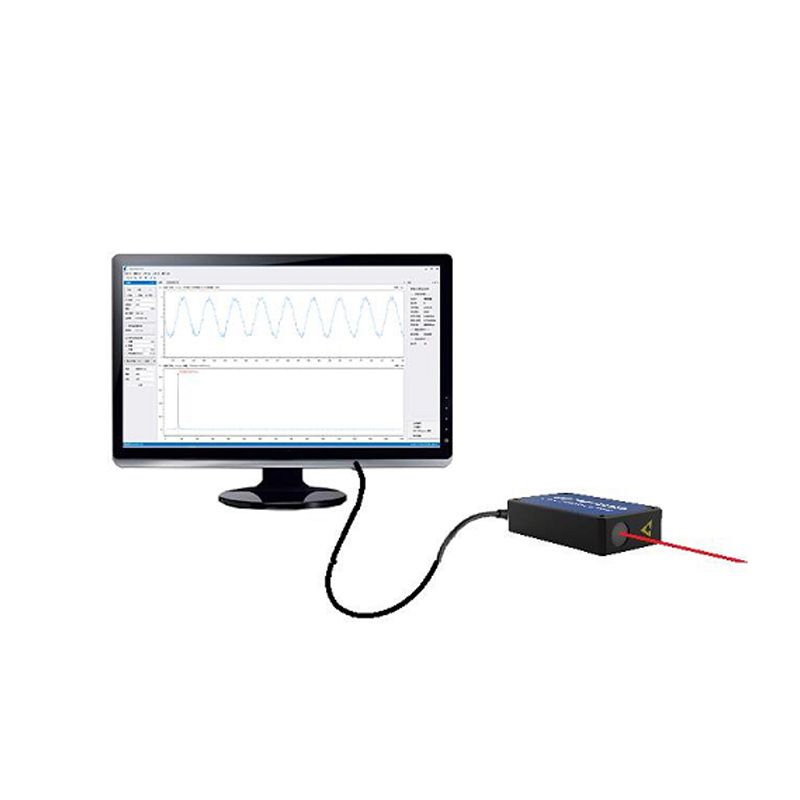

微型激光测振系统TIME-M200 核心光学系统采用集成光学芯片设计,具有高可靠性 , 低功耗,可实现小型化设计,非常适用于空间受限的测量。它采用的是非接触测量方法 ,可实现近距离(80mm-1000mm)高精度高分辨率的动态测试,设备抗干扰能力强,适应高温,潮湿等环境。主要应用领域包括:工业自动化产线检测 ,大型设备健康监测 ,同时也可检测一些机械零部件安装是否准确或者是否损坏,比如 ,轴承 ,凸轮或齿轮等部件的运行状态检测等。
功能特点
1、高稳定性:集成光学芯片设计,系统稳定性高 ;
2、小型化:结构设计紧凑,安装操作方便;
3、完整解决方案:系统集成 、信号处理 、数据采集及软件分析功能 ;
4、接口类型:可提供 USB 接口、SMA 接口;
5、多功能:可实现速度 、位移、加速度测量;
技术参数
技术参数 | ||
外观尺寸 | 160mm×70mm×25mm | |
激光波长 |
850nm | |
激光功率 | < 1mW | |
激光安全等级 |
Class II @ 850nm | |
测试距离 |
80mm-1000mm | |
最优测试距离 |
400mm-700mm | |
频率范围 | 0.1Hz-1500Hz ( -3dB ) | |
速度分辨率 | 10 μ m/s | |
位移分辨率 | 2nm@(400mm 距离,金属表面,振动频率 1kHz) | |
最大速度量程 (Peak) |
D=400mm |
60mm/s |
D=700mm |
100mm/s | |
D=1000mm |
120mm/s | |
工作温度 |
5℃-45℃ | |
振动分析软件 | a)显示,分析、长时间数据存储功能; b)回放,滤波设置功能; c)波形放大、缩小、移动功能; d)X、Y 坐标值收数功能; e)多通道复合运算功能; f)频响、传递函数分析功能; g) 1/3 倍频程功能等; |
电气参数 | |
数据输出接口 | USB 、 SMA |
电源 | USB 接口供电 / 适配器供电 |
备注 : 可根据客户各种不同的需求定制化 。
应用领域
1、电力设备故障监测;
2、工业机器人定位检测;
3、能源设备健康状态监测;
4、工业自动化振动检测,轴承,齿轮箱,泵体等自动化振动检测;
5、精密数控机床振动测试,高速电主轴,地基环境振动检测等。
