产品概述

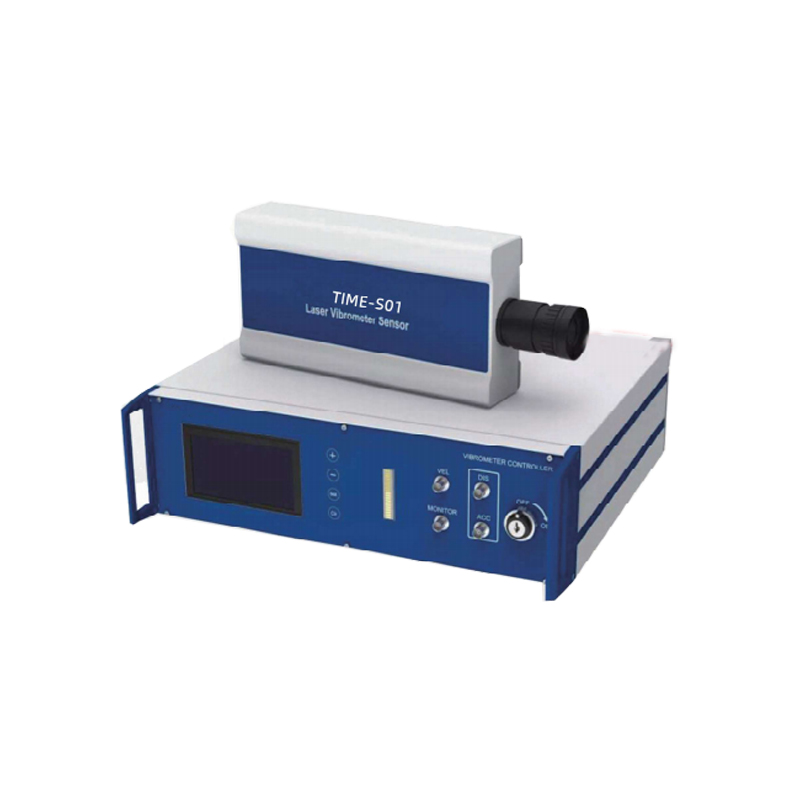

TIME-S01单点激光测振仪（法向）利用激光多普勒原理测量物体沿激光方向的振动。它采用非接触式测量方法，具有自动聚焦、远程聚焦和聚焦存储等功能。目标测量距离在0.35m-20m之同，设备抗干扰性强，具有极高的分辨率和极大的动态测量范围，是其他类型光测振仪的基础，已广泛应用于各大高校、研究所和工厂，设备安装简单快捷，适用于各种测量环境：实验室、在线测量、甚至户外测量，极短时同内即可获取振动数据。

功能特点

1、拿接触式测量：可解决接触式测量在实际应用中受测量环境（高温、强磁、腐蚀性材质等）影响而无法完成的测试；

2、双模式：可实现模拟/数字信号输出；

3、可升级：可外置扫描模块，升级成扫描式激光测振仪，实现自动扫猫的功能；

4、完整的解决方案：包含了光学调试、电路去噪、信号处理、数据采集及软件分析功能：

5、可定制：可根据客户要求选择适当量程和频率范围，为客户进行定制；

6、个性化软件：可根据客户需求配备具有实时评价测量结果、实时显示变化趋势等智能化功能的软件；

7、多功能：可配置光学单元，实现自动聚焦，远程聚焦、聚焦存取功能；

8、便携性：可固定于三脚架，配有为仪器定制的拉杆箱，方便携带。

技术参数

单点激光测振仪（法向）TIME-S01
激光波长	He-Ne laser 632.8nm
激光安全等级	ClassⅡ
工作距离*	0.35m-20m(取决于被测物体表面）
输出电压范围	±10V
最大测量速度"	±10m/s
最大测量位移	±2m
速度分辨率**	优于0.01µm/s/√Hz
位移分辨率**	优于1pm
最大线性误差	＜±1%
输出电压范围	±10v
模拟输出	BNC接口输出
数字输出	R45千兆以太网口
速度解码器	VS-03中频速度解码器、VD-16宽带数字速度解码器
位移解码器	DD-21宽带数字位移解码器、DD-16-25M超宽带数字位移解码器
频率范围	DC-3MHz(VD-16/DD21解码器) 、30kHz-25MHz(DD-16-25H解码器)
低通滤波器	2kHz,10kHz,20kHz,40kHz,80kHz,160kHz,360kHz,1MHz,3MHz(VD-16/DD-21解码器) 100kHz,1MHz,2MHz,4MHz,10MHz,25MHz(DD-16-25H解码器)
跟踪滤波器（选配)	Slow ,Medium , Fast, Off
信号电平显示	反光信号强度显示，DC电压信号输出（BNC接口，....5V)
接口/显示	带交互式菜单引导设置的液晶屏
工作湿度	+3℃...+45℃
存储温度	-10℃...+65℃
相对湿度	<90%
供电电源	100...240 VAC±10%,50/60 Hz
功耗	rmax.100VA

解码器
速度解码器	描述	带宽	量程	速度范围	速度分辨率
VS-03	中频速度解码器	0.5Hz-50kHz	3	±500mm/s	优于0.1µm/s/√Hz
VD-16	宽带数字速度解码器	0-3MHz	16	±10m/s	优于0.01µm/s/√Hz
位移解码器	描述	带宽	量程	位移范围	位移分辨率
DD-21	宽带数字位移解码器	0-3MHz	21	±2m	优于1pm
DD-16-25M	超宽带数字位移解码器	30kHz-25MHz	16	±500µm	优于1pm

可选配件

仪器箱、隔振台、固定配件、三脚架、工作台

应用领域

MEMS微机电系统、超声振动测量、医疗行业、汽车行业、桥梁建筑、硬盘储存、机械机床、电子器件、运动控制、发动机、涡轮增压器、新材料
