LW-300-600-1000

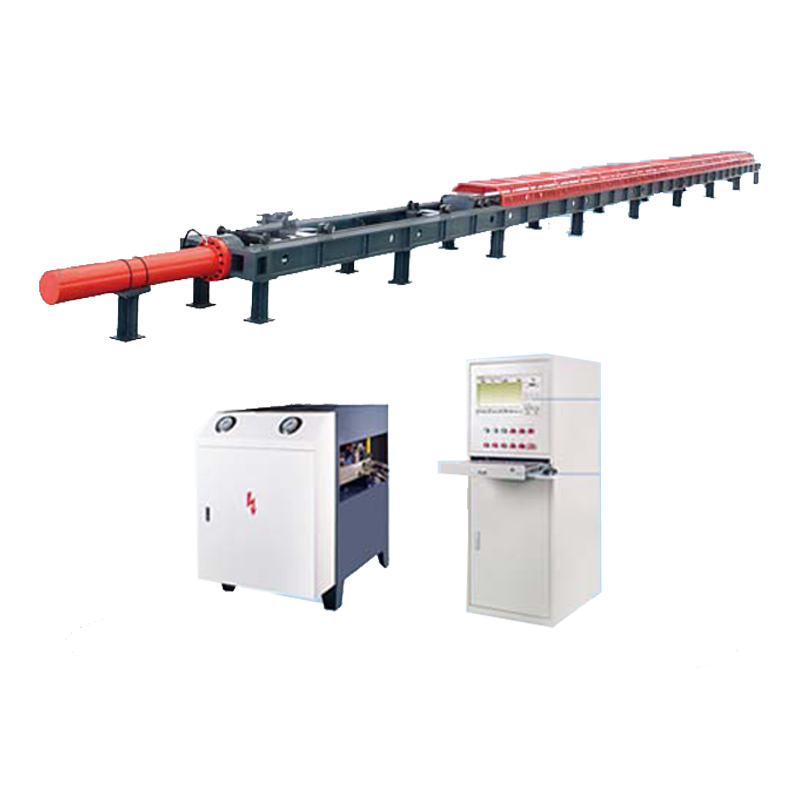

时代TIME 卧式拉力试验机 LW-300/600/1000

品牌名称：北京时代之峰

产品型号：LW-300/600/1000

获取报价 加入询盘
产品规格
产品介绍
LW-300/600/1000卧式拉力试验机采用卧式框架结构，单出杠双作用活塞缸施加试验力，计算机控制整个实验过程，负荷传感器测力，计算机系统自动分析处理及存储实验结果，打印机可直接打印所需的试验报告。本机主要适用于线缆、电缆、电力金具等的拉伸试验，是一款能满足现代生产科研和教学等行业要求的理想试验机。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品概述

LW-300/600/1000卧式拉力试验机采用卧式框架结构，单出杠双作用活塞缸施加试验力，计算机控制整个实验过程，负荷传感器测力，计算机系统自动分析处理及存储实验结果，打印机可直接打印所需的试验报告。本机主要适用于线缆、电缆、电力金具等的拉伸试验，是一款能满足现代生产科研和教学等行业要求的理想试验机。

LW-300/600/1000卧式拉力试验机主要由油缸座、油缸活塞、前移动夹头、后移动夹头、负荷传感器、后移动横梁及预拉紧机构等部件组成。油缸座、钢板焊接框架、后移动横梁形成受力框架；后移动横梁与框架之间采用插销链接，油缸安装在油缸座上，负荷传感器通过球绞机构与活塞相连，可以有效的消除侧向力对传感器的影响；前移动夹头的一端与传感器连接，另一端与式样的一端连接；后移动夹头的一端与预拉紧机构的丝杠连接，另一端与试样连接；预拉近机构安装在后移动横梁上，且能够随着后移动横梁移动。预拉紧时电机通过减速器带动螺母丝杠副中的螺母转动，使丝杠带动后移动夹头向后移动，拉紧试样。试验时，计算机控制系统通过控制伺服阀来实现试验的加载过程，通过控制伺服阀的开口方向和大小控制单出杠双作用低摩擦活塞缸的活塞前后移动，带动前移动夹头运动，从而将试验力施加到试样上。



技术参数

主要技术规格、参数

LW-300

LW-600

LW-1000

最大试验力(kN)

300

600

1000

试验力示值相对误差

≤示值得±1%

试验力测量范围

4%-100%Fn

拉伸空间(mm)

1000、5000、10000、30000按用户要求定制

空间调整方式

插销固定，调整间距500mm或800mm

活塞加载速度(mm/min)

0-100

活塞空载最大速度(mm/min)

200

活塞行程(mm)

500、1000、1500、2000按用户要求定制

预拉紧行程(mm)

500、1000、1500按用户要求定制

圆试样拉伸附具(mm)

Φ10-Φ32

Φ13-Φ40

Φ13-Φ60

插销式拉伸附具

按用户要求定制

浇铸式附具

按用户要求定制

主机外形尺寸(长*宽*高)mm

根据拉伸空间确定长度x1100x750

根据拉伸空间确定长度x1100x750

根据拉伸空间确定长度x1300x900
