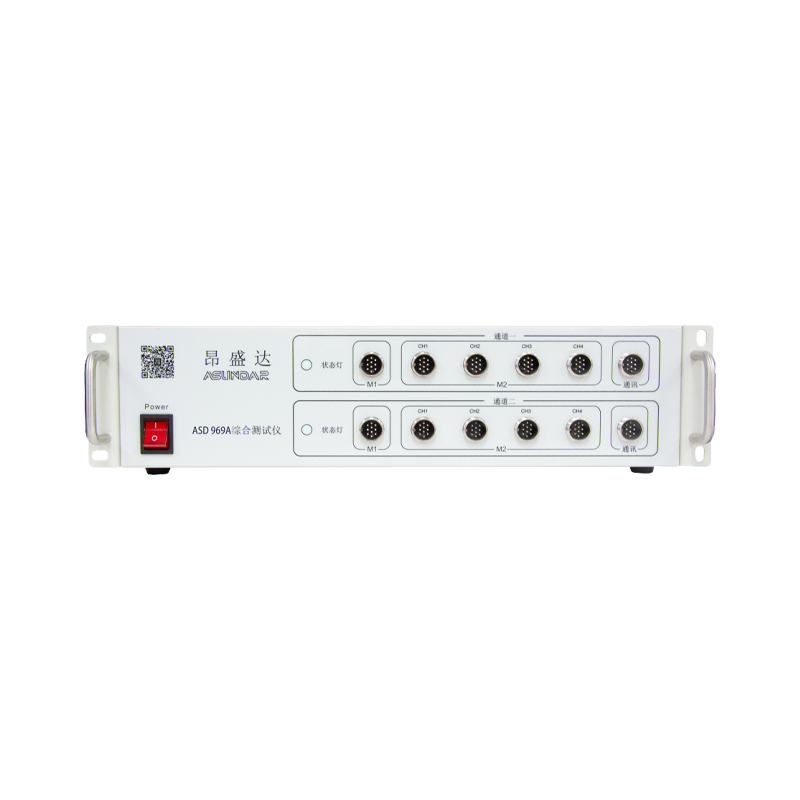

ASD969A 多协议多通道多功能可编程综合测试设备

ASD969A综合测试仪由测试仪及触控屏两部分组成，主要用于移动电源、适配器储能电源等外接电源半成品或成品的功能检测、参数测试及性能评估。测试仪内部集成四个独立的双向电源模块对应10个测试接口，其中两个模块各单独对应1个测试接口，另两个模块分别对应4各测试接口，2个通讯插座。双向电源兼具直流电源和电子负载功能且支持 QC、PD、华为及三星快充协议，测试快充无需诱骗器、直流电源和负载设备。支持协议自动侦测，支持编程自动测试，支持数据存储、导入及导出，可将测试结果以文档形式导出至USB存储设备。

产品特点

15.6寸高清液晶触摸屏，安卓系统上位机操作界面；

四路PD双向电源，支持100W充放电.最大可达200W；

支持QC、PD、华为及三星快充协议；

可同时测试二个5个端口的电源产品；

支持研发调试，自动测试；

负载有CC和CV模式；

支持同充同放功能；

可测试产品的OCP、短路保护；

可测试产品USB输出口的正反面D+、D−值和Type-C正反面；

可测试产品的电源输出纹波；

支持通过USB存储设备导入或导出测试文件；

支持扫码启动、自动启动，外接触发启动；

上位机应用和硬件底层程序均可联网远程更新。

技术参数

ASD969A多协议多通道多功能可编程综合测试设备
双向电源参数
量程	电源电压	0~20V
	电源电流	0~10A
	负载电压	0~20V
	负载电流	0~15A
	负载功率	100W(生产自动测试可达200W)
负载纹波测试	纹波电压	<3000mvp-p
负载纹波测试	采样频率	50HZ--500KHZ
QC电源/负载	备选电压	5、9、12、20V
PD电源/负载	备选电压	5、9、12、15、19、20V
精确度（25 °C）	电压	±(0.1%+0.025%FS)
精确度（25 °C）	电流	±(0.1%+0.08%FS)
分辨率	电压1mV；电流1mA
电源纹波	≦50mVp-p
其他参数
屏幕	尺寸	15.6 inch
屏幕	分辨率	1024*768
存储空间	容量	5GB
操作系统	操作系统	Android4.4.2
电网输入	电压	198~242Vac
电网输入	频率	47~63Hz
散热方式	风冷	风扇*3（37.2 CFM；38.4 dB(A)）
温度	操作环境	0 to 40 °C
尺寸	安卓屏	370mm* 260mm* 30mm
	设备尺寸	483mm462mm110mm
	包装尺寸	608mm530mm2200mm（设备）
	包装尺寸	529mm396mm100mm（安卓屏）
重量	产品重量	16.75Kg + 1.75Kg（设备+安卓屏）
重量	包装总重量	20.2 Kg
