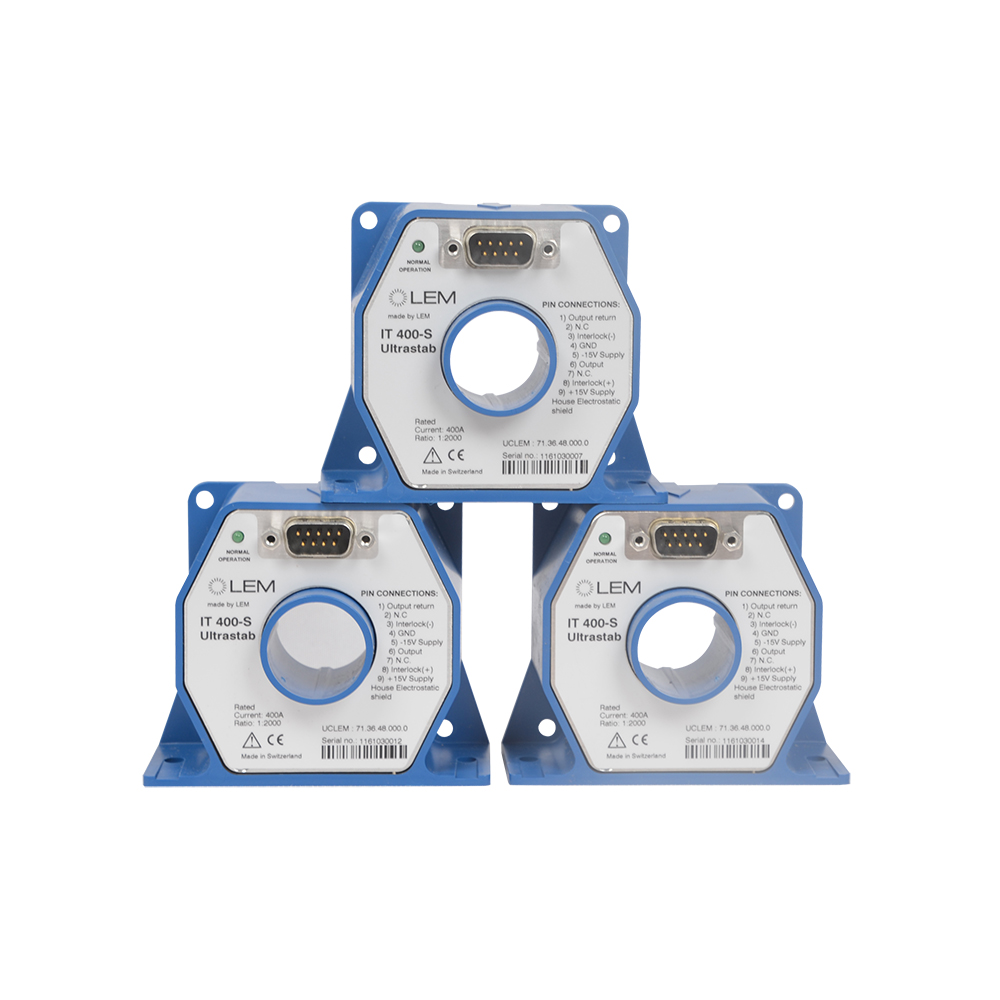

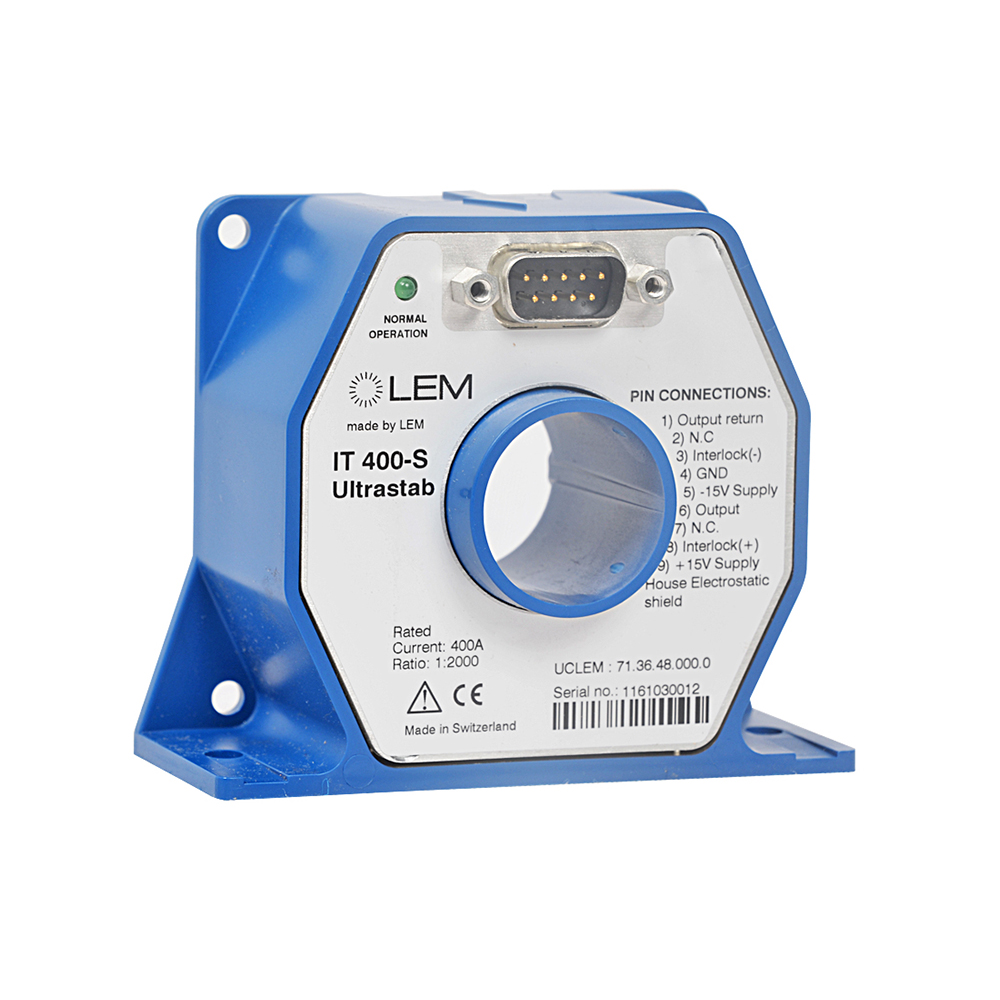

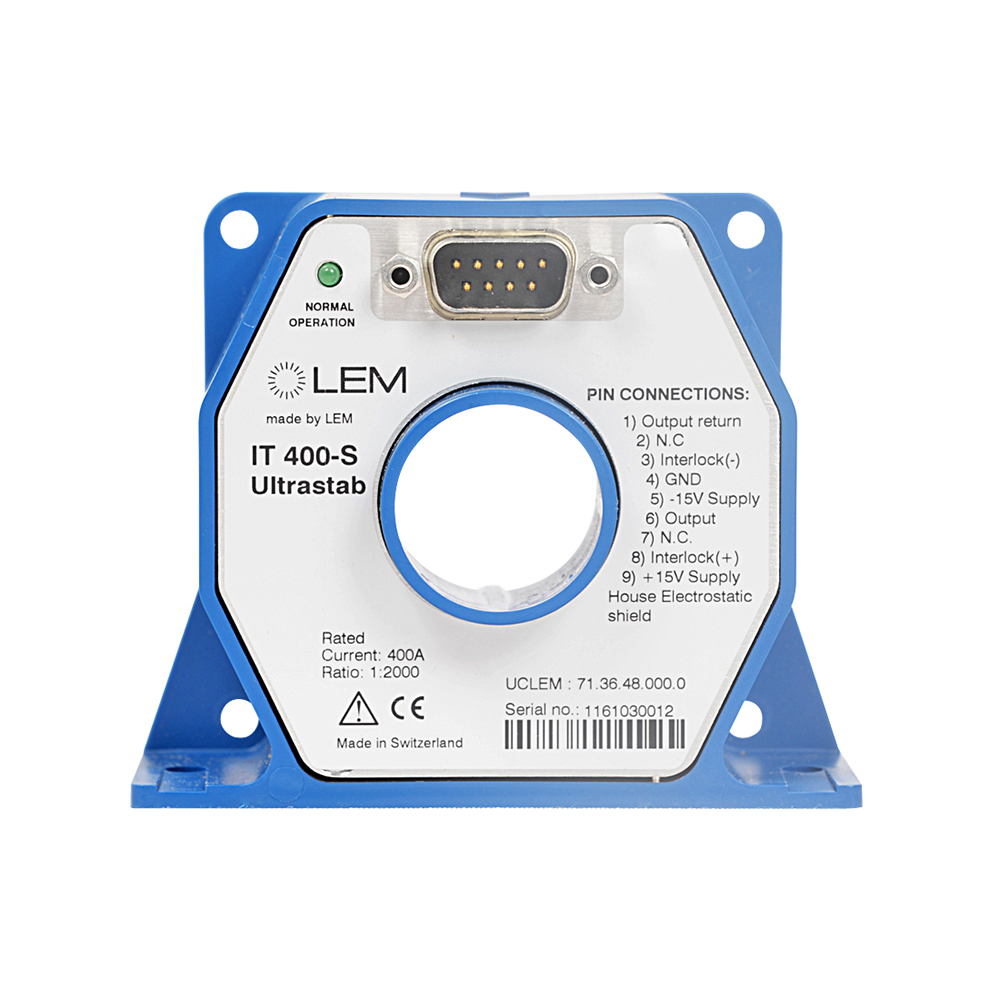

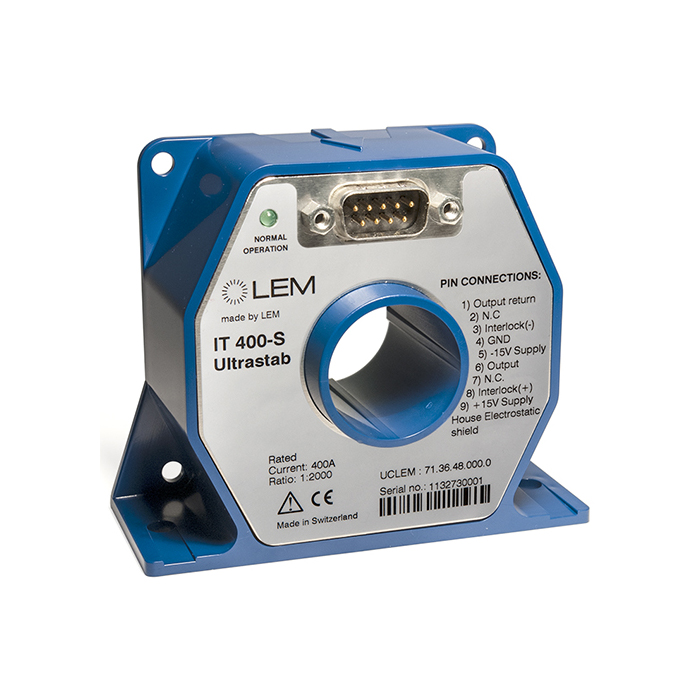

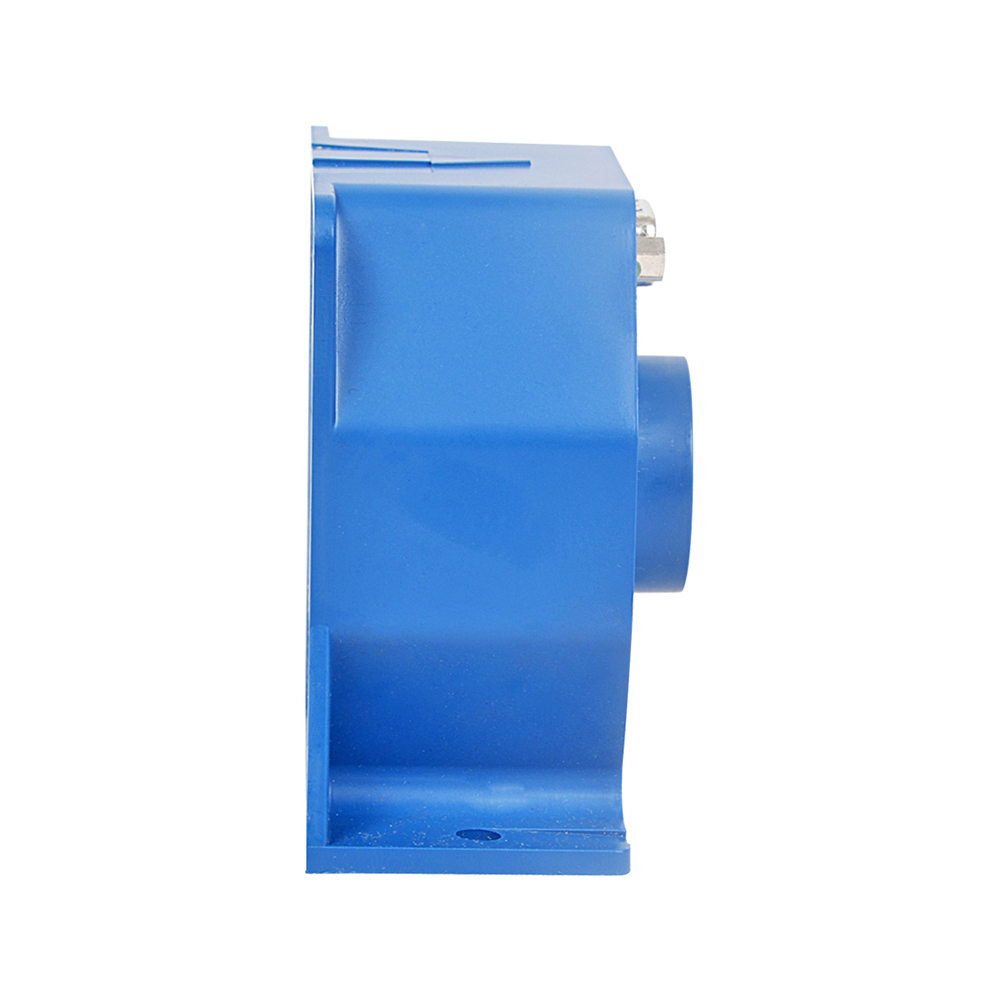

瑞士LEM 霍尔电流传感器 IT 400-S ULTRASTAB

品牌名称：瑞士莱姆

产品型号：IT 400-S ULTRASTAB

市场价：￥7800

订购价：￥6800

获取报价 加入询盘
产品规格
产品介绍
额定电流测量范围：60A~1000 A AC/DC
优良的线性度，＜3 ppm
高分辨率
初始偏移量在40到80 ppm之间
高温度稳定性，非常低偏移差：0.5至2.5 ppm / K
整体精度@ 25°C：在+ - 0.0044%和< + / - 0.02725%之间
宽频带高达800KHz（+ / - 3dB）
低噪声，无交叉失真
2年保修
资料下载
瑞士LEM IT 400-S ULTRASTAB 霍尔电流传感器-英文版
7页
渠道商
产品详情

IT系列电流传感器是高精度、宽频带的电流传感器，采用磁通门技术未使用霍尔器件。原边电流产生的磁场被副边电流产生的磁场补偿。零磁通检测器是由两个绕线线圈组成的对称检测器，这两个线圈与一个方波发生器相连接。副边补偿电流能精确反映原边电流情况。



IT 400-S ULTRASTAB产品特点

  • 额定电流测量范围：60A~1000 A  AC/DC

  • 优良的线性度，＜3 ppm

  • 高分辨率

  • 初始偏移量在40到80 ppm之间

  • 高温度稳定性，非常低偏移差：0.5至2.5 ppm / K

  • 整体精度@ 25°C：在+ - 0.0044%和< + / - 0.02725%之间

  • 宽频带高达800KHz（+ / - 3dB）

  • 低噪声，无交叉失真

  • 2年保修


符合标准

欧洲指令EMC 2004/108：CE标志

采用UL94 –VO认证的材料


IT 400-S ULTRASTAB 典型的应用

  • 高性能磁共振线性放大器反馈元件

  • 反馈元件在精密电流调节装置（电源…）

  • 精密高稳定逆变器

  • 医疗设备

  • 能量测量

  • 功率分析仪

  • 校准装置



IT 400-S ULTRASTAB 主要技术参数

型号

IT 400-S   ULTRASTAB

测量类型

电流

额定值

400A

测量范围

400A

准确性

0.0044%

频宽

150kHz(±1dB)/500kHz(±3dB)

副边输出信号

电流

副边输出信号值

瞬时 200 mA

原边信号

交流 + 直流

响应时间

＜250ns

工作电压范围

外部供电 DC 双向15-15 伏

工作温度

10C℃~50℃

技术原理

闭环磁通门 IT型

安装

盘式

孔径

Φ26mm


特殊功能的现有型号有：

IT 700-SPR：可编程从80A~700A的10A步进的编程接口

IT 700-SB：输出电压± 10 V

IT 1000-S / SP1：带宽高达500KHz（±3db）



IT 400-S ULTRASTAB 订购信息

型号

原边理论值

测量范围

副边额定信号

供电电压

精度 (%)

封装

IT 1000-S/SP1 ULTRASTAB

1000A

1000 A

1000 mA

15-15 Bi

0.0054

Panel

IT 200-S ULTRASTAB

200A

200 A

200 mA

15-15 Bi

0.0084

Panel

IT 400-S ULTRASTAB

400A

400 A

200 mA

15-15 Bi

0.0044

Panel

IT 60-S ULTRASTAB

60A

60 A

100 mA

15-15 Bi

0.02725

Panel

IT 700-S ULTRASTAB

700A

700 A

400 mA

15-15 Bi

0.00535

Panel

IT 700-SB ULTRASTAB

700A

700 A

10 V

15-15 Bi

0.0141

Panel
