高压探头 HV-P60A
高压探头 HV-P60A

日本岩崎 高压探头 HV-P60A

品牌名称：日本岩崎

产品型号：HV-P60A

获取报价 加入询盘
产品规格
产品介绍
使用示波器测量高达 DC 60 kV、脉冲 80 kV 的高压波形
宽带宽，直流至 50 MHz
免维护，由于使用硅橡胶 - 保证稳定的耐压
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

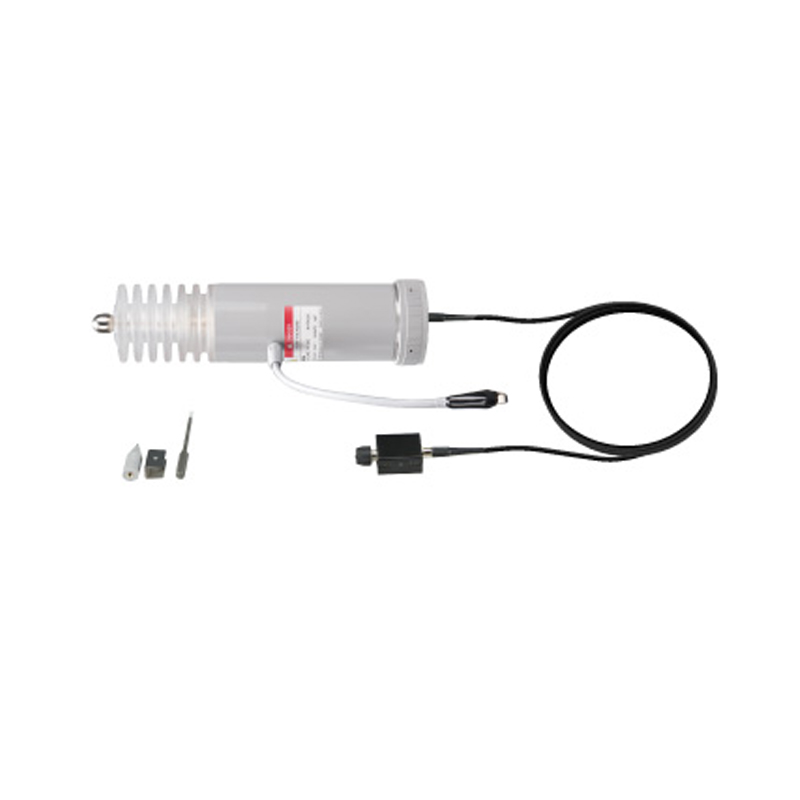

HV-P60A 高压探头

使用示波器测量高达 DC 60 kV、脉冲 80 kV 的高压波形
宽带宽，直流至 50 MHz
免维护，由于使用硅橡胶 - 保证稳定的耐压

技术参数

最大输入电压

DC   60 kV 或 AC 峰值*
  80 kV 单次脉冲，标准脉冲波

带宽

直流至 50 MHz，在 -3 dB 以内

上升时间

7   ns 或更短（仅适用于探头）

输入   RC

1,000   M W ±5% //5 pF ±2 pF

衰减

2000:1   ±5%

电缆长度

大约。4米

连接器

BNC型

用于

带输入 RC 的示波器：1 M W，10 至 40 pF

重量

大约。3.2 公斤（包括配件）

配件

配套盒、夹子、探头尖端、地线、调节螺丝刀、附件包

选项

高压探头支架 SK-301（按订单生产）
  SK-301 可与 HV-P60A/60 和   HV-P30A/30 一起使用。通过将探头支架倒置来安装（用于   HV-P60A/HV-P60/HV-P30A/HV-P30）。

* 如果 CW 为 100 kHz 或更高，PP   电压会下降。



这是一种通过连接示波器测量高压波形的无源探头，具有以下特点：带宽为DC至50 MHz，最大输入为DC 60 kV，衰减为2000:1。

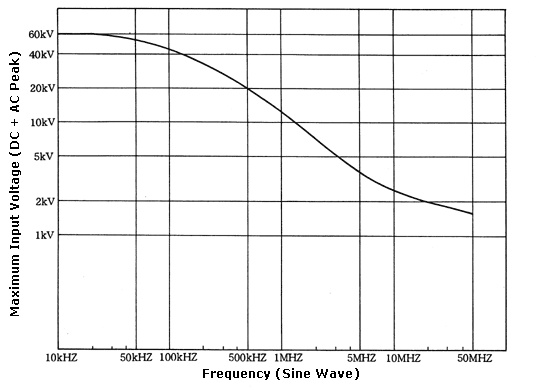

特性曲线

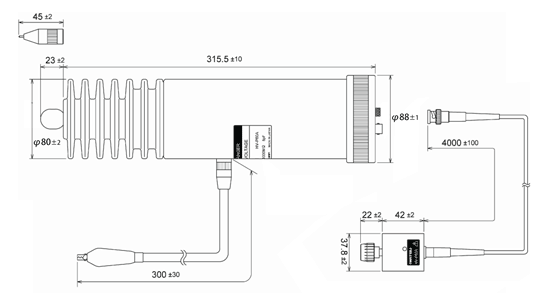

方面
