艾睿光电 微型热成像模组 Tiny1-C

品牌名称：艾睿光电

产品型号：Tiny1-C

获取报价 加入询盘
产品规格
产品介绍
● 聚焦消费级热成像市场；
● 256×192@12μm WLP高性能氧化钒非制冷红外探测器；
● 25Hz高帧频；
● 优异的镜头光学设计配合高分辨率探测器，成像效果出色；
● 内置快门，迷你体积13mm×13mm×8mm，便于集成；
● 支持全面阵温度数据输出；
● 自主研发红外ISP专用芯片，功耗低、性能好，用户开发难度低；
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

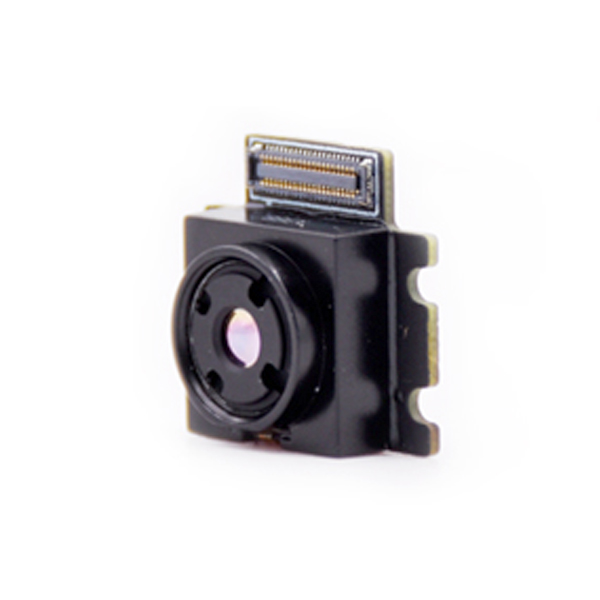

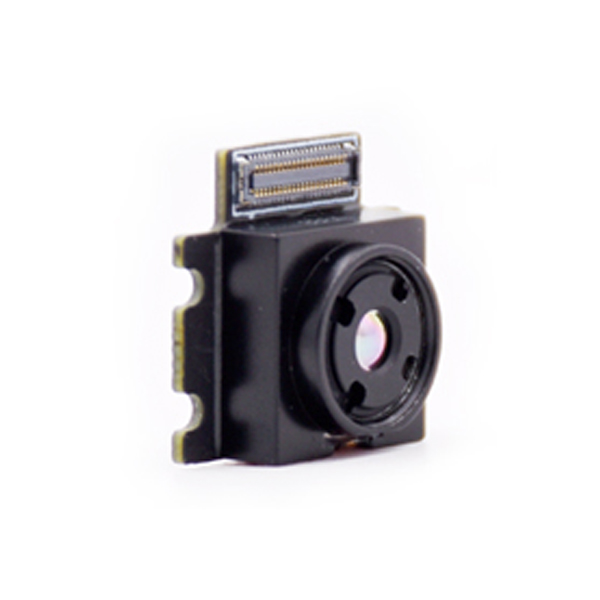

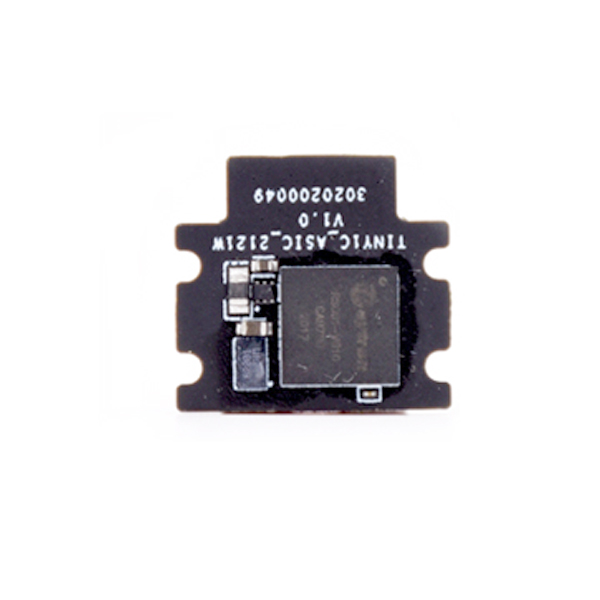

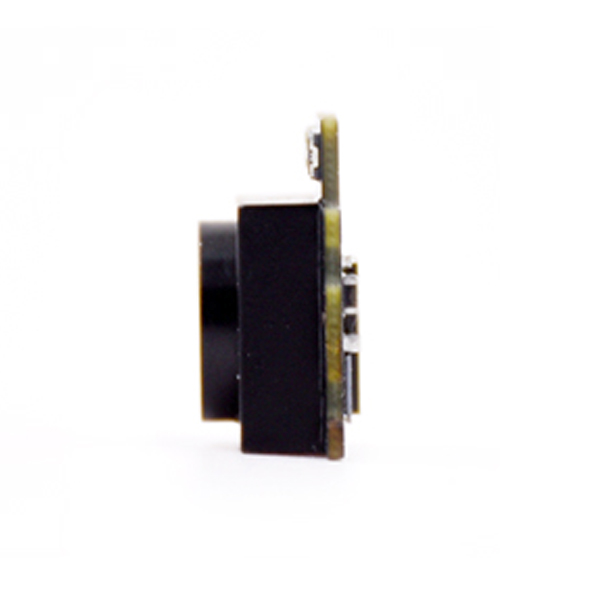

Tiny1-C 微型热成像模组

Tiny1-C 是一款长波红外（8～14μm，LWIR）微型热成像模组，可以将物体自身的热辐射转化为图像和温度数据。该产品体积小巧、功耗低，适用于安防监控、测温工具、PDA、智能家电等领域。

分辨率：256×192/160×120

像元尺寸：12μm

镜头：2.0mm/3.2mm/4.3mm

产品特点
● 聚焦消费级热成像市场；
● 256×192@12μm WLP高性能氧化钒非制冷红外探测器；
● 25Hz高帧频；
● 优异的镜头光学设计配合高分辨率探测器，成像效果出色；
● 内置快门，迷你体积13mm×13mm×8mm，便于集成；
● 支持全面阵温度数据输出；
● 自主研发红外ISP专用芯片，功耗低、性能好，用户开发难度低；

适用场景



技术参数

探测器类型

氧化钒非制冷红外焦平面探测器

光谱范围

8～14 μm

分辨率

256×192/160×120

像元间距

12μm

噪声等效温差（NETD）

＜50mK @25℃，F#1.0，25Hz

热时间常数

＜10ms

探测器帧频

≤25Hz

非均匀性校正

自动打快门校正

图像输出

10bit/14bit

调焦方式

无热化定焦镜头

测温

测温范围

工业测温：-15℃～﹢150℃（高增益）50℃~﹢550℃（低增益）

生物测温：30℃~45℃

测温精度

工业测温：±2℃或读数的±2%  生物测温：±0.5℃

测温距离

工业测温：≤5m（3.2mm镜头）
  生物测温：≤3m（3.2mm镜头）

电学

输入电压

3.3V, 5V

图像数据接口

SPI

控制接口

I2C

常温功耗

正常运行：240 mW（典型值）

打快门时：600mW（典型值）

机械

尺寸（w×l×h）

13mm×13mm×8mm

重量

＜2.5g

环境

工作温度

成像：-40℃～﹢80℃

工业测温：-10℃～75℃  生物测温：10℃～50℃

存储温度

-45℃～﹢85℃

冲击

25g，11ms，半正弦波 ，共三轴向
