小面阵微型红外热成像测温模组 ELF1
小面阵微型红外热成像测温模组 ELF1

艾睿光电 小面阵微型红外热成像测温模组 ELF1

品牌名称：艾睿光电

产品型号：ELF1

获取报价 加入询盘
产品规格
产品介绍
01-结构精巧；
● 重量3.5g，易于集成；
● 配备定位孔，方便安装；
● 软排线连接，可自订排线样式，适配整机结构；
02-创新性的解决方案；
● 使用ARM SOC直接驱动传感器和处理数据，实现极致性价比；
● 支持调用SOC的ISP/DSP，兼顾效果和功耗；
● 提供丰富的api，支持二次开发；
03-高性能，高精度，选择丰富；
● 256×192 分辨率，快速高效
● 工业测温型号测温范围-20℃~+550℃
● 可选3.2mm和7mm镜头，满足大视场或远距离测量要求。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

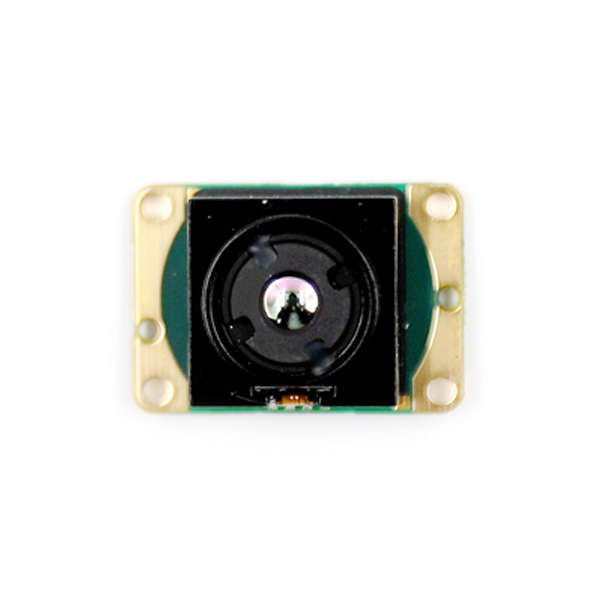

ELF1 小面阵微型红外热成像测温模组

ELF1是一款独具创新性的微型红外热成像模组，结构精巧，应用灵活。

分辨率：256×192

像元尺寸：12μm

镜头焦距：3.2mm/7.0mm


产品特点
01-结构精巧；
● 重量3.5g，易于集成；
● 配备定位孔，方便安装；
● 软排线连接，可自订排线样式，适配整机结构；
02-创新性的解决方案；
● 使用ARM SOC直接驱动传感器和处理数据，实现极致性价比；
● 支持调用SOC的ISP/DSP，兼顾效果和功耗；
● 提供丰富的api，支持二次开发；
03-高性能，高精度，选择丰富；
● 256×192 分辨率，快速高效
● 工业测温型号测温范围-20℃~+550℃
● 可选3.2mm和7mm镜头，满足大视场或远距离测量要求。


适用场景



技术参数

性能指标

ELF1

探测器类型

氧化钒非制冷红外焦平面探测器

分辨率

256×192

像元间距

12μm

探测器帧频

25Hz   /30Hz

响应波段

8～14μm

噪声等效温差

≤50mK@25℃,F#1.0

测温范围

工业测温型：-20℃～+150℃，0~+550℃

测温精度

工业测温型：±3℃或读数的±3%（取较大者）@环境温度-20℃~+60℃

典型功耗@25℃

约50mW

重量（不含FPC）

约3.5g【1】

数据输出

Raw数据

通信接口

I2C

连接器

33pin；0.3mm间距；同面

FPC

默认长度50mm，可根据需求自行定制

可搭配镜头

3.2mm：56°×42.2°

7mm：24.8°×18.7°

快门

内含快门和快门驱动芯片

工作温度

工业测温型：-20℃～+60℃
