艾睿光电 小面阵微型红外热成像测温模组 ELF3

品牌名称：艾睿光电

产品型号：ELF3

获取报价 加入询盘
产品规格
产品介绍
01-结构精巧；
● 重量5.5g，体积小巧，易于集成；
● 配备定位孔，方便安装；
● 软排线连接，可自订排线样式，适配整机结构；
02-选择丰富，满足多种需求；
● 可选3.2mm和7mm镜头，满足大视场或远距离测量要求。
● 可选LVCMOS/MIPI输出，支持多种平台；
● 可搭配图像处理库，进一步提升图像质量；
03-高性能，高精度；
● 256×192 分辨率，快速高效
● 工业测温型号测温范围-20℃~+550℃
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

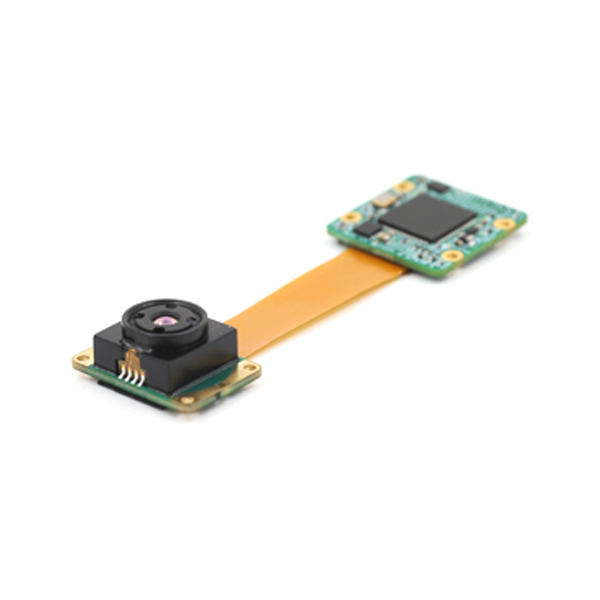

ELF3 小面阵微型红外热成像测温模组

ELF3是一款分体式红外热成像模组，接口丰富，应用灵活。

分辨率：256×192

像元尺寸：12μm

镜头焦距：3.2mm/7.0mm


产品特点
01-结构精巧；
● 重量5.5g，体积小巧，易于集成；
● 配备定位孔，方便安装；
● 软排线连接，可自订排线样式，适配整机结构；
02-选择丰富，满足多种需求；
● 可选3.2mm和7mm镜头，满足大视场或远距离测量要求。
● 可选LVCMOS/MIPI输出，支持多种平台；
● 可搭配图像处理库，进一步提升图像质量；
03-高性能，高精度；
● 256×192 分辨率，快速高效
● 工业测温型号测温范围-20℃~+550℃


适用场景



技术参数

性能指标

ELF3

探测器类型

氧化钒非制冷红外焦平面探测器

分辨率

256×192

像元间距

12μm

探测器帧频

25Hz   /30Hz

响应波段

8～14μm

噪声等效温差

≤50mK@25℃,F#1.0

测温范围

工业测温型：-20℃～+150℃，0~+550℃

测温精度

工业测温型：±3℃或读数的±3%（取较大者）@环境温度-20℃~+60℃

典型功耗@25℃

约350mW

重量（不含FPC）

探测模块【1】：约3.5g

处理模块：约2.0g

数据输出

MIPI型：LVCMOS   & MIPI 2lane（视频+温度）

通信接口

UART

连接器

39pin；0.3mm间距；同面

FPC

默认长度50mm，可根据需求自行定制

可搭配镜头

3.2mm：56°×42.2°

7mm：24.8°×18.7°

快门

内含快门和快门驱动芯片

工作温度

工业测温型：-20℃～+60℃
