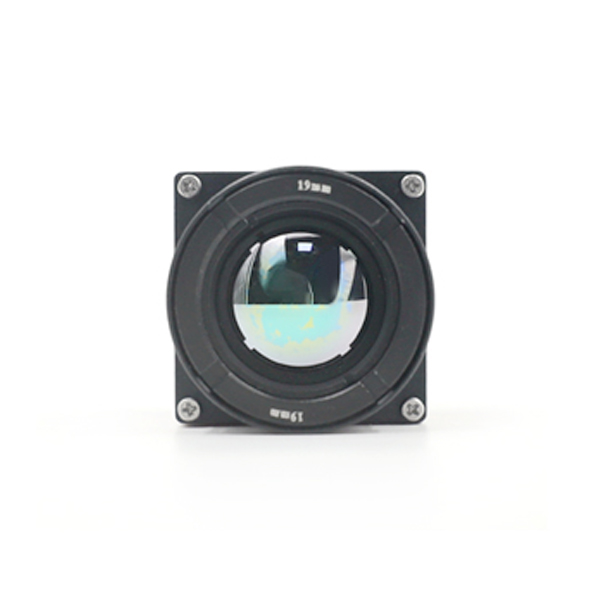

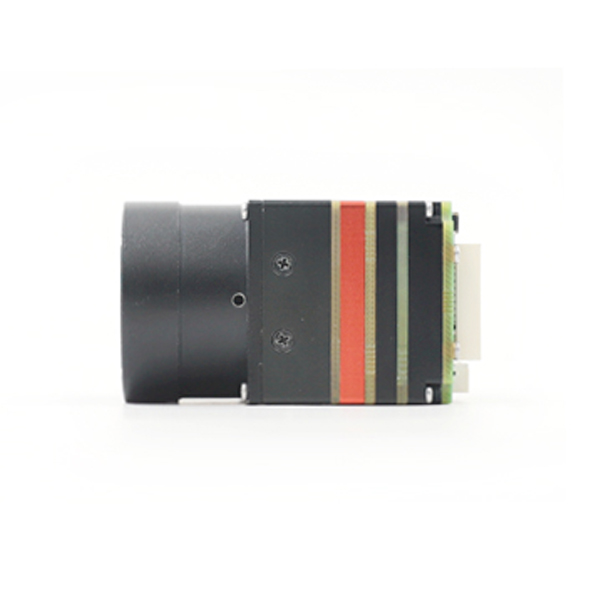

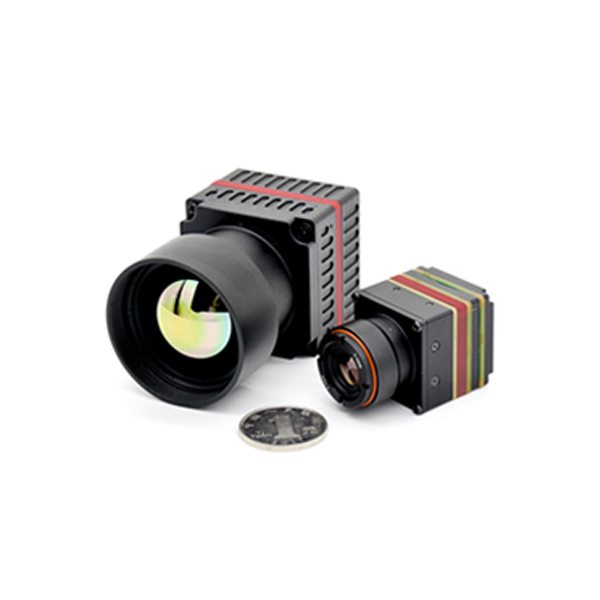

艾睿光电 全国产化红外热成像机芯 LGC6122

成像参数

探测器类型

氧化钒非制冷红外焦平面探测器

阵列格式

1280x1024

1024x768

640x512

像元间距

12μm

响应波段

8～14μm

帧频

30/60Hz(NTSC制)，25/50Hz(PAL制)

非均匀性校正

支持SBNUC及TECLESS

电子变倍

1.0~4.0×连续变倍

字符叠加

支持

噪声等效温差（NETD）

≤50mK@25℃,F#1.0（≤40mK 可选）

MRTD

≤400mK（可选 ≤300mK）

极性

黑热/白热

伪彩

支持

图像处理

非均匀性校正、时域滤波、数字细节增强

光学镜头

聚焦类型

无热化

水平视场角/焦距

水平视场角/焦距

水平视场角/焦距

88°/10mm

70.4°/10mm

89°/4.1mm F1.2

46.3°/19mm

37.1°/19mm

70°/5.8mm F1.2

35.2°/25mm

28.2°/25mm

48°/9.1mm F1.2

25.5°/35mm

20.1°/35mm

33°/13mm

16°/55mm

12.8°/55mm

22°/19mm

11.7°/75mm

9.4°/75mm

17°/25mm

12.5°/35mm

8°/55mm

5.9°/75mm

4.4°/100mm

聚焦类型

连续变焦

水平视场角/焦距

水平视场角/焦距

水平视场角/焦距

11.7°~35.2°/

9.4°~28.2°/

5.9°~17.6°/

25~75mm

25~75mm

25~75mm

5.9°~29.3°/

4.7°~23.5°/

4.4°~22°/

30~150mm

30~150mm

20~100mm

2.9°~14.7°/

30~150mm

机械参数

尺寸(不含镜头,不含扩展组件)

45×45×33.5mm

29.5×29.5×28mm

重量(不含镜头,不含扩展组件)

90g ±3g

35g ±3g

电气参数

输入电压

3.9~5V  典型供电4V

5～18VDC，搭配用户扩展组件，典型供电12V

功耗(不含用户扩展组件)

最低1.8W

最低1.6W

最低1.2W

视频信道

LVDS, 10/14bit 并行数字视频信号

用户扩展组件支持LVDS/CML/ Camera link

用户扩展组件支持BT.1120

用户扩展组件支持BT.656

控制信道

UART/RS-232

电源保护

用户扩展组件支持过压、欠压、反接

环境参数

工作温度范围

-40℃～+70℃

存储温度范围

-50℃～+85℃

抗震动

6.06g，随机振动，所有轴

10.2g，随机振动，所有轴

抗冲击

半正弦波 80g 6ms，三轴六向各五次
