产品详情

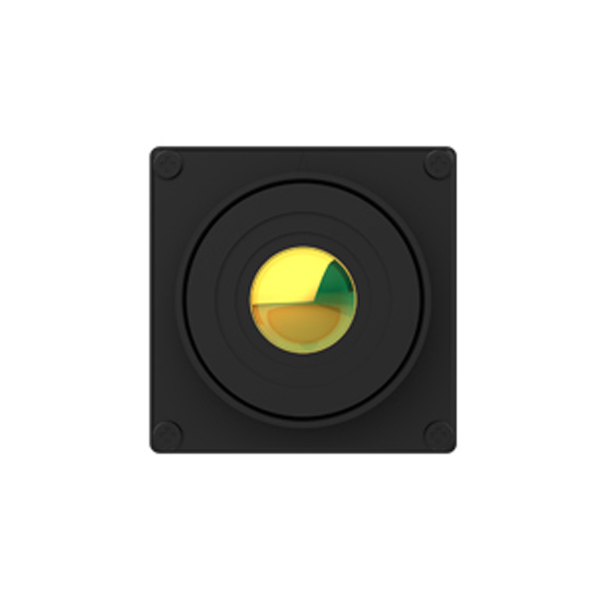

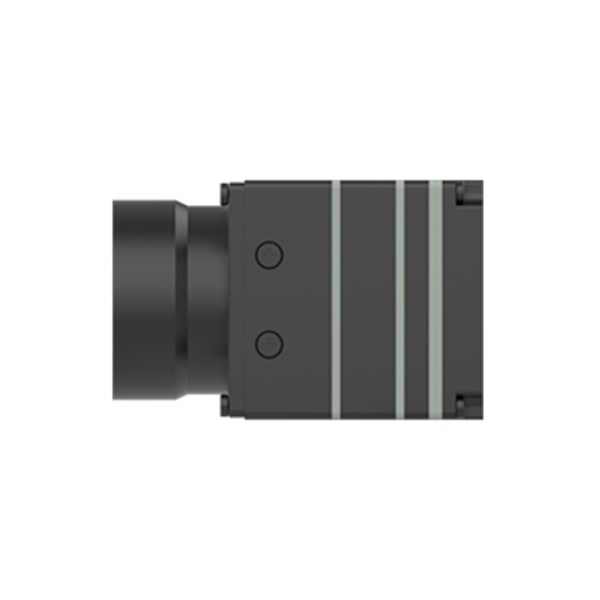

LGC6122 pro 全国产化红外热成像机芯

采用100%全国产化方案，并具备优秀的低功耗、热控以及高可靠性设计。内建无感知校正算法，使用过程无需快门校正，在视频连贯性要求较高的应用场合具有显著的优势。可满足车载、机载、船载以及手持等红外热成像设计设备对视频连续性和可靠性要求较高的产品需求，并可定制更高可靠性规格。支持多种通信协议和视频输出格式，提供多种规格红外镜头，可满足多种应用场景。

分辨率：640×512

像元尺寸：12 μm

产品特点

1.无感知校正算法
●机芯使用过程无需进行快门校正，实现全程静默，图像无卡顿，更隐蔽更安全。

2.第五代红外处理算法，图像升级
●红外降噪算法升级，图像细腻安静无噪声;
●红外拉伸算法升级，优化极端场景成像。

3.小尺寸、轻量级、低功耗
●小尺寸，不含镜头及扩展组件时，尺寸为29.5mm×29.5mm×29.5mm
●轻量级，不含镜头及扩展组件时，重量为35g±3g；
●低功耗，不含用户扩展组件时，功耗最低为900mW；

4.支持多种串行通信和视频输出接口
●提供两路UART串行通信接口；
●提供模拟视频输出，可支持PAL制式/NTSC制式
●提供LVCMOS/LVDS/BT656主流数字视频出；

5.全国产化，安全可靠
●机芯组件采用全部国产化方案，技术安全，自主可靠；
●640×512分辨率，快速高效；
●具有良好的抗振动抗冲击性能。

适用场景


技术参数

产品型号	LGC6122pro
性能指标
探测器类型	氧化钒非制冷红外焦平面探测器
阵列格式	640×512
像元间距	12μm
响应波段	8～14μm
MRTD	≤250mK
NETD	<20mK
帧频	25/50Hz
图像调节
极性	白热/黑热
伪彩	支持
电子变倍	1.0～4.0×连续变倍（步长0.1）
图像镜像	上下/左右/对角线
十字线	显示/消隐/移动
字符叠加	支持
图像处理	无感知校正
	数字滤波降噪
	数字细节增强
电源
供电范围	6～18VDC
典型功耗@25℃（不含用户扩展组件）	900mW
电源保护	用户扩展组件支持过压、欠压、反接
接口
模拟视频	1路PAL制式或者1路NTSC制式
数字视频	LVDS/LVCMOS/BT.656
数字视频	用户接口板支持定制需求
串行通信接口	UART、RS232、RS422
按键	4个按键
光学镜头
聚焦类型	无热化
	水平视场角/焦距
	89°/4.1mm
	70°/5.8mm
	48°/9.1mm
	33°/13mm
	22°/19mm
	17°/25mm
	12.5°/35mm
	8°/55mm
	5.9°/75mm
	4.4°/100mm
聚焦类型	连续变焦
	水平视场角 / 焦距
	5.9°~17.6°/25~75mm
	4.4°~22°/20~100mm
	2.9°~14.7°/30~150mm
机械参数
尺寸（不含镜头不含扩展组件）	29.5×29.5×29.5mm
重量（不含镜头不含扩展组件）	35g±3g
环境参数
工作温度范围	-40℃～+85℃
存储温度范围	-50℃～+90℃
抗震动	10.2g，随机振动，所有轴
抗冲击	半正弦波200g 6ms，三轴六向各五次
